Vergrößern

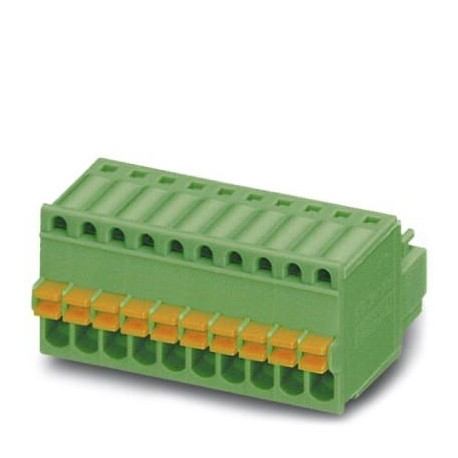

FK-MC 0,5/12-ST-2,5 GYBD:1-12Q 1944343 PHOENIX CONTACT Printed-circuit board-Stecker
FK-MC 0,5/12-ST-2,5 GYBD:1-12Q
1944343
PHOENIX_CONTACT
50
Printed-circuit board-Stecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 0,5 mm², Farbe: grau, Nennstrom: 4 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Potentiale: 12, Anzahl der Reihen: 1, Anzahl der Pole: 12, Anzahl der Anschlüsse: 12, Artikelfamilie: FK-MC 0,5/.. -ST, Rastermaß: 2,5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Stecksystem: COMBICON FK-MC 0,5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million neun hundert vier und vierzig tausend drei hundert drei und vierzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| GTIN | 4017918850678 |
| Gewicht pro Stück (exklusive Verpackung) | 6.840 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Printed-circuit board-Stecker |
|---|---|
| Plug-in-system | MICRO COMBICON - FK-MC 0,5 |
| Art des Kontakts | Buchse |
| Palette von Artikeln | FK-MC 0,5/..-ST |
| Pitch | 2,5 mm |
| Anzahl der Positionen | Zwölf |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Sperren | ohne |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 4 Ein |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,14 mm2 ... 0,5 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,14 mm2 ... 0,5 mm2 |
| Leiterquerschnitt AWG / kcmil | 26 ... 20 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,25 mm2 ... 0,5 mm2 |
| Zylindrisch gauge a x b / Durchmesser | - / 1,4 mm |
| Abisolierlänge | 8 mm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (4 - 8 µm Sn) |
| Metall-Oberflächen-Kontaktbereich (top-layer) | Zinn (4 - 8 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Material-Daten – Stellglied
| Isoliermaterial | POM |
|---|---|
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | HB |
Abmessungen für das Produkt
| Maßzeichnung | |
|---|---|
| Beschriftung | Schematische Darstellung – weitere Informationen finden Sie unter Produktpalette-Zeichnung im Download-Center |
| Länge [ l ] | 19,05 mm |
| Breite [ w ] | 30.6 mm |
| Höhe [ h ] | 11.75 mm |
| Pitch | 2,5 mm |
| Höhe (ohne Lötstift) | 11.75 mm |
| Maß a | 27,5 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünfzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Allgemeine Produkt-Informationen
| Art der Notiz | Hinweise zum Betrieb |
|---|---|
| Hinweis | In übereinstimmung mit IEC 61984, COMBICON-Steckverbinder ohne Schaltleistung (COC). Während bestimmungsgemäße Verwendung Sie dürfen nicht angeschlossen oder abgeschaltet, wenn die Spannung oder unter Last. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,2 mm2 / solid / > 10 N |
|---|---|
| 0,2 mm2 / flexibel / > 10 N | |
| 0,5 mm2 / solid / > 20 N | |
| 0,5 mm2 / flexibel / > 20 N |
Luft-Luft-und Kriechstrecken
| Spezifikation | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
|---|---|
| Dämmstoff-Gruppe | Ich |
| Spannung | 100 V |
| Bemessungsisolationsspannung (III/3) | 100 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 1,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Temperatur-Zyklen
| Spezifikation | IEC 60999-1:1999-11 |
|---|---|
| Prüfstrom (mindestquerschnitt) | 4 Ein |
| Test current (maximaler Querschnitt) | 6 A |
| Temperatur-Zyklen | Eins hundert zwei und neunzig |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert zehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neunUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 12 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 2.5 mm |
| Rastermaß der Anschlüsse (EF006827) | 2.5 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
