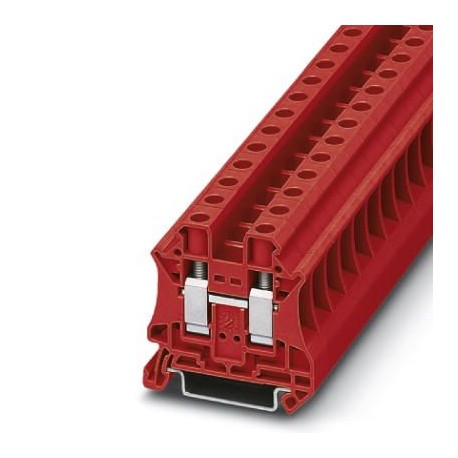

UT 10 RD 3046304 PHOENIX CONTACT Durchgangsklemme
UT 10 RD
3046304
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 57 A, Anzahl Anschlüsse: 2, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 10 mm², Querschnitt: 0,5 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: rot
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3046304 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 27 (C-3-2013) |
| GTIN | 4017918975647 |
| Gewicht pro Stück (exklusive Verpackung) | 17,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 17,600 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Potenziale | 1 |
| Nennquerschnitt | 10 mm² |
| Farbe | rot |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,82 W |
| Belastungsstrom maximal | 76 A (bei 16 mm² Leiterquerschnitt) |
| Nennstrom IN | 57 A |
| Nennspannung UN | 1000 V |
| Offene Seitenwand | Ja |
| Prüfspezifikation Berührschutz | DIN EN 60529 (VDE 0470-1):2000-09 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 2,2 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,5 mm² / 0,3 kg |
| 10 mm² / 2 kg | |
| 16 mm² / 2,9 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,5 mm² |
| Zugkraft Sollwert | 20 N |
| Zugprüfung Leiterquerschnitt | 10 mm² |
| Zugkraft Sollwert | 90 N |
| Zugprüfung Leiterquerschnitt | 16 mm² |
| Zugkraft Sollwert | 100 N |
| Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
| Festsitz auf Befestigungsauflage | NS 35 |
| Sollwert | 5 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 10 mm² |
| Kurzzeitstrom | 1,2 kA |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 16 mm² |
| Kurzzeitstrom | 1,92 kA |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M4 |
| Abisolierlänge | 10 mm |
| Anzugsdrehmoment min | 1,5 Nm |
| Anzugsdrehmoment max | 1,8 Nm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Hinweis | Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern. |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel AWG min | 20 |
| Leiterquerschnitt flexibel AWG max | 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 10 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 10 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 2,5 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Lehrdorn | A6 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Bemessungsstrom In (EF008250) | 57 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 10.2 mm |
| Höhe (EF000040) | 47.7 mm |
| Tiefe (EF000049) | 47.5 mm |
| Explosionsgeprüfte Ausführung "Ex e" (EF008498) | Ja |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | rot |
| Etagen intern gebrückt (EF002661) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3046304-UT 10 RD | 117 Kbytes |
|
