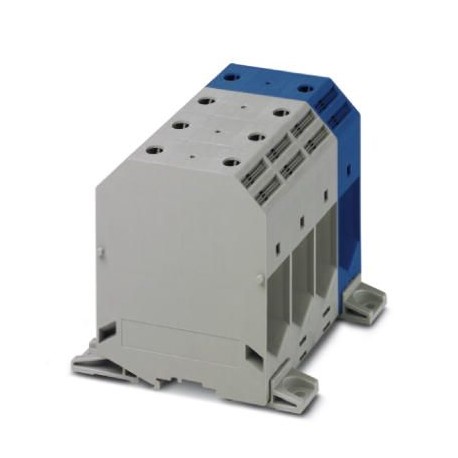

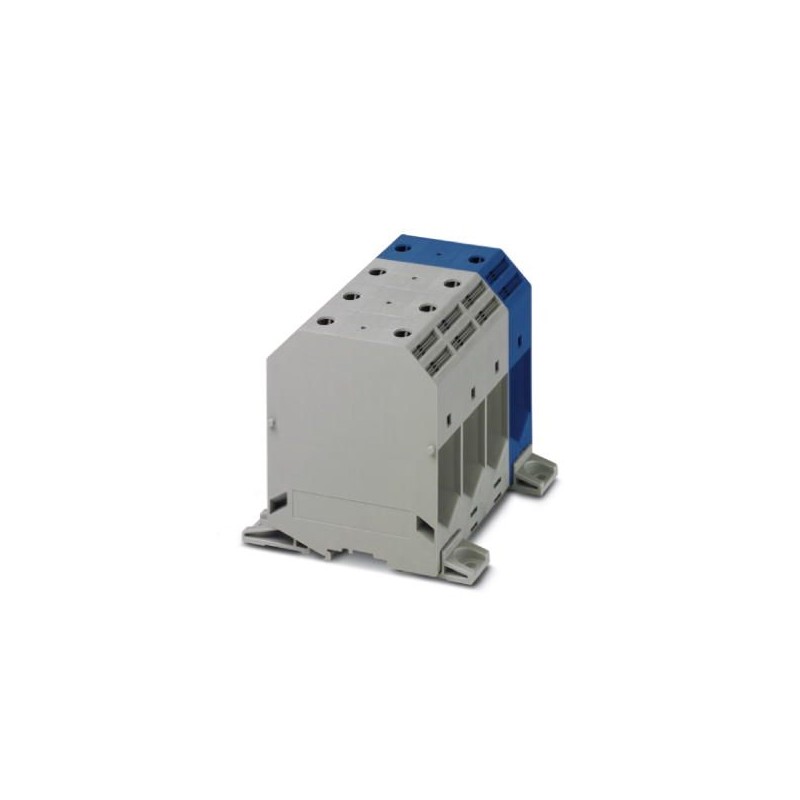

UKH 240-3L/N-F 3076552 PHOENIX CONTACT Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 4, Querschn.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UKH 240-3L/N-F 3076552 PHOENIX CONTACT Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 4, Querschn..

UKH 240-3L/N-F

3076552

PHOENIX_CONTACT

2

Verfügbar

Schiff am heute

Hochstromklemme, Anschlussart: Schraubanschluss, Polzahl: 4, Querschnitt: 70 mm² - 240 mm², AWG: 2/0 - 500 kcmil, Breite: 144 mm, Höhe: 124 mm, Farbe: grau/blau, Montageart: direktes Anschrauben

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Preisen: 100,41 €
Zusätzliche Rabatte für registrierte Kunden.

Menge Preis
2+100,41 €
4+98,07 €
6+96,91 €
8+96,74 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse8
Nennquerschnitt240 mm²
Farbegrau/blau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal415 A (bei 240 mm² Leiterquerschnitt)
Nennstrom IN415 A
Nennspannung UN1000 V
Offene Seitenwandnein
Polzahl4

Maße

Breite144 mm
Länge136,1 mm
Höhe124 mm

Anschlussdaten

HinweisSchrauben mit Innensechskant
AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
HinweisAchtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern.
Leiterquerschnitt starr min70 mm²
Leiterquerschnitt starr max240 mm²
Leiterquerschnitt AWG min2/0
Leiterquerschnitt AWG max500 kcmil
Leiterquerschnitt flexibel min.70 mm²
Leiterquerschnitt flexibel max.240 mm²
Leiterquerschnitt flexibel AWG min2/0
Leiterquerschnitt flexibel AWG max500 kcmil
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min70 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max185 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min70 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:185 mm²
Leiterquerschnitt mit Einlegebrücke starr max240 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.185 mm²
2 Leiter gleichen Querschnitts starr min35 mm²
2 Leiter gleichen Querschnitts starr max95 mm²
2 Leiter gleichen Querschnitts flexibel min50 mm²
2 Leiter gleichen Querschnitts flexibel max95 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min35 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max50 mm²
Leiterquerschnitt mit Einlegebrücke starr max240 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.185 mm²
Abisolierlänge40 mm
LehrdornB15
SchraubengewindeM10
Anzugsdrehmoment min25 Nm
Anzugsdrehmoment max30 Nm
