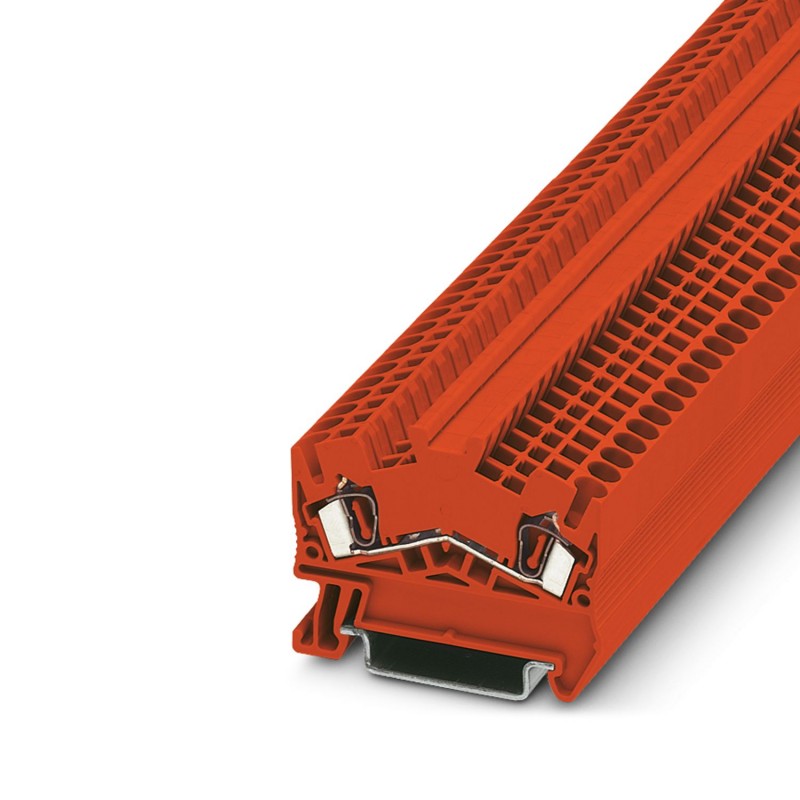

STS 2,5 RD 3037601 PHOENIX CONTACT Durchgangsklemme
STS 2,5 RD
3037601
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl Anschlüsse: 2, Anschlussart: Federanschluss, 1. Etage, Dimensionierungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Einbauart: NS 35/7,5, NS 35/15, Farbe: rot
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, 1. Etage, Bemessungsquerschnitt: 2,5 mm2, Querschnitt: 0,08 mm2 - 4 mm2, Montageart: NS 35/7,5, NS 35/15, Farbe: rot
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Durchgangsklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 2,5 mm² |
| 1. Etage | |
| Abisolierlänge | 10 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,08 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 28 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,08 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 28 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
| Nennstrom | 24 A |
| Belastungsstrom maximal | 31 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung | 800 V |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 G Ex eb IIC Gb |
| Einsatzemperaturbereich | -60 °C ... 110 °C |
| Ex-bescheinigtes Zubehör | 3031762 D-STS 2,5 |
| 3206209 ATP-QTC | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Auflistung Brücken | Steckbrücke / FBS 2-5 / 3030161 |
| Steckbrücke / FBS 3-5 / 3030174 | |
| Steckbrücke / FBS 4-5 / 3030187 | |
| Steckbrücke / FBS 5-5 / 3030190 | |
| Steckbrücke / FBS 10-5 / 3030213 | |
| Steckbrücke / FBS 20-5 / 3030226 | |
| Steckbrücke / FBS 50-5 / 3038930 | |
| Brückendaten | 20,5 A / 2,5 mm² |
| Temperaturerhöhung Ex | 40 K (20,5 A / 2,5 mm²) |
| Bemessungsspannung | 550 V |
| bei Brückung mit Brücke | 550 V |
| - bei überspringender Brückung | 352 V |
| - bei abgelängter Brückung | 275 V |
| - bei abgelängter Brückung mit Deckel | 220 V |
| - bei abgelängter Brückung mit Abteilungstrennplatte | 352 V |
| Bemessungsisolationsspannung | 500 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsstrom | 20,5 A |
| Belastungsstrom maximal | 26,5 A |
| Durchgangswiderstand | 1,04 mΩ |
| Anschlussdaten Ex Allgemein | |
| Nennquerschnitt | 2,5 mm² |
| Bemessungsquerschnitt AWG | 14 |
| Anschlussvermögen starr | 0,08 mm² ... 4 mm² |
| Anschlussvermögen AWG | 28 ... 12 |
| Anschlussvermögen flexibel | 0,08 mm² ... 2,5 mm² |
| Anschlussvermögen AWG | 28 ... 14 |
| Breite | 5,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 50,8 mm |
| Tiefe auf NS 35/7,5 | 43 mm |
| Tiefe auf NS 35/15 | 50,5 mm |
| Farbe | rot (RAL 3001) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C () |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.08 mm² |
| Bemessungsstrom In (EF008250) | 24 A |
| Bemessungsspannung (EF000228) | 800 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Federzuganschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 50.8 mm |
| Tiefe (EF000049) | 43 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | rot |
| Etagen intern gebrückt (EF002661) | Ja |
