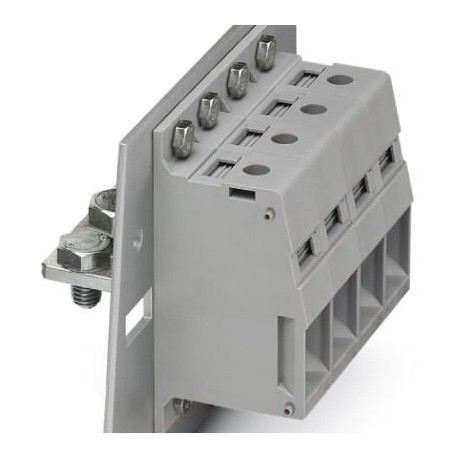

HDFK 95-F-VP/Z 0717076 PHOENIX CONTACT Durchführungsklemme, Anschlussart: Schraubanschluss, Kabelschuhanschl.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HDFK 95-F-VP/Z 0717076 PHOENIX CONTACT Durchführungsklemme, Anschlussart: Schraubanschluss, Kabelschuhanschl..

HDFK 95-F-VP/Z

0717076

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Durchführungsklemme, Anschlussart: Schraubanschluss, Kabelschuhanschluss, Belastungsstrom: 232 A, Querschnitt: 35 mm² - 95 mm², AWG 4 - 3/0, Anschlussrichtung des Leiters zur Steckrichtung: 0 °, Breite: 25 mm, Farbe: grau

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Feed-through terminal blocks for high-current applications - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+12,07 €
20+11,73 €
40+11,46 €
50+11,38 €
70+11,31 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt95 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Belastungsstrom maximal232 A
Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN232 A
Belastungsstrom maximal232 A
Nennspannung UN630 V (Metallwände 2,5 mm ... 5 mm)
500 V (Metallwände 5 mm ... 6 mm)
Polzahl1

Maße

Breite25 mm
Länge91,5 mm
Blechstärke1 mm ... 6 mm

Anschlussdaten

HinweisKlemmhülse
Anschlussseiteaußen
AnschlussartSchraubanschluss
Leiterquerschnitt starr min35 mm²
Leiterquerschnitt starr max95 mm²
Leiterquerschnitt flexibel min.35 mm²
Leiterquerschnitt flexibel max.95 mm²
Leiterquerschnitt AWG min4
Leiterquerschnitt AWG max3/0
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min30 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max95 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min30 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:95 mm²
2 Leiter gleichen Querschnitts starr min25 mm²
2 Leiter gleichen Querschnitts starr max35 mm²
2 Leiter gleichen Querschnitts flexibel min25 mm²
2 Leiter gleichen Querschnitts flexibel max35 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min16 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max35 mm²
Abisolierlänge27 mm
LehrdornB12
SchraubengewindeM8
Anzugsdrehmoment min15 Nm
Anzugsdrehmoment max20 Nm
Anschlussseiteinnen
AnschlussartKabelschuhanschluss
SchraubengewindeM10
Anzugsdrehmoment min15 Nm
Anzugsdrehmoment max20 Nm
