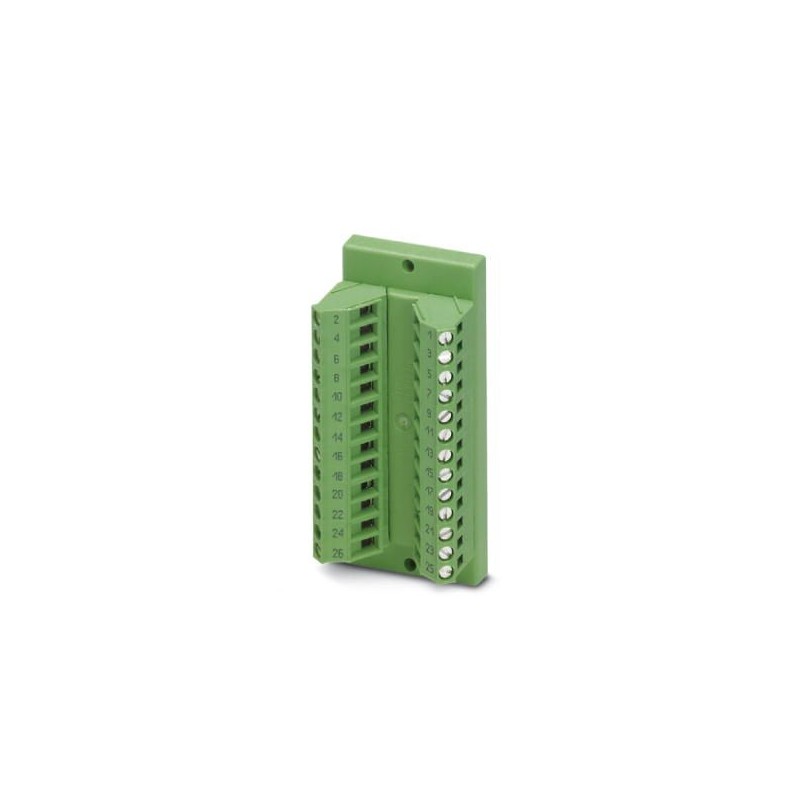

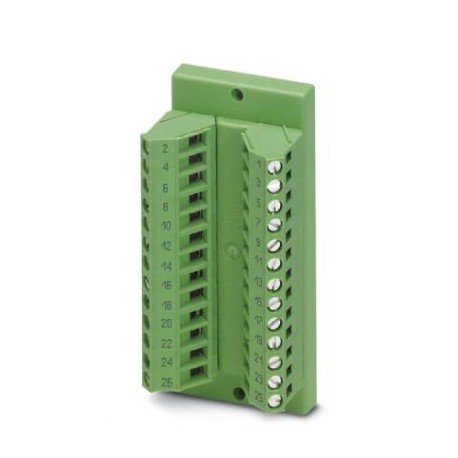

DFLK 26 2280255 PHOENIX CONTACT Übergabemodul
DFLK 26
2280255
PHOENIX_CONTACT
5
Artikel auf Anfrage, das gebe keine Rückkehr.
Übergabemodul
Das VARIOFACE-Durchgangsmodul stellt eine 1:1-Verbindung zwischen Schraubanschlussklemmen und einem IDC/FLK-Stecker (2,54 mm, Nr. 26) her.
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2280255 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 582 (C-7-2015) |
| GTIN | 4017918054366 |
| Gewicht pro Stück (exklusive Verpackung) | 0,860 g |
| Gewicht pro Stück (inklusive Verpackung) | 83,470 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Allgemein
| Max. zul. Betriebsspannung | < 50 V AC |
|---|---|
| 60 V DC | |
| Max. zulässiger Strom (pro Zweig) | 1 A |
| Max. zulässiger Strom (alle Zweige) | 26 A (TU= 50 °C) |
| Polzahl | 26 |
| Statusanzeige | Nein |
| Einbaulage | beliebig |
| Schutzart | IP20 |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschluss gemäß Norm | IEC / EN |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 26 |
| Rastermaß | 2,54 mm |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| IEC 60664 | |
| Bemessungsisolationsspannung | 63 V |
| Bemessungsstoßspannung | 0,6 kV |
| Isolierung | Funktionsisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Schraubanschluss |
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | Flachstecker |
| Polzahl (EF001391) | 26 |
| Bemessungsspannung (EF000228) | 30 V |
| Bemessungsstrom (EF000227) | 1 A |
| Tiefe (EF000049) | 47.24 mm |
| Breite (EF000008) | 39.88 mm |
| Höhe (EF000040) | 83.4 mm |
| Montageart (EF000003) | sonstige |
