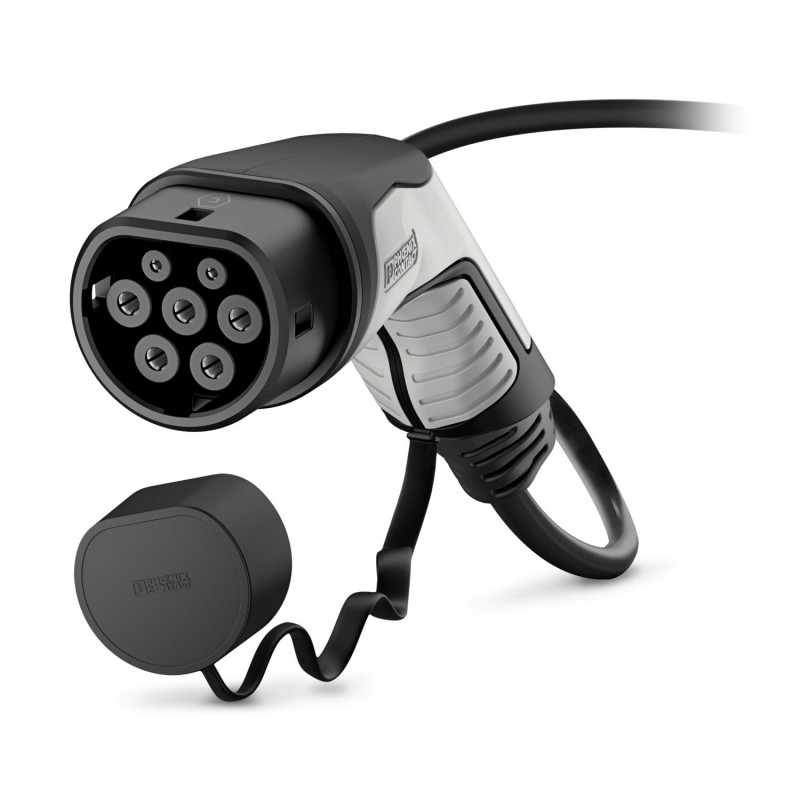

EV-T2G3C-3AC32A-6,5M6,0ESBK01 1012948 PHOENIX CONTACT AC-Ladekabel
EV-T2G3C-3AC32A-6,5M6,0ESBK01
1012948
PHOENIX_CONTACT
AC-Ladekabel
CHARX connect, AC-Ladekabel, mit KFZ-Ladestecker und offenem Kabelende, Zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC) mit Typ 2 Fahrzeugladeeingängen, Mit Kappe, Typ 2, IEC62196-2, 32 A / 480 V (AC), C-Line, Gehäuse: schwarz, grau, PHOENIX CONTACT Logo, Kabel: 6,5 m, schwarz, gerade
CHARX connect comfort, AC-Ladeleitung, mit Fahrzeug-Ladestecker und offenem Leitungsende, zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeug-Ladedosen, mit Schutzkappe, Typ 2, IEC 62196-2, 32 A / 480 V (AC), Gehäuse: schwarz, grau, PHOENIX CONTACT-Logo, Kabel: 6,5 m, schwarz, gerade
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | AC-Ladekabel |
| Produktfamilie | CHARX connect comfort |
| Anwendung | zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeug-Ladedosen |
| zur Installation an Ladestationen für die Elektromobilität (EVSE) | |
| Ausführung | AC-Ladeleitung |
| mit Fahrzeug-Ladestecker und offenem Leitungsende | |
| Ausstattung | mit Schutzkappe |
| Aufgebrachtes Logo | PHOENIX CONTACT-Logo |
| Datenpflegestand | |
| Artikelrevision | 08 |
| Lademodus | Mode 3, Case C |
| Ladestandard | Typ 2 |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Kodierung | 220 Ω (zwischen PE und PP) |
| Art des Ladestroms | AC 3-phasig |
| Ladeleistung | 26,6 kW |
| Ladestrom | 32 A |
| Leistungskontakt | |
| Anzahl | 5 (L1, L2, L3, N, PE) |
| Bemessungsspannung | 480 V AC |
| Bemessungsstrom | 32 A |
| Signalkontakt | |
| Anzahl | 2 (CP, PP) |
| Bemessungsspannung | 30 V AC |
| Bemessungsstrom | 2 A |
| Fahrzeug-Ladestecker | |
| Breite | 70 mm |
| Höhe | 137 mm |
| Tiefe | 215,9 mm |
| Farbe (Gehäuse) | schwarz (9005) |
| Farbe (Griffbereich) | grau (7042) |
| Farbe (Steckgesicht) | schwarz (9005) |
| Farbe (Schutzkappe) | schwarz (9005) |
| Farbe (Kabel) | schwarz (9005) |
| Material (Fahrzeug-Ladestecker) | Kunststoff |
| Material (Leitung Außenmantel) | TPE-U |
| Material (Kontaktoberfläche) | Silber |
| Leitungslänge | 6,5 m |
| Leitungsnormen/-bestimmungen | prEN 50620/DIN EN 50620 |
| Leitungszertifizierungen | VDE |
| Leitungsgewicht | max. 505,00 kg/km |
| Leitungstyp | Klasse 5 |
| Leitungsart | gerade |
| Leitungsaufbau | 5 x 6,0 mm² + 1 x 0,5 mm² |
| Leitungsaußendurchmesser | 17,00 mm ±0,4 mm |
| Außenmantel, Material | TPE-U |
| Abisolierlänge der Ummantelung | 70 mm ±5 mm |
| Abisolierlänge | 70 mm ±5 mm |
| Leitungs-Widerstand | ≤ 0,0033 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Biegeradius | min. 127,5 mm (7,5x Durchmesser) |
| Mechanische Daten | |
| Steckzyklen | > 10000 |
| Steckkraft | < 100 N |
| Ziehkraft | < 100 N |
| Umgebungsbedingungen | |
| Schutzart (Fahrzeug-Ladestecker) | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Schutzkappe) | IP54 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | 5000 m (über dem Meeresspiegel) |
| Normen | |
| Normen/Bestimmungen | IEC 62196-2 |
| Merkmal | Wert |
|---|---|
| Stromart (EF000143) | AC 3-phasig |
| Anzahl der Kommunikationsleiter (EF009317) | 2 |
| Ausführung Fahrzeugseite (EF009318) | Typ 2 |
| Ausführung Infrastrukturseite (EF009319) | freies Leitungsende |
| Mit Incable Control Box (ICCB) (EF009320) | Nein |
| Lademodus (EF009321) | Mode 3 |
| Nennstrom (EF000001) | 32 A |
| Nennspannung (EF000002) | 480 V |
| Mit Temperatursensor (EF006034) | Nein |
| Kabellänge (EF000536) | 6.5 m |
| Kabeltyp (EF000081) | gerade |
| Kontaktmaterial (EF004019) | sonstige |
| Oberflächenbehandlung Kontakte (EF002558) | sonstige |
