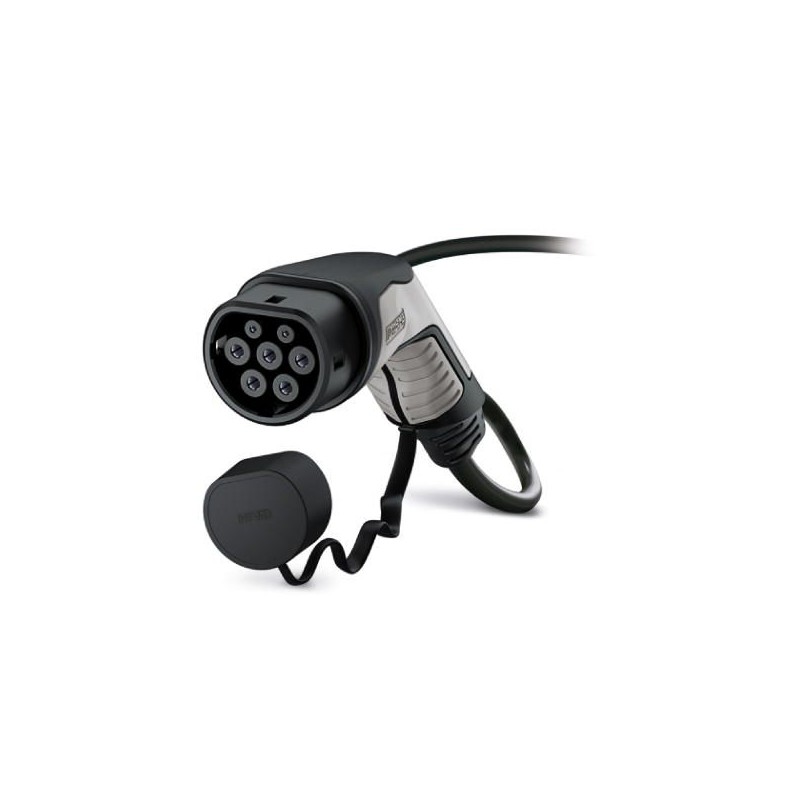

EV-T2G3C-1AC32A-5,0MES-WBX 1069981 PHOENIX CONTACT AC Ladekabel Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

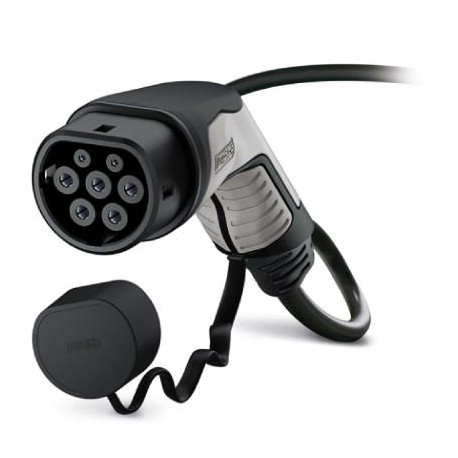

EV-T2G3C-1AC32A-5,0MES-WBX 1069981 PHOENIX CONTACT AC Ladekabel

EV-T2G3C-1AC32A-5,0MES-WBX

1069981

PHOENIX_CONTACT

AC Ladekabel

Mehr Infos


Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility

E-Mobilität

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyEine Million neun und sechzig tausend neun hundert eins und achtzig
Verpackungseinheit1 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626748153
Gewicht pro Stück (exklusive Verpackung)0.000 g
Custom tariff numberFünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig

Produkt-definition

Produkt-TypAC Ladekabel mit KFZ-Stecker, offenes Kabelende, mit Schutzkappe
GebenC-Line schwarz / Grau
Normen/VorschriftenIEC 62196-2
Aufladen standardTyp 2
Lade-ModusModus 3, Fall C

Abmessungen

Fahrzeug-Stecker Breite70.00 mm
Fahrzeug-Anschluss Höhe137.00 mm
Fahrzeug-Stecker-Tiefe215.90 mm
Dirigent Länge5 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-30 °C ... 50 °C
Umgebungstemperatur (Lagerung/transport)-40 °C ... 80 °C
Max. Höhe5000 m (über dem Meeresspiegel)
SchutzartIP44 (gesteckt; als angeschlossen und bereit zu bedienen, die Schutzart ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte)
IP54 (Schutzkappe)

Elektrische Eigenschaften

Maximale Ladeleistung8 kW
Anzahl der PhasenEins
Anzahl der power-Kontakte3 (L1, N, PE)
Bemessungsstrom Leistungskontakte32 A
Bemessungs-Spannung für die power-Kontakte250 V AC
Anzahl der signal-Kontakte2 (CP, PP)
Bemessungs-Strom für signal Kontakte2 A
Bemessungsspannung Signalkontakte30 V AC
Art der SignalübertragungPulse-width modulation
Hinweis auf die Verbindung-MethodeCrimp-Verbindung kann nicht getrennt werden
Widerstand Kodierung220 Ω (zwischen PE und PP)

Mechanische Eigenschaften

Insertion/withdrawal cycles> 10000
Insertion force< 100 N
Rücktritt zwingen< 100 N

Design

Design-LinieC-Line
Gehäuse Farbeschwarz
Steckgesicht Farbeschwarz
Farbe Griff-BereichGrau
Farbe Schutzkappeschwarz
Kunden-VariationenAuf Anfrage

Material

Gehäuse materialKunststoff
Material-Griff-BereichWeichem Kunststoff
Material SchutzkappeWeichem Kunststoff
Material SteckgesichtKunststoff
EntflammbarkeitV0
Material Oberfläche KontakteAg

Kabel

Kabel-Struktur3 x 6.0 mm2 + 1 x 0,5 mm2
Verkabelung Normen/VorschriftenprEN 50620 / DIN EN 50620
Verdrahtung KlasseKlasse 5
Verdrahtung ZertifizierungenVDE
Externe Durchmesser Kabel12,8 mm ±0,4 mm
Art der Leitergerade
Außenmantel, materialTPE-U
Externe Mantel, Farbeschwarz
Mindest-Biegeradius192 mm (15 x Durchmesser)

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Periode = 10;
Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers"

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf 5 Mbytes
