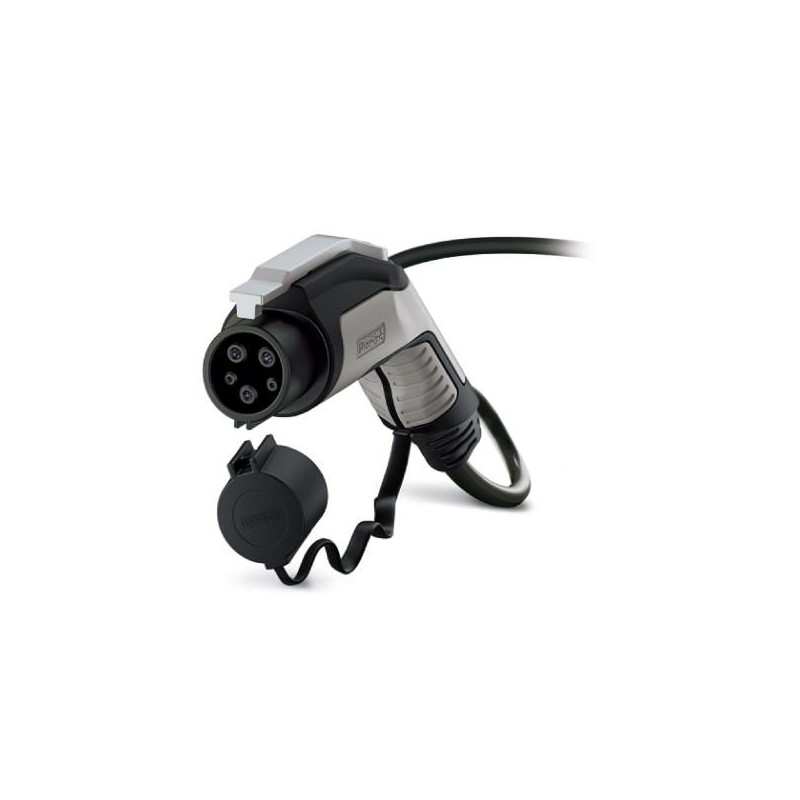

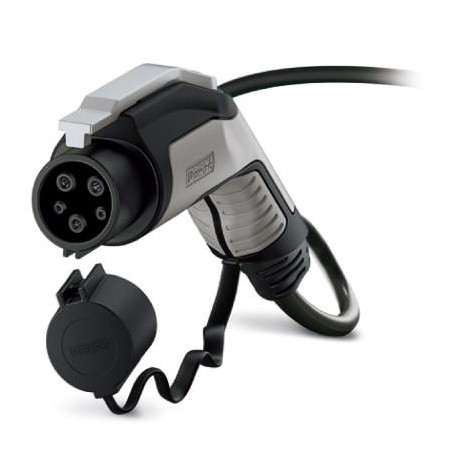

EV-T1G3C-1AC32A-6,0M6,0ESBK01 1627759 PHOENIX CONTACT AC-Ladekabel
EV-T1G3C-1AC32A-6,0M6,0ESBK01
1627759
PHOENIX_CONTACT
AC-Ladekabel
CHARX connect, AC-Ladekabel, mit KFZ-Ladestecker und offenem Kabelende, Zum Laden mit Wechselstrom (AC) Elektrofahrzeuge (EV) mit Ladeeingängen für Typ 1 Fahrzeuge, Mit Deckel, Typ1, IEC62196-2, SAEJ1772, 32 A / 250 V (AC), C-Line, Gehäuse: schwarz, grau, PHOENIX CONTACT Logo, Kabel: 6 m, schwarz, gerade
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1627759 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626352268 |
| Gewicht pro Stück (exklusive Verpackung) | 1,800 kg |
| Gewicht pro Stück (inklusive Verpackung) | 2,300 kg |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Produktdefinition
| Produkttyp | AC-Ladeleitung mit Fahrzeug-Ladestecker, offenes Leitungsende, mit Schutzkappe |
|---|---|
| Ausführung | C-Line schwarz / grau |
| Normen/Bestimmungen | IEC 62196-2 |
| SAE J1772 | |
| Ladestandard | Typ 1 |
| Lademodus | Mode 3, Case C |
| Hinweis | ACHTUNG: Kabelmanagement ggf. erforderlich. |
| In bestimmten Regionen ist ein Kabelmanagement erforderlich, wenn die Kabellänge 5,0 m (Schweiz) oder 7,5 m (USA) übersteigt (IEC 61851-1). |
Maße
| Fahrzeug-Ladestecker Breite | 58,00 mm |
|---|---|
| Fahrzeug-Ladestecker Höhe | 151,10 mm |
| Fahrzeug-Ladestecker Tiefe | 236,10 mm |
| Leitungslänge | 6 m |
| Abisolierlänge | 60 mm ±15 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. Höhenlage | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Ladeleistung maximal | 8 kW |
|---|---|
| Anzahl Phasen | 1 |
| Anzahl Leistungskontakte | 3 (L1, N, PE) |
| Leistungskontakte Bemessungsstrom | 32 A |
| Leistungskontakte Bemessungsspannung | 250 V AC |
| Anzahl Signalkontakte | 2 (CP, CS) |
| Signalkontakte Bemessungsstrom | 2 A |
| Signalkontakte Bemessungsspannung | 30 V AC |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Widerstandskodierung | 480 Ω (Hebel betätigt) |
| 150 Ω (Hebel nicht betätigt) |
Design
| Designlinie | C-Line |
|---|---|
| Farbe Gehäuse | schwarz |
| Farbe Steckgesicht | schwarz |
| Farbe Griffbereich | grau |
| Farbe Betätigungselement | silberfarben |
| Farbe Schutzkappe | schwarz |
| Kundenvariationen | Auf Anfrage |
Material
| Material Gehäuse | Kunststoff |
|---|---|
| Material Griffbereich | Weichkunststoff |
| Material Betätigungshebel | Metall |
| Material Schutzkappe | Weichkunststoff |
| Material Steckgesicht | Kunststoff |
| Brennbarkeitsklasse | V0 |
| Materialoberfläche Kontakte | Ag |
Kabel
| Leitungsaufbau | 3 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Leitungsnormen / -bestimmungen | prEN 50620 / DIN EN 50620 |
| Leitungsklasse | Klasse 5 |
| Leitungszertifizierungen | VDE |
| Leitungsaußendurchmesser | 12,8 mm ±0,4 mm |
| Leitungsart | gerade |
| Außenmantel, Material | TPE-U |
| Außenmantel, Farbe | schwarz |
| Minimaler Biegeradius | 192 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 10 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
| Merkmal | Wert |
|---|---|
| Stromart (EF000143) | AC 1-phasig |
| Anzahl der Kommunikationsleiter (EF009317) | 2 |
| Ausführung Fahrzeugseite (EF009318) | Typ 1 |
| Ausführung Infrastrukturseite (EF009319) | freies Leitungsende |
| Mit Incable Control Box (ICCB) (EF009320) | Nein |
| Lademodus (EF009321) | Mode 3 |
| Nennstrom (EF000001) | 32 A |
| Nennspannung (EF000002) | 250 V |
| Mit Temperatursensor (EF006034) | Nein |
| Kabellänge (EF000536) | 6 m |
| Kabeltyp (EF000081) | gerade |
| Kontaktmaterial (EF004019) | sonstige |
| Oberflächenbehandlung Kontakte (EF002558) | sonstige |
