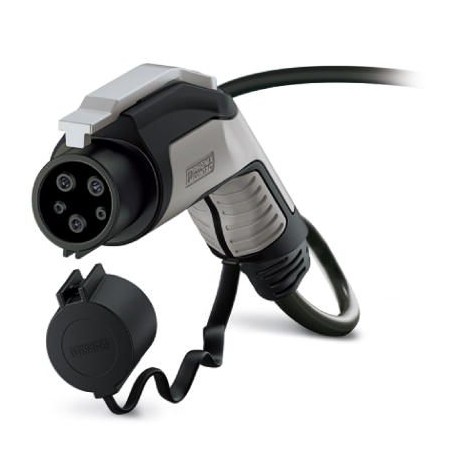

EV-T1G3C-1AC20A-5,0M2,5ESBK01 1628013 PHOENIX CONTACT AC-Ladekabel
EV-T1G3C-1AC20A-5,0M2,5ESBK01
1628013
PHOENIX_CONTACT
AC-Ladekabel

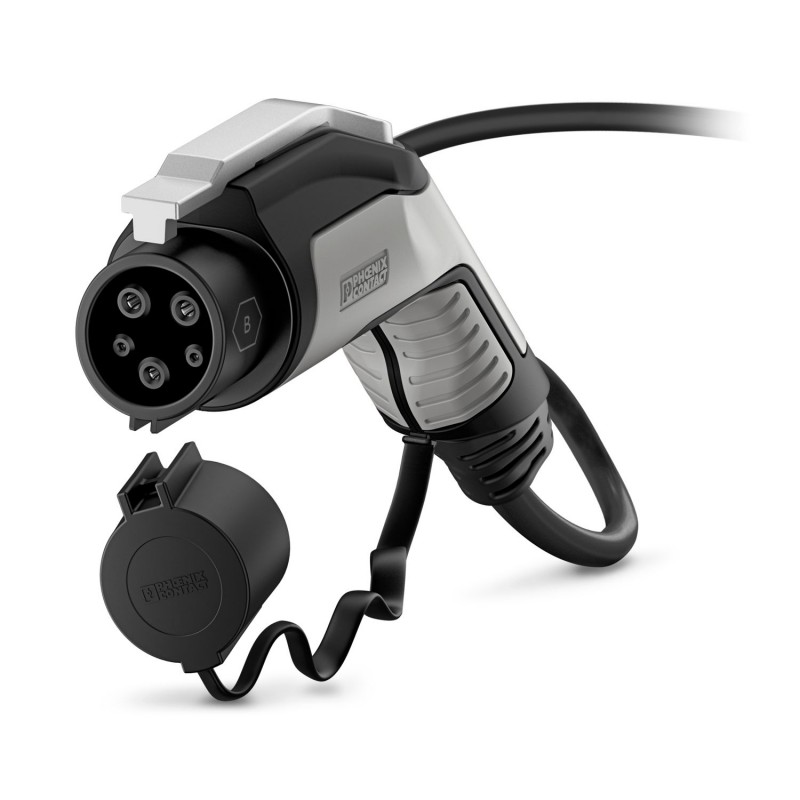

CHARX connect, AC-Ladekabel, mit KFZ-Ladestecker und offenem Kabelende, Zum Laden mit Wechselstrom (AC) Elektrofahrzeuge (EV) mit Ladeeingängen für Typ 1 Fahrzeuge, Mit Deckel, Typ1, IEC62196-2, SAEJ1772, 20 A / 250 V (AC), C-Line, Gehäuse: schwarz, grau, PHOENIX CONTACT Logo, Kabel: 5 m, schwarz, gerade
CHARX connect comfort, AC-Ladeleitung, mit Fahrzeug-Ladestecker und offenem Leitungsende, zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 1 Fahrzeug-Ladedosen, mit Schutzkappe, Typ 1, IEC 62196-2, SAE J1772, 20 A / 250 V (AC), Gehäuse: schwarz, grau, PHOENIX CONTACT-Logo, Kabel: 5 m, schwarz, gerade
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | AC-Ladekabel |
| Produktfamilie | CHARX connect comfort |
| Anwendung | zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 1 Fahrzeug-Ladedosen |
| zur Installation an Ladestationen für die Elektromobilität (EVSE) | |
| Ausführung | AC-Ladeleitung |
| mit Fahrzeug-Ladestecker und offenem Leitungsende | |
| Ausstattung | mit Schutzkappe |
| Aufgebrachtes Logo | PHOENIX CONTACT-Logo |
| Datenpflegestand | |
| Artikelrevision | 06 |
| Lademodus | Mode 3, Case C |
| Ladestandard | Typ 1 |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Kodierung | 480 Ω (Hebel betätigt) |
| 150 Ω (Hebel nicht betätigt) | |
| Art des Ladestroms | AC 1-phasig |
| Ladeleistung | 5 kW |
| Ladestrom | 20 A |
| Leistungskontakt | |
| Anzahl | 3 (L1, N, PE) |
| Bemessungsspannung | 250 V AC |
| Bemessungsstrom | 20 A |
| Signalkontakt | |
| Anzahl | 2 (CP, CS) |
| Bemessungsspannung | 30 V AC |
| Bemessungsstrom | 2 A |
| Fahrzeug-Ladestecker | |
| Breite | 58 mm |
| Höhe | 151,1 mm |
| Tiefe | 236,1 mm |
| Farbe (Gehäuse) | schwarz (9005) |
| Farbe (Griffbereich) | schwarz (9005) |
| Farbe (Betätigungselement) | silbergrau (7001) |
| Farbe (Steckgesicht) | schwarz (9005) |
| Farbe (Schutzkappe) | schwarz (9005) |
| Farbe (Kabel) | schwarz (9005) |
| Material (Fahrzeug-Ladestecker) | Kunststoff |
| Material (Leitung Außenmantel) | TPE-U |
| Material (Kontaktoberfläche) | Silber |
| Leitungslänge | 5 m |
| Leitungsnormen/-bestimmungen | prEN 50620/DIN EN 50620 |
| Leitungszertifizierungen | VDE |
| Leitungsgewicht | max. 163,00 kg/km |
| Leitungstyp | Klasse 5 |
| Leitungsart | gerade |
| Leitungsaufbau | 3 x 2,5 mm² + 1 x 0,5 mm² |
| Leitungsaußendurchmesser | 10,20 mm ±0,3 mm |
| Außenmantel, Material | TPE-U |
| Abisolierlänge der Ummantelung | 70 mm ±5 mm |
| Abisolierlänge | 70 mm ±5 mm |
| Leitungs-Widerstand | ≤ 0,00798 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Biegeradius | mind. 153 mm (15x Durchmesser) |
| Mechanische Daten | |
| Steckzyklen | > 10000 |
| Steckkraft | < 75 N |
| Ziehkraft | < 75 N |
| Umgebungsbedingungen | |
| Schutzart (Fahrzeug-Ladedose) | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Schutzkappe) | IP54 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | 5000 m (über dem Meeresspiegel) |
| Normen | |
| Normen/Bestimmungen | IEC 62196-2 |
| SAE J1772 | |
