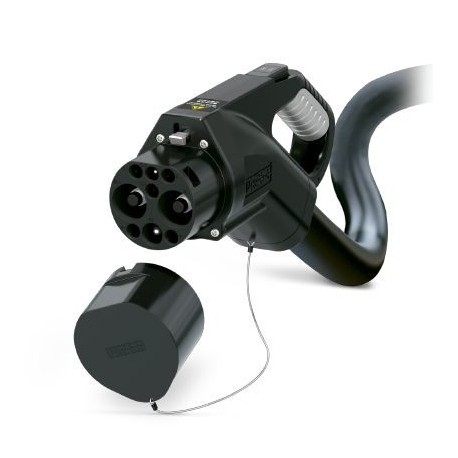

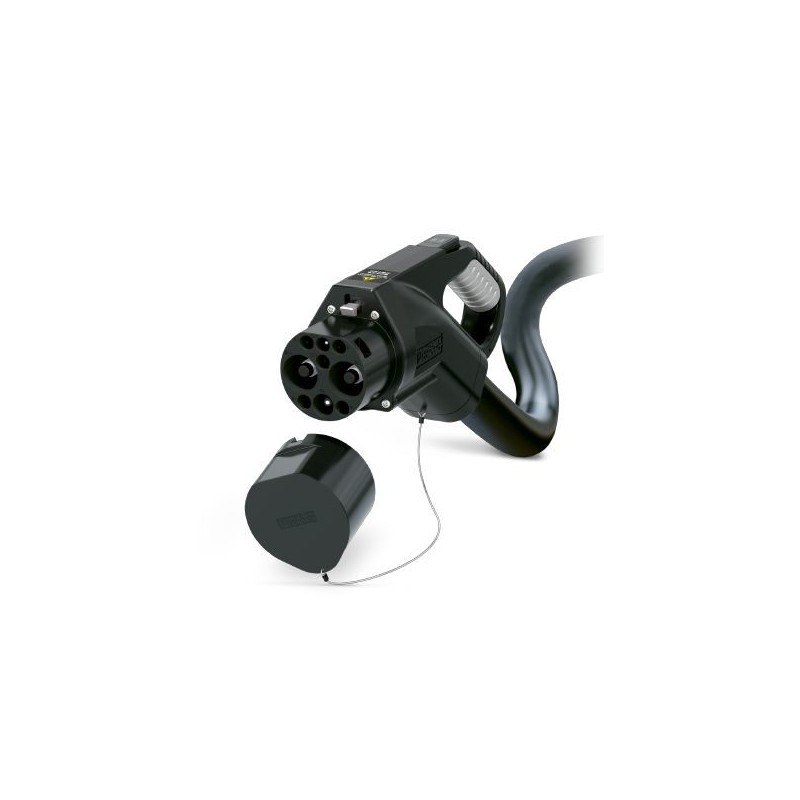

EV-GBG4C-DC250A-10,0M70ESBK01 1073579 PHOENIX CONTACT DC-Ladekabel
EV-GBG4C-DC250A-10,0M70ESBK01
1073579
PHOENIX_CONTACT
DC-Ladekabel
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und siebzig tausend fünf hundert neun und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626770666 |
| Gewicht pro Stück (exklusive Verpackung) | 26,840.000 g |
Hinweis
| Handel Einschränkung | Die Produkte angeboten, die ausschließlich für den export außerhalb der EU und des europäischen Wirtschaftsraums. |
|---|
Produkt-definition
| Produkt-Typ | DC-Ladekabel mit KFZ-Stecker, offenes Kabelende, mit Schutzkappe |
|---|---|
| Normen/Vorschriften | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Aufladen standard | GB/T |
| Lade-Modus | Modus 4 |
Abmessungen
| Fahrzeug-Stecker Breite | 77.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 137.80 mm |
| Fahrzeug-Stecker-Tiefe | 279.40 mm |
| Dirigent Länge | 10 m |
| Abisolierlänge | 150 mm ±20 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP55 (angeschlossen wird; beim einstecken und bereit ist zu arbeiten, der Grad des Schutzes ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 250 kW |
|---|---|
| Anzahl der power-Kontakte | 3 (PE, DC+, DC-) |
| Bemessungsstrom Leistungskontakte | 250 A |
| Bemessungs-Spannung für die power-Kontakte | 1000 V DC |
| Anzahl der signal-Kontakte | 6 (S+, S-, A+, A-, CC1, CC2) |
| Art der Signalübertragung | nach GB/T 27930-2015 |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 1000 Ω (zwischen PE und CC1 / PE und CC2) |
| Temperatur-überwachung | 2x Pt-1000 |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | Standard |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | schwarz |
| Farbe Griff-Bereich | Grau |
| Stellglied Farbe | schwarz |
| Farbe Schutzkappe | schwarz |
| Label | 14,1 mm x 44.8 mm (Kunden-logo auf Anfrage) |
| Kunden-Variationen | Auf Anfrage |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Schalthebel-material | Metall |
| Material Schutzkappe | Kunststoff |
| Material Steckgesicht | Kunststoff |
| Entflammbarkeit | V0 |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 2 x 70 mm2 + 1 x 25 mm2 + 2 × 4 mm2 + (2 × 0,75 mm2) P + 10 x 0,75 mm2 |
|---|---|
| Verkabelung Normen/Vorschriften | GB/T 33594-2017 |
| Verdrahtung Klasse | Klasse 5/6 |
| Verdrahtung Zertifizierungen | CQC1105-2015 |
| Externe Durchmesser Kabel | 34.9 mm ±0,4 mm |
| Art der Leiter | gerade |
| Außenmantel, material | TPU |
| Externe Mantel, Farbe | schwarz |
| Mindest-Biegeradius | 174.5 mm (5 x Durchmesser) |
Sperren
| Verriegelung Typ | Verriegelung-option für Schalthebel mit Aktoren integriert im Fahrzeug-Stecker |
|---|---|
| Sperr-Spannung | 12 V |
Temperatur-sensoren
| Typ von sensor | Pt 1000 |
|---|---|
| Normen/Vorschriften | DIN EN 60751 |
| Empfohlen gemessen aktuellen | 1 mA (1 V bei 0°C) |
| Toleranz am sensor mit der empfohlenen gemessen aktuellen | ±1K |
| Temperaturbereich | -50 °C ... 130 °C |
| Temperaturkoeffizient (TCR) | 3850 ppm/K |
| Langfristige Stabilität (max. R0-Drift) | 0.06 % (Nach 1000 Stunden bei 130°C) |
| Shutdown-Temperatur | 90 °C entspricht einem Pt 1000 Wert 1346.5 Ω |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
