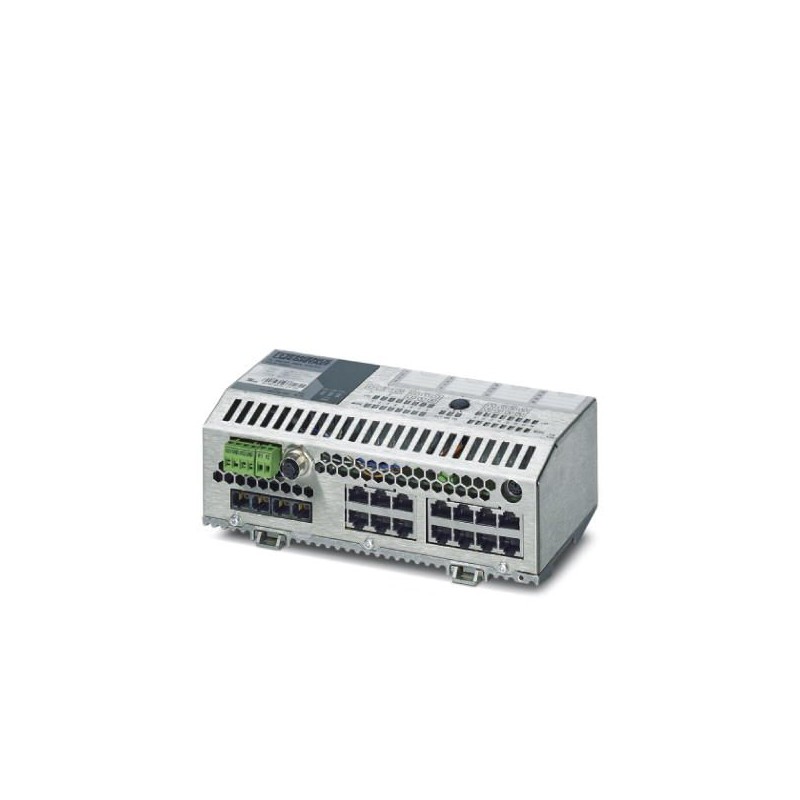

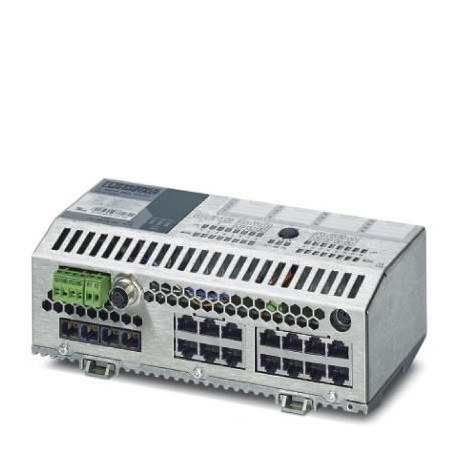

FL SWITCH SMCS 14TX/2FX
2700997
PHOENIX_CONTACT
1
Industrial Ethernet Switch
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2700997 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | O1 - Automatisierungssys. |
Katalogseite | Seite 415 (C-6-2017) |
GTIN | 4046356692014 |
Gewicht pro Stück (exklusive Verpackung) | 1.004,000 g |
Gewicht pro Stück (inklusive Verpackung) | 1.271,000 g |
Zolltarifnummer | 85176200 |
Herkunftsland | DE (Deutschland) |
Schutzart | IP20 |
---|---|
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (keine Betauung) |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
Luftdruck (Betrieb) | 86 kPa ... 108 kPa (2000 m üNN) |
Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (3500 m üNN) |
Schnittstelle 1 | Ethernet (RJ45) |
---|---|
Anzahl der Ports | 14 (RJ45-Ports) |
Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
Übertragungsphysik | Kupfer |
Übertragungsgeschwindigkeit | 10/100 MBit/s |
Übertragungslänge | 100 m (pro Segment) |
Signal-LEDs | Versorgungsspannung, Datenübertragung, Fehler, Link, Activity |
Schnittstelle 2 | Ethernet (LWL) |
Anzahl der Ports | 2 (SC-Multimode) |
Übertragungsphysik | Multimode-Glasfaser |
Übertragungsgeschwindigkeit | 100 MBit/s (vollduplex) |
Übertragungslänge | 10000 m (je nach verwendeter Faser) |
6400 m (Glasfaser mit F-G 50/125 0,7 dB/km F1200) | |
3000 m (Glasfaser mit F-G 62,5/125 2,6 dB/km F600) | |
2800 m (Glasfaser mit F-G 50/125 1,6 dB/km F800) | |
Wellenlänge | 1310 nm |
Schnittstelle 5 | Seriell (RS-232) |
Anschlussart | RS-232-C, 6-polige MINI-DIN-Buchse (PS/2) |
Grundfunktionalität | Store-and-forward Switch normkonform IEEE 802.3 4 Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, Port-Mirroring, integrierte Web-Server-Funktion, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Medien Redundanz Protokoll (MRP). |
---|---|
Management | Web-based Management (HTTP) |
SNMP v1/v2 | |
Serielle Schnittstelle (V.24) | |
Diagnosefunktionen | RMON History |
N:1-Portmirroring | |
LLDP (Link Layer Discovery Protocol) | |
SNMP-Traps | |
ACD (Address Conflict Detection) | |
Filterfunktionen | Quality of Service (4 Prioritätsklassen) |
Port-Priorisierung | |
VLAN | |
IGMP Snooping (128 Gruppen) | |
IGMP Query | |
Auto-Query-Port | |
Extended Multicast Filtering | |
Static Multicast Filtering | |
Redundanz | MRP (Media Redundancy Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
Weitere Funktionen | BootP |
DHCP-Client | |
Unterstützte Browser | Internet Explorer ab Version 5.5 |
MAC Adresstabelle | 16000 |
PROFINET-Gerätefunktion | PROFINET-IO Device |
Fast Startup | |
PROFINET-Conformance-Klasse | Conformance-Class B |
Zeitsynchronisation | SNTP |
Status- und Diagnoseanzeigen | LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link und umschaltbar Activity/Speed/Duplex) |
Meldekontakt Ansteuerspannung | 24 V (typisch) |
Meldekontakt Ansteuerstrom | 260 mA (maximal) |
Kaskadiertiefe | Netz-, Linien- und Sternstruktur: beliebig |
---|---|
Maximale Leitungslänge (Twisted-Pair) | 100 m |
Versorgungsspannung | 24 V DC (redundant) |
---|---|
Restwelligkeit | 3,6 VSS(innerhalb des zulässigen Spannungsbereiches) |
Versorgungsspannungsbereich | 18 V DC ... 32 V DC |
Stromaufnahme typisch | 290 mA (bei US= 24 V DC) |
Stromaufnahme | 260 mA |
Montageart | Tragschiene |
---|---|
Bauform AX | Blockbauweise |
Nettogewicht | 1004 g |
MTTF | 286,27 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
149,5 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
21,69 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) |
Anschlussart | Schraubanschluss |
---|---|
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 12 |
Abisolierlänge | 7 mm |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
---|---|
Störabstrahlung | EN 61000-6-3 |
Störfestigkeit | EN 61000-6-2:2005 |
Vibration (Lagerung/Transport) | 5g, 150 Hz, nach IEC 60068-2-6 |
Frei von lackbenetzungsstörenden Substanzen | Ja |
Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 150 Hz |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
