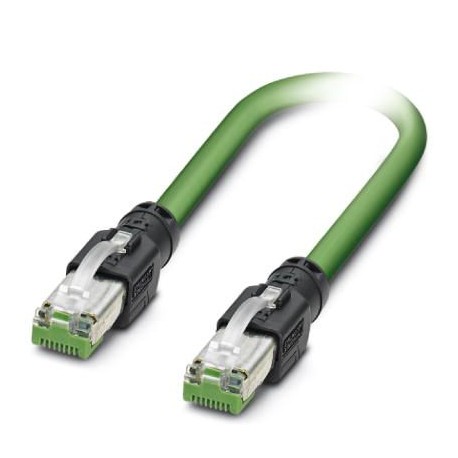

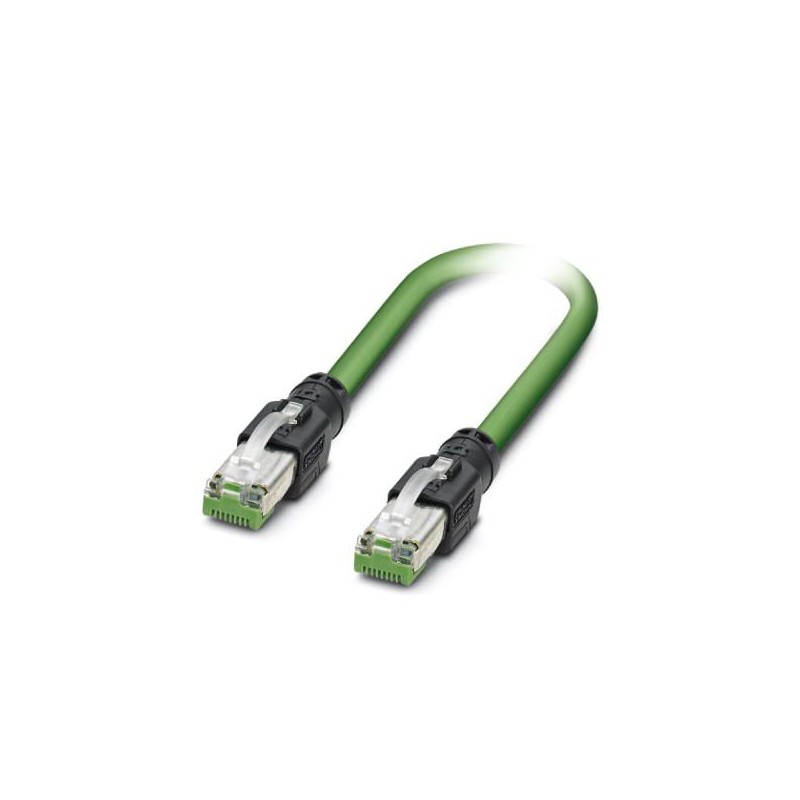

NBC-R4AC/5,0-93G/R4AC 1408983 PHOENIX CONTACT EtherCAT®-Patchkabel, geschirmt, Sternvierer, AWG 22 flexibel .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NBC-R4AC/5,0-93G/R4AC 1408983 PHOENIX CONTACT EtherCAT®-Patchkabel, geschirmt, Sternvierer, AWG 22 flexibel ..

NBC-R4AC/5,0-93G/R4AC

1408983

PHOENIX_CONTACT

Verfügbar Schiff am heute

EtherCAT®-Patchkabel, geschirmt, Sternvierer, AWG 22 flexibel (7-drähtig), grün, RJ45-Stecker/IP20, gerade, auf RJ45-Stecker/IP20, gerade, Länge: 5 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$45.51
6+$40.45
12+$39.22
17+$38.71
23+$38.36
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge5 m

Umgebungsbedingungen

SchutzartIP20 (RJ45-Steckverbinder)

Allgemeine Daten

Bemessungsstrom bei 40 °C1 A
Bemessungsspannung50 V
Polzahl4
Signalart/KategorieEtherCAT® CAT5 (IEC 11801:2002), 100 MBit/s

Kennwerte Kopf 1

Bauform KopfStecker gerade RJ45 / IP20
Polzahl (Steckgesicht)4 (8)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA (Kontaktträger)
PA (Gehäuse)
Steckzyklen≥ 750
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C

Kennwerte Kopf 2

Bauform KopfStecker gerade RJ45 / IP20
Polzahl (Steckgesicht)4 (8)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA (Kontaktträger)
PA (Gehäuse)
Steckzyklen≥ 750
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C

Leitung

KabeltypEtherCAT®
Kabeltyp (Kurzzeichen)93G
UL AWM Style21694
Signalart/KategorieEtherCAT® CAT5 (IEC 11801:2002), 100 MBit/s
Kabelaufbau1x4xAWG22/7; SF/TQ
Leiterquerschnitt4x 0,34 mm²
AWG Signalleitung22
Leiteraufbau Signalleitung7x 0,25 mm
Aderdurchmesser inkl. Isolierungca. 1,5 mm
Aderfarbenweiß, gelb, blau, orange
GesamtverseilungSternvierer
SchirmungAlu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbegrün RAL 6018
Wandstärke Außenmantelca. 0,9 mm
Kabelaußendurchmesser D6,5 mm ±0,2 mm
Mindestbiegeradius, fest verlegt3 x D
Mindestbiegeradius, flexibel verlegt7 x D
Kabelgewicht67 kg/km
Außenmantel, MaterialPVC
Material InnenmantelPVC
Material AderisolationPE
Material Leiterverzinnte Cu-Litze
Isolationswiderstand≥ 500 MΩ*km
Leiterwiderstand≤ 120 Ω/km
Betriebskapazität52 pF
Wellenwiderstand100 Ω ±15 Ω (bei 100 MHz)
Signallaufzeit5,3 ns/m
Kopplungswiderstand≤ 20,00 mΩ/m
Nennspannung Leitung600 V
Prüfspannung Ader/Ader2000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm2000 V (50 Hz, 1 min.)
Flammwidrigkeitnach UL 1685 (CSA FT 4)
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (Kabel, feste Verlegung)
-40 °C ... 70 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-50 °C ... 70 °C

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1408983-NBC-R4AC/5,0-93G/R4AC English 151 Kbytes PHOENIX CONTACT-1408983-NBC-R4AC/5,0-93G/R4AC
