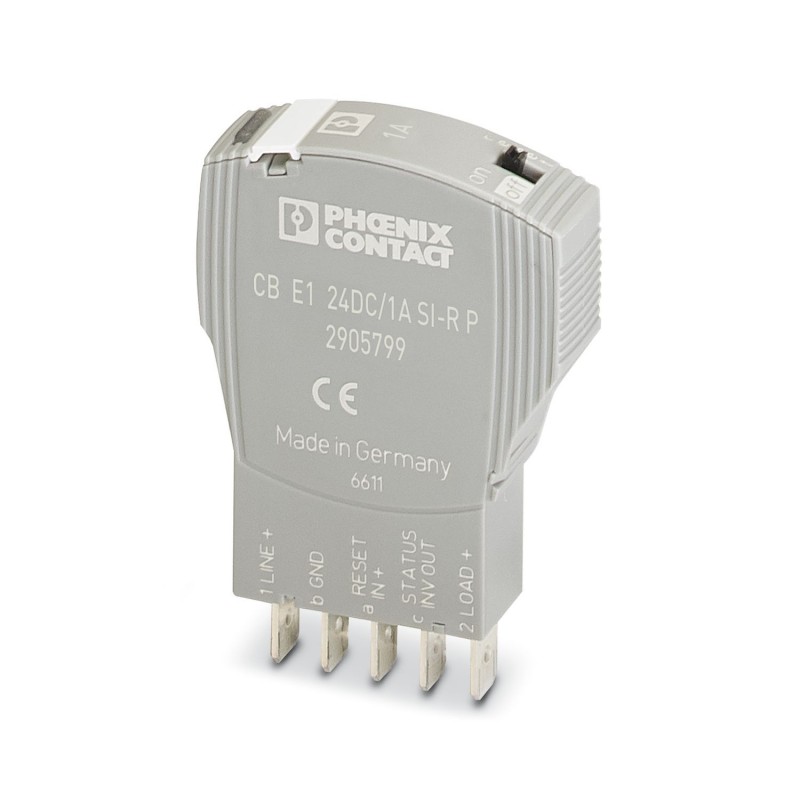

CB E1 24DC/1A SI-R P 2905799 PHOENIX CONTACT Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegre.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CB E1 24DC/1A SI-R P 2905799 PHOENIX CONTACT Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegre..

CB E1 24DC/1A SI-R P

2905799

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegrenzung, Statusausgang invertiert und Steuereingang, Stecker für Basiselement.

Mehr Infos


TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Überstromschutz

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Brennbarkeitsklasse nach UL 94V0
Montageartauf Basiselement
Farbegrau
Polzahl1
Verschmutzungsgrad2
BauformStecker

Elektrische Daten

Sicherungstypelektronisch
Bemessungsstoßspannung0,5 kV
Betriebsspannung24 V DC
18 V DC ... 30 V DC
Nennstrom IN1 A
Bemessungsisolationsspannung Ui30 V (Lastkreis)
Erforderliche Vorsicherungnicht erforderlich, integriertes Fail-Safe-Element
Aktive Strombegrenzungtyp. 1,25 x IN
Kontaktausführungohne galvanische Trennung
Ruhestrom I0typ. 8 mA (im eingeschalteten Zustand)
typ. 11 mA (mit Statusausgang)
Verlustleistung0,4 W (im Nennbetrieb)
Temperaturderating1 A (bei 50 °C)
AuslöseartE (elektronisch)
Spannungsfestigkeitmax. 30 V DC (Lastkreis)
Spannungsfall140 mV (bei IN)
Kontaktausführungohne galvanische Trennung
Abschaltzeit Lastkreis800 ms (siehe Zeit/Strom-Kennlinie)
Unterspannungsabschaltung Lastkreis< 14 V (typ. AUS)
> 17 V (typ. EIN)
Max. kapazitive Last Lastkreis20000 µF
Ausgangsspannung Statusausgang24 V DC
Ausgangsstrom Statusausgangmax. 0,2 A (Kurzschlussfest)
Eingangsspannung Reseteingangmax. 30 V DC
Stromaufnahme Reseteingangtyp. 2,6 mA (bei 24 V DC)
Kontaktart des HilfskontaktesPlusschaltender Signalausgang

Maße

Höhe45 mm
Breite12,3 mm
Tiefe52 mm
Höhe Komplettmodul90 mm
Breite Komplettmodul12,3 mm
Tiefe Komplettmodul77,3 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 50 °C (keine Betauung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Feuchtigkeitsprüfung96h, 95% RH, 40 °C
SchutzartIP30 (Betätigungsbereich)

Normen und Bestimmungen

Normen/BestimmungenUL 2367 UL Recognized
UL 508 UL/C-UL Listed
EMV EN 61000-6-3 Störaussendung
EMV EN 61000-6-2 Störfestigkeit

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2905799-CB E1 24DC/1A SI-R PEnglish563 KbytesPHOENIX CONTACT-2905799-CB E1 24DC/1A SI-R P
