CB E1 24DC/10A S-R P 2800914 PHOENIX CONTACT Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegre.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CB E1 24DC/10A S-R P 2800914 PHOENIX CONTACT Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegre..

CB E1 24DC/10A S-R P

2800914

PHOENIX_CONTACT

Verfügbar

Schiff am heute

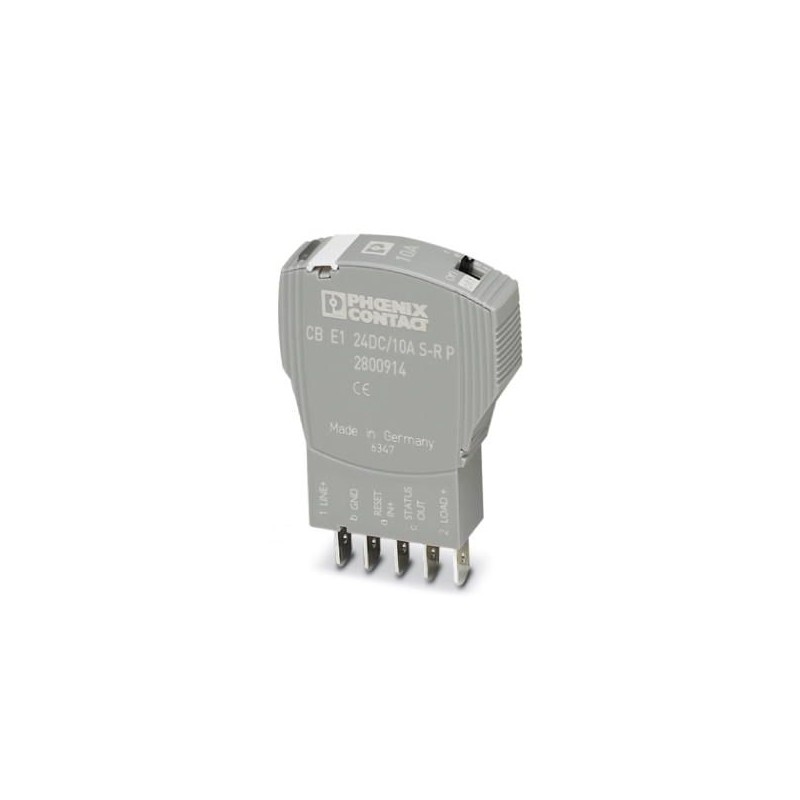

Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegrenzung, Statusausgang und Reseteingang, Stecker für Basiselement.

Mehr Infos


TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Überstromschutz

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Brennbarkeitsklasse nach UL 94V0
Montageartauf Basiselement
Farbegrau
Polzahl1
Verschmutzungsgrad2
BauformStecker

Elektrische Daten

Sicherungstypelektronisch
Bemessungsstoßspannung0,5 kV
Betriebsspannung24 V DC
18 V DC ... 30 V DC
Nennstrom IN10 A
Bemessungsisolationsspannung Ui30 V (Lastkreis)
Erforderliche Vorsicherungnicht erforderlich, integriertes Fail-Safe-Element
Aktive Strombegrenzungtyp. 1,25 x IN
Kontaktausführungohne galvanische Trennung
Ruhestrom I0typ. 8 mA (im eingeschalteten Zustand)
typ. 11 mA (mit Statusausgang)
Verlustleistung1,46 W (im Nennbetrieb)
Temperaturderating9 A (bei 50 °C)
AuslöseartE (elektronisch)
Spannungsfestigkeitmax. 30 V DC (Lastkreis)
Spannungsfall100 mV (bei IN)
Kontaktausführungohne galvanische Trennung
Abschaltzeit Lastkreis100 ms (siehe Zeit/Strom-Kennlinie)
Unterspannungsabschaltung Lastkreis< 14 V (typ. AUS)
> 17 V (typ. EIN)
Max. kapazitive Last Lastkreis20000 µF
Ausgangsspannung Statusausgang24 V DC
Ausgangsstrom Statusausgangmax. 0,2 A (Kurzschlussfest)
Eingangsspannung Reseteingangmax. 30 V DC
Stromaufnahme Reseteingangtyp. 2,6 mA (bei 24 V DC)
Kontaktart des HilfskontaktesPlusschaltender Signalausgang

Maße

Höhe45 mm
Breite12,3 mm
Tiefe52 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Feuchtigkeitsprüfung96h, 95% RH, 40 °C
SchutzartIP30 (Betätigungsbereich)

Normen und Bestimmungen

Normen/BestimmungenUL 2367 UL Recognized
UL 508 UL/C-UL Listed
EMV EN 61000-6-3 Störaussendung
EMV EN 61000-6-2 Störfestigkeit

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2800914-CB E1 24DC/10A S-R P English 548 Kbytes PHOENIX CONTACT-2800914-CB E1 24DC/10A S-R P
