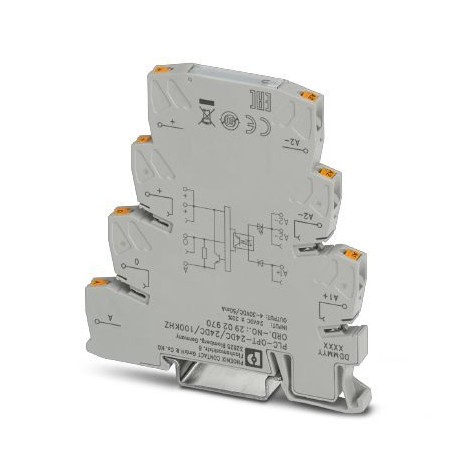

PLC-OPT- 24DC/24DC/100KHZ 2902970 PHOENIX CONTACT Eingabe-Solid-State-Relais, Übertragungsfrequenz: 100 kHz,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OPT- 24DC/24DC/100KHZ 2902970 PHOENIX CONTACT Eingabe-Solid-State-Relais, Übertragungsfrequenz: 100 kHz,..

PLC-OPT- 24DC/24DC/100KHZ

2902970

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Eingabe-Solid-State-Relais, Übertragungsfrequenz: 100 kHz, mit Leuchtanzeige und Schutzbeschaltung im Ein- und Ausgangskreis, Eingang: 24 V DC, Ausgang: 4 - 30 V DC/50 mA

Mehr Infos


INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$48.74
6+$43.45
11+$42.31
16+$41.71
21+$41.37
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe86 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 75 °C
SchutzartIP20

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN< 0,4
Schaltschwelle "1"-Signal bezogen auf UN> 0,8
Typischer Eingangsstrom bei UN6 mA
Einschaltzeit typisch1,5 µs
Ausschaltzeit typisch2 µs
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Überspannungsbegrenzung> 33 V
Übertragungsfrequenz100 kHz

Ausgangsdaten

BenennungAusgangsdaten
Ausgangsspannungsbereich4 V DC ... 30 V DC
Grenzdauerstrom50 mA
Ruhestrom4,3 mA
Überspannungsbegrenzung> 35 V
Spannungsabfall bei max. Grenzdauerstrom< 0,5 V
Ausgangsschaltung3-Leiter, massegebunden
SchutzbenennungVerpolschutz
Überspannungsschutz

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kVeff (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
Bemessungsstoßspannung / Isolierung0,5 kV / Basisisolierung
Bemessungsisolationsspannung50 V DC
Verschmutzungsgrad2
ÜberspannungskategorieII

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2902970-PLC-OPT- 24DC/24DC/100KHZ English 105 Kbytes PHOENIX CONTACT-2902970-PLC-OPT- 24DC/24DC/100KHZ
