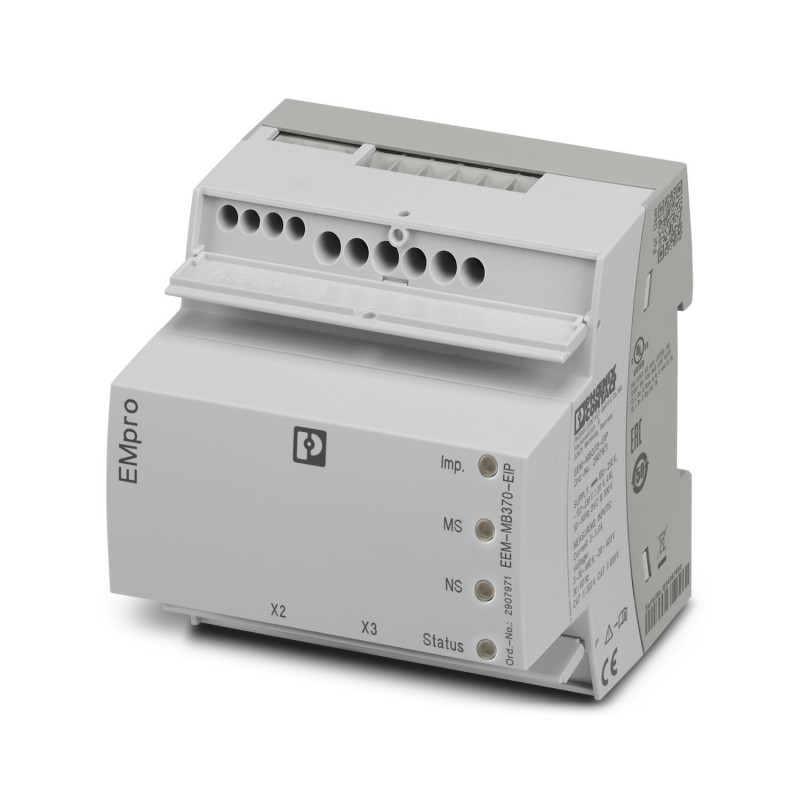

EEM-MB370-EIP 2907971 PHOENIX CONTACT Multifunktionales Energiemessgerät ohne Display mit integrierter Modbu..
EEM-MB370-EIP
2907971
PHOENIX_CONTACT
Multifunktionales Energiemessgerät ohne Display mit integrierter Modbus TCP- und Ethernet/IP-Schnittstelle zur Messung elektrischer Parameter in Niederspannungsanlagen bis 690 V.
Reiheneinbau-/Aufbaugeräte > Kombimessgerät
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Energiemessgerät |
| Produktfamilie | EMpro |
| Datenpflegestand | |
| Artikelrevision | 09 |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 10 VA |
| Netzart | 3-phasig (3- oder 4-Leiter), 2-phasig (2-Leiter) und 1-phasig (1-Leiter) |
| Galvanische Trennung | |
| Prüfspannung | 4 kV AC (50 Hz, 60 s) |
| Verschmutzungsgrad | 2 |
| Isolierung | verstärkte Isolierung |
| Galvanische Trennung Gehäuse gegen alle Potenziale IEC 61010-1 | |
| Normen/Bestimmungen | IEC 61010-1 |
| Überspannungskategorie | III (300 V AC) |
| II (600 V AC) | |
| Isolierung | verstärkte Isolierung |
| Galvanische Trennung Versorgung gegen alle anderen Potenziale IEC 61010-1 | |
| Normen/Bestimmungen | IEC 61010-1 |
| Überspannungskategorie | III (300 V AC) |
| II (600 V AC) | |
| Isolierung | verstärkte Isolierung |
| Galvanische Trennung Spannungsmesseingang gegen alle anderen Potenziale IEC 61010-2-030 | |
| Normen/Bestimmungen | IEC 61010-2-030 |
| Messkategorie | III (300 V AC) |
| II (600 V AC) | |
| Isolierung | verstärkte Isolierung |
| Galvanische Trennung Strommesseingang gegen alle anderen Potenziale | |
| Isolierung | Funktionsisolierung |
| Galvanische Trennung Digitale I/Os | |
| Isolierung | Funktionsisolierung |
| Galvanische Trennung Kommunikationsschnittstelle | |
| Isolierung | Funktionsisolierung |
| Versorgung | |
| Versorgungsspannungsbereich | 100 V AC ... 230 V AC (±20 %) |
| 150 V DC ... 250 V DC (±20 %) | |
| Leistungsaufnahme | ≤ 4 W |
| Nennfrequenz | 50 Hz ... 60 Hz (AC Sinus) |
Eingangsdaten
| Allgemein | |
| Messprinzip | Echt-Effektivwertmessung (TRMS) |
| Messgröße | AC Sinus (50 Hz/60 Hz) |
| Erfassung von Oberschwingungen | bis zur 63. Harmonischen |
| Beschreibung des Eingangs | Digitaler Eingang nach IEC/EN 61131-2 (Typ 3) |
| Anzahl | 1 |
| Eingangssignal Spannung | 24 V DC |
| 0 V DC ... 30 V DC | |
| Eingangssignal Strom | 2 mA ... 15 mA |
| Absicherung | 250 mA (flink) |
| Schutzbeschaltung | Schutz gegen DC-Fehlbeschaltung (max. 30 V) |
| Messen: Spannung | |
| Benennung Eingang | Spannungsmesseingang V1, V2, V3 |
| Eingangsspannungsbereich direkt | 35 V AC ... 690 V AC (Phase/Phase) |
| 20 V AC ... 400 V AC (Phase/Neutralleiter) | |
| Eingangsspannungsbereich über externe Wandler | 60 V AC ... 2000000 V AC (primär) |
| 60 V AC ... 400 V AC (sekundär) | |
| Überspannungsbelastbarkeit | 760 V AC (Phase/Phase) |
| Genauigkeit | 0,2 % |
| Leistungsaufnahme | < 2 VA |
| Messen: Strom | |
| Benennung Eingang | Strommessung I1, I2, I3 |
| Eingangsstrom | 1 A (sekundär) |
| 5 A (sekundär) | |
| Messbereich | 1 A ... 20000 A (primär) |
| Eingangsmessbereich Spannung | 500 µV ... 400 mV (1000 A) |
| Überstrombelastbarkeit | 6 A (Imax) |
| Ansprechschwelle vom Messbereichsnennwert | 10 mA (1 A) |
| 50 mA (5 A) | |
| Ansprechschwelle | 500 µV (5 A) |
| Genauigkeit | 0,2 % |
| Stromüberlast | 50 A für 1 s |
| 20 A (4 x IN,dauernd) | |
| Leistungsaufnahme | < 0,5 VA |
| Messen: Leistung | |
| Genauigkeit | 0,5 % |
| Wirkenergie (IEC 62053-22) | Klasse 0,5 S |
| Blindenergie (IEC 62053-23) | Klasse 2 |
| ANSI C12.20 | Klasse 0,5 S |
Ausgangsdaten
| Beschreibung des Ausgangs | Digitaler Ausgang nach IEC/EN 61131-2 (Typ 3) |
| Anzahl | 1 |
| Ausgangssignal Strom | ≤ 100 mA |
| Ausgangssignal Spannung | 24 V DC |
| Absicherung | 250 mA (flink) |
| Schutzbeschaltung | Schutz gegen DC-Fehlbeschaltung (max. 30 V) |
Anschlussdaten
| Strom / Spannung / Versorgung | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 0,4 Nm ... 0,4 Nm |
| Digitale I/O / Kommunikation | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Schnittstellen
| Daten: Netzwerk-Schnittstelle | |
| Kommunikationsprotokoll | Modbus/TCP |
| REST | |
| Anschlussart | RJ45 |
| Daten: Netzwerk-Schnittstelle | |
| Kommunikationsprotokoll | EtherNet/IP™ |
| Anschlussart | RJ45 |
| Anzahl der Anschlüsse | 2 |
| Hinweis | DLR ready |
Maße
| Breite | 90 mm |
| Höhe | 80 mm |
| Tiefe | 82 mm |
Materialangaben
| Farbe | grau (RAL 7042) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart (Gehäuse) | IP20 (Gehäuse) |
| Umgebungstemperatur (Betrieb) | -10 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhenlage | ≤ 2000 m |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (nicht kondensierend) |
Zulassungen
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| UL, USA / Kanada | |
| Kennzeichnung | UL/C-UL Listed UL 61010-1 |
| UL-Daten | |
| Betriebsart | Verwendung in Innenräumen |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61010-1 |
| IEC 61326-1 | |
| IEC 61557-12 |
Montage
| Montageart | Tragschienenmontage |
| Einbaulage | Tragschiene waagerecht |
| Merkmal | Wert |
|---|---|
| Strommessgerät (EF006555) | Ja |
| Blindleistungsmesser (EF006556) | Ja |
| Mit Drehzahlmesser (EF006557) | Nein |
| Frequenzmesser (EF006558) | Nein |
| Impulszähler (EF006559) | Nein |
| Voltmeter (EF006560) | Ja |
| Wirkleistungsmessgerät (EF006561) | Ja |
