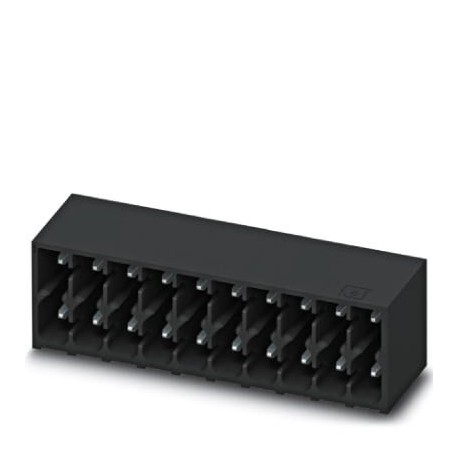

DMC 1,5/ 4-G1-3,5 P26THR R44 1716670 PHOENIX CONTACT Printed-circuit board-Stecker
DMC 1,5/ 4-G1-3,5 P26THR R44
1716670
PHOENIX_CONTACT
180
Printed-circuit board-Stecker
Leiterplatte Grundgehäuse, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl der Potentiale: 8, Anzahl der Reihen: 2, Anzahl der Pole: 4, Anzahl der Anschlüsse: 8, Artikelfamilie: DMC 1,5/.. -G1-THR, Rastermaß: 3,5 mm, Montage: Schweißnaht THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,6 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON DFMC 1,5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: 44 mm breites Band
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲PCB-Header, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Anzahl Positionen: 4, raster: 3,5 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten
Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert sechzehn tausend sechs hundert siebzig |
|---|---|
| Verpackungseinheit | Eins |
| GTIN | 4055626457567 |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert dreißig |
Abmessungen
| Länge [ l ] | 11.6 mm |
|---|---|
| Breite | 14.8 mm |
| Pitch | 3.5 mm |
| Maß a | 10,5 mm |
| Breite [ w ] | 14.8 mm |
| Höhe [ h ] | 12,8 mm |
| Länge der Lötstift | 2,6 mm |
| Pin Abmessungen | 0,8 x 0,8 mm |
| Pin-Abstand | 2,50 mm |
| Länge | 11.6 mm |
Allgemeine
| Palette von Artikeln | DMC 1,5/..-G1-THR |
|---|---|
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 250 V |
| Isoliermaterial | LCP |
| Entflammbarkeit nach UL 94 | V0 |
| Farbe | schwarz |
| Anzahl der Positionen | Vier |
Normen und Vorschriften
| Entflammbarkeit nach UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
|---|---|
| eCl@ss 6.0 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 7.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
| eCl@ss 8.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
| eCl@ss 9.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert zwei |
ETIM
| ETIM 5.0 | EC002637 |
|---|---|
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 8 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 3.5 mm |
| Rastermaß der Anschlüsse (EF006827) | 3.5 mm |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 2.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | sonstige |
