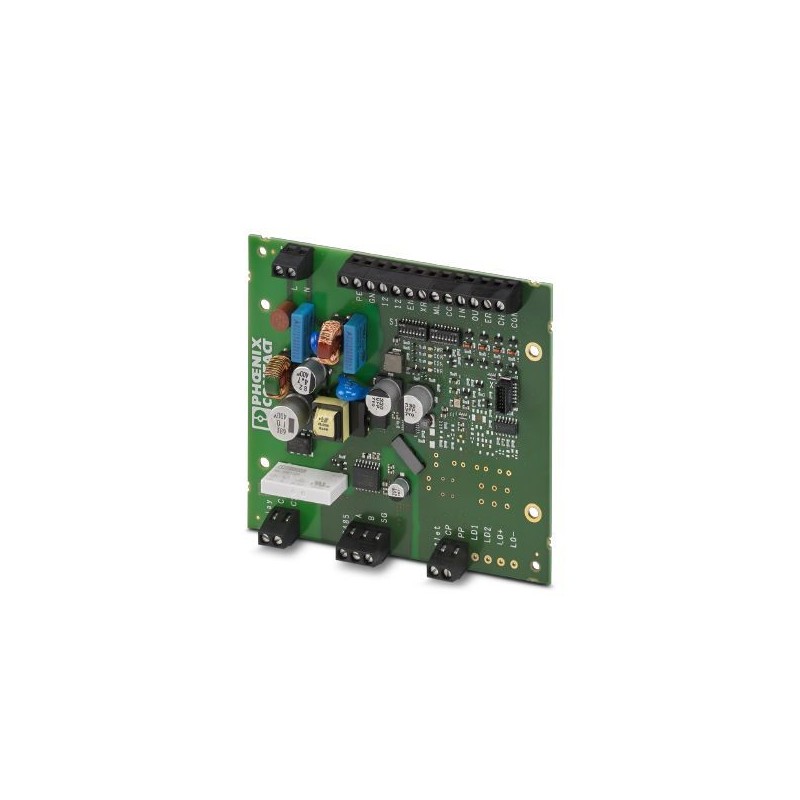

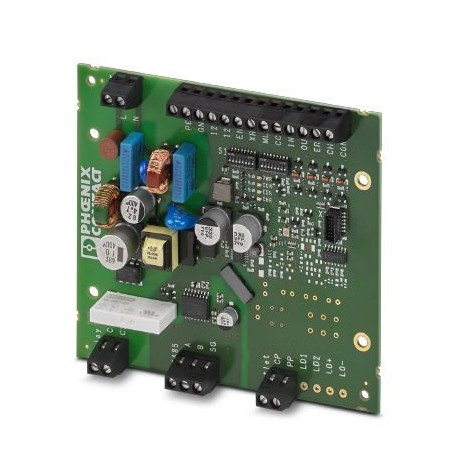

EV-CC-AC1-M3-CC-SER-PCB 1622460 PHOENIX CONTACT AC-Ladesteuerung
EV-CC-AC1-M3-CC-SER-PCB
1622460
PHOENIX_CONTACT
AC-Ladesteuerung
Industrie- und Sondersteckvorrichtungen > Ladesteuerung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1622460 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Katalogseite | Seite 764 (C-2-2017) |
| GTIN | 4055626039763 |
| Gewicht pro Stück (exklusive Verpackung) | 272,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 292,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Produktdefinition
| Produkttyp | AC-Ladesteuerung für private und gewerbliche Applikationen (EU/CN) |
|---|---|
| Ausführung | als unlackierte Platine |
| Normen/Bestimmungen | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Lademodus | Mode 3, Case C |
| Anzahl unterstützte Ladepunkte | 1 |
| Konformität | CE-konform |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -35 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % |
| Schutzart | IP00 |
Eingänge
| Anzahl digitaler Eingänge | 5 |
|---|---|
| Frequenzbereich | 50 Hz ... 60 Hz |
| Nennleistungsaufnahme | < 0,5 W (Leerlauf) |
| Nennstrom IN | ≤ 1 mA |
| Eingangsnennspannung UN | 12 V |
| Eingangsspannungsbereich U1 | 0 V ... 3 V (Aus) |
| Eingangsspannungsbereich U2 | 9 V ... 15 V (Ein) |
Schaltausgänge
| Ansteuerung Ladeschütz | Relais Ausgang C1,2 |
|---|---|
| Schaltleistung minimal | 1500 VA |
| Schaltspannung maximal | 250 V AC (Externe Versorgung) |
| Schaltstrom maximal | 6 A |
Digitale Ausgänge
| Ansteuerung weiterer Funktionen | 4 digitale Ausgänge |
|---|---|
| Anschlusstechnik | Schraubanschluss |
| Maximale Ausgangsspannung | 30 V |
| Maximaler Ausgangsstrom | 0,5 A (Summenstrom für alle Ausgänge; intern versorgt) |
| 0,6 A (je Ausgang; extern versorgt) |
Datenschnittstellen RS-485
| Anzahl Schnittstellen | 1 |
|---|---|
| Bussystem | RS-485 |
| Anschlussart | Schraubanschluss |
| Übertragungsrate | 9,6 kBit/s (Standard) |
| 9,6 kBit/s ... 19,2 kBit/s (einstellbar) | |
| Datenflusskontrolle/Protokolle | Modbus/RTU (Slave) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Geräteversorgung
| Versorgungsspannung | 230 V |
|---|---|
| Versorgungsspannungsbereich | 100 V AC ... 240 V AC (Nennspannungsbereich) |
| Stromaufnahme maximal | 40 mA |
| Nennleistungsaufnahme | < 1 W (Leerlauf) |
| Frequenzbereich | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1622460-EV-CC-AC1-M3-CC-SER-PCB | 99 Kbytes |
|
