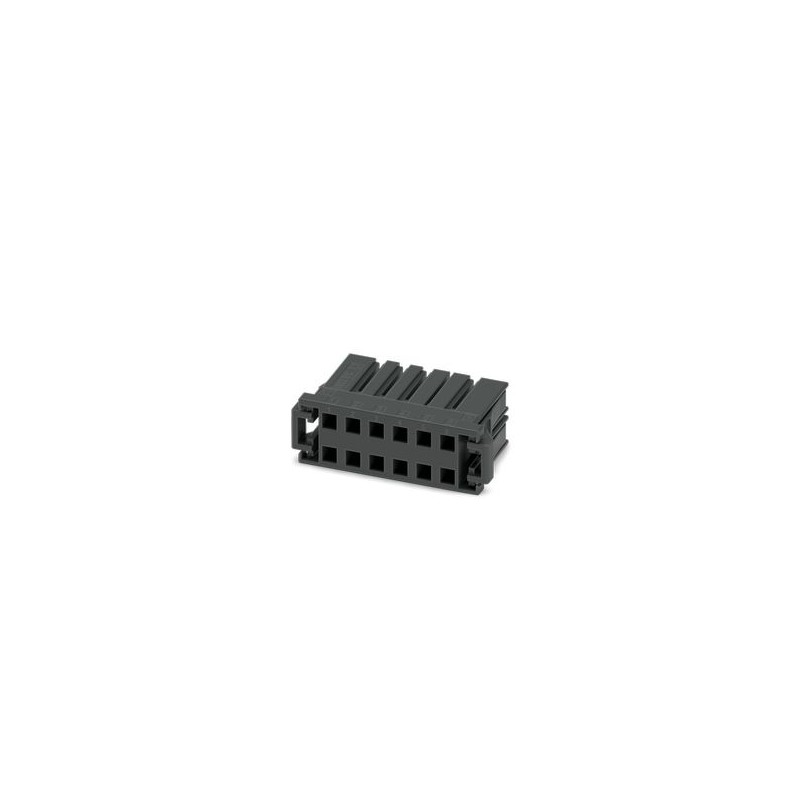

DD32PC 2,2/12-5,08-XY 1378220 PHOENIX CONTACT Steckverbinder für Leiterplatte, Farbe: schwarz, Nennstrom: 8 ..
DD32PC 2,2/12-5,08-XY
1378220
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Steckverbinder für Leiterplatte, Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 320 V, Kontaktanschlussart: Buchse, Anzahl der Reihen: 2, Polzahl: 12, Artikelfamilie: DD32PC 2.2/.., Rastermaß: 5.08 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: CONNEXIS DD, Verriegelung: Schnappverschluss, Befestigungsart: Verriegelungsauslöser, Verpackungsart: verpackt
Leiterplattenstecker, Farbe: schwarz, Bemessungsstrom: 8 A, Bemessungsspannung (III/2): 320 V, Kontaktart: Buchse, Reihenanzahl: 2, Polzahl: 12, Artikelfamilie: DD32PC 2.2/, Rastermaß: 5.08 mm, Anschlussart: Crimpverbindung, Mitnehmer/Leiterplatten-Anschlussrichtung: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: CONNEXIS DD, Verriegelung: Verriegelung durch Buchse, Befestigungsart: Schnürflansch, Verpackungsart: Kartonverpackung
PCB-Stecker, Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 320 V, Kontaktverbindungstyp: Steckdose, Anzahl der Reihen: 2, Anzahl der Positionen: 12, Produktpalette: DD32PC 2,2/, Steigung: 5,08 mm, Verbindungsmethode: Crimp-Verbindung, Leiter-/PCB-Verbindungsrichtung: 0 °, Verriegelungsklammer: - ohne Verriegelungsklammer, Steckersystem: CONNEXIS DD, Verriegelung: Snap-in-Verriegelung, Montage: Selbstverriegelnder Flansch, Art der Verpackung: In Pappe verpackt
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produktlinie | CONNEXIS Steckverbinder M |
| Produkttyp | Leiterplatten-Steckverbinder |
| Produktfamilie | DD32PC 2.2/ |
| Anzahl der Positionen | 12 |
| Pech | 5,08 Millimeter |
| Anzahl der Zeilen | 2 |
| Nennstrom IN | 8 A |
| Nennspannung UN | 320 V |
| Grad der Verschmutzung | 3 |
| Kontaktwiderstand | 0,9 mΩ |
| Nennspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Nennspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| Nennspannung (II/2) | 500 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Verriegelung | |
| Art der Verriegelung | Snap-in-Verriegelung |
| Montageflansch | Selbstsichernder Flansch |
| Leiter-Anschluss | |
| Verbindungsmethode | Quetschverbindung |
| Richtung der Leiter-/Leiterplattenverbindung | 0 ° |
| Leiterquerschnitt AWG | 28 ... 14 |
| Stripping-Länge | 4,5 mm |
| Materialdaten - Gehäuse | |
| Farbe (Gehäuse) | Schwarz (9005) |
| Isoliermaterial | PBT |
| Dämmstoffgruppe | Ⅱ |
| CTI nach IEC 60112 | 400 ≤ Intensivstation |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Maßzeichnung |  |
| Pech | 5,08 Millimeter |
| Breite [w] | 42,54 mm |
| Höhe [h] | 14,77 Millimeter |
| Länge [l] | 22,8 Millimeter |
| Hinweis zum Kontakt | Diese Stecker entsprechen DIN EN 61984, Steckverbinder ohne Schaltkapazität (COC). Wenn sie für ihren vorgesehenen Zweck verwendet werden, dürfen sie weder eingesteckt noch unter Last getrennt werden. |
| Zugfestigkeit von Crimpverbindungen | |
| Ergebnis | Test bestanden |
| Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert | AWG 28 / flexibel / > 11 N |
| Steck- und Abzugskräfte | |
| Ergebnis | Test bestanden |
| Nein. der Zyklen | 25 |
| Insertionsfestigkeit pro Pos. Ungefähr. | 3 N |
| Stärke per pos abziehen. Ungefähr. | 4 N |
| Widerstand gegen Inschriften | |
| Spezifikation | IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Polarisation und Kodierung | |
| Spezifikation | IEC 60512-13-5:2006-02 |
| Ergebnis | Test bestanden |
| Sichtprüfung | |
| Spezifikation | IEC 60512-1-1:2002-02 |
| Ergebnis | Test bestanden |
| Maßprüfung | |
| Spezifikation | IEC 60512-1-2:2002-02 |
| Ergebnis | Test bestanden |
| Vibrationstest | |
| Spezifikation | IEC 60068-2-6:2007-12 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Breite | 0,35 mm (10 Hz... 60,1 Hz) |
| Sweep-Geschwindigkeit | 50 m/s² (60,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Dauerhaftigkeitstest | |
| Spezifikation | IEC 60512-9-1:2010-03 |
| Stoßspannungsfestigkeit auf Meereshöhe | 4,8 kV |
| Übergangswiderstand R1 | 0,9 mΩ |
| Übergangswiderstand R2 | 1 mΩ |
| Einfüge-/Entnahmezyklen | 25 |
| Klimaprüfung | |
| Spezifikation | ISO 6988:1985-02 |
| Korrosive Beanspruchung | 0,2 DM3ALSO2auf 300 DM3/40 °C/1 Zyklus |
| Thermische Beanspruchung | 105 °C/168 h |
| Netzfrequenz-Spannungsfestigkeit | 2,21 kV |
| Schocks | |
| Spezifikation | IEC 60068-2-27:2008-02 |
| Form des Impulses | Halber Sinus |
| Beschleunigung | 30 Gramm |
| Dauer des Schocks | 11 ms |
| Anweisungen zum Testen | X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -55 °C ... 105 °C (abhängig von der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermischer Test Testgruppe C | |
| Spezifikation | IEC 60512-5-1:2002-02 |
| Geprüfte Anzahl der Positionen | 20 |
| Isolationswiderstand | |
| Spezifikation | IEC 60512-3-1:2002-02 |
| Isolationswiderstand, benachbarte Positionen | > 5 MΩ |
| Luft- und Kriechstrecken | |
| Spezifikation | IEC 60664-1:2020-05 |
| Dämmstoffgruppe | Ⅱ |
| Vergleichender Tracking-Index (IEC 60112) | CTI ≥400 bis <600 |
| Bemessungs-Isolationsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (III/3) | 3 mm |
| minimale Kriechstrecke (III/3) | 3,6 mm |
| Bemessungs-Isolationsspannung (III/2) | 320 V |
| Bemessungs-Stoßspannung (III/2) | 4 kV |
| minimaler Abstandswert - inhomogenes Feld (III/2) | 3 mm |
| minimale Kriechstrecke (III/2) | 3 mm |
| Bemessungs-Isolationsspannung (II/2) | 500 V |
| Bemessungs-Stoßspannung (II/2) | 4 kV |
| Mindestabstandswert - inhomogenes Feld (II/2) | 3 mm |
| minimale Kriechstrecke (II/2) | 3,6 mm |
| Art der Verpackung | verpackt in Karton |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -55 °C |
