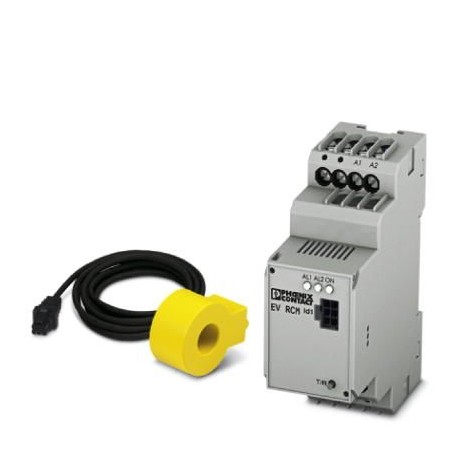

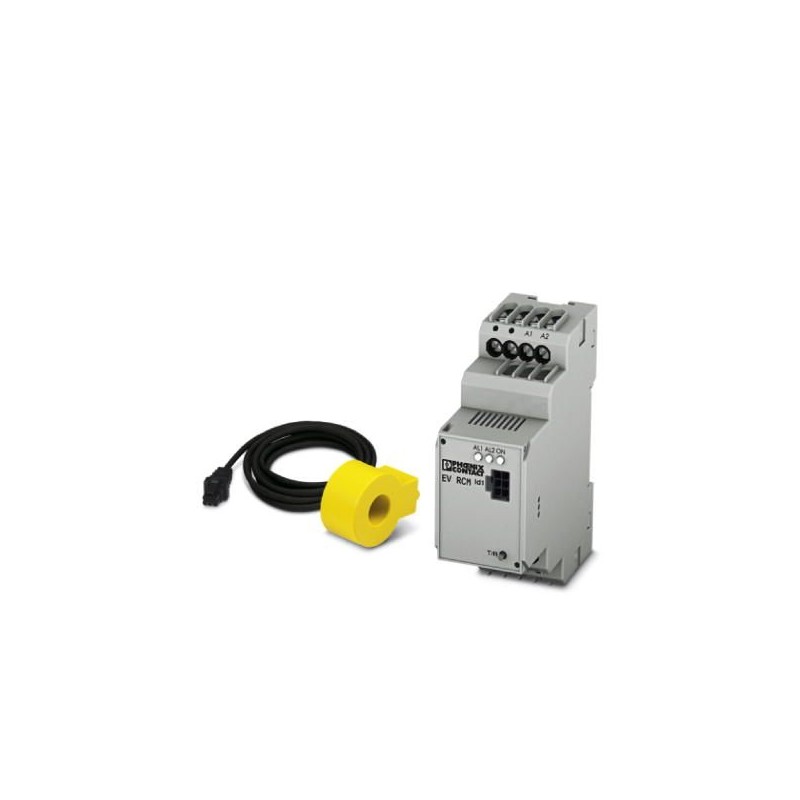

EV-RCM-C1-AC30-DC6 1622450 PHOENIX CONTACT Differenzstrom-Überwachung
EV-RCM-C1-AC30-DC6
1622450
PHOENIX_CONTACT
Differenzstrom-Überwachung
Das Differential Residual Current Module dient zur Erfassung von AC- und DC-Fehlerstrom an AC-Ladepunkten. Das Schutzgerät höherer Ordnung (z.B. Fehlerstromschutzschalter) ist gegen mögliche DC-Fehlerströme geschützt. Es stehen 1-Kanal- oder 2-Kanal-Produktvarianten zur Verfügung.
Industrie- und Sondersteckvorrichtungen > Ladesteuerung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1622450 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Katalogseite | Seite 767 (C-2-2017) |
| GTIN | 4055626039794 |
| Gewicht pro Stück (exklusive Verpackung) | 190,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 200,000 g |
| Zolltarifnummer | 90303380 |
| Herkunftsland | DE (Deutschland) |
Produktdefinition
| Produkttyp | Differenz-Fehlerstrommodul (RCM) für AC-Ladesteuerungen für private Applikationen (EU/CN) |
|---|---|
| Ausführung | 1-kanalig |
| Normen/Bestimmungen | IECˆ61851-1 |
| Ladestandard | Typ 2 |
| Lademodus | Mode 3 |
| Anzahl unterstützte Ladepunkte | 1 |
| Konformität | CE-konform |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
|---|---|
| Klimaklasse | nach IEC 60271 /-1 /-2 /-3 |
| Schutzart | IP20 (Klemmen) |
| IP30 (Einbauten) |
Schaltausgänge
| Ansteuerung Ladeschütz | Alarmrelais 1 IΔn: DC-Fehlerströme |
|---|---|
| Schaltspannung maximal | 250 V |
| Schaltstrom maximal | 5 A (Jeweils 1 Schließer) |
| Anzahl der Kontakte als Schließer | 1 |
| Hinweis zum Schaltkontakt | Ruhestrom |
| Umschaltzyklen | 10000 |
Messbereich des Differenzstroms
| Bemessungsfrequenz fn | ≤ 2000 Hz |
|---|---|
| Nenndifferenzstrom | ± 300 mA (Spitze) |
| Strommessbereich | 50 A (45 Hz ... 50 Hz) |
| Differenzstrom IΔn | 30 mA |
| 6 mA | |
| Auslösezeit bei IΔn | < 180 ms |
| Bemessungsstrom In | 32 A |
| Ansprechzeit bei 2 x IΔn | < 70 ms |
| Auslösezeit bei 5xIΔn | < 20 ms |
| Auslösezeit bei IN | < 500 ms |
| Reload-Funktion | 3 Einschaltversuche im Abstand von 15 min. |
Anschlussdaten
| Anschlussart | Federkraftanschluss |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Geräteversorgung
| Versorgungsspannungsbereich | 100 V AC ... 240 V AC (Nennspannungsbereich) |
|---|---|
| Stromaufnahme maximal | 22 mA |
| Nennleistungsaufnahme | < 0,5 W (Leerlauf) |
| Frequenzbereich | 45 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371809eCl@ss 8.027371809eCl@ss 9.027144703
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-1622450-EV-RCM-C1-AC30-DC6 | 96 Kbytes |
|
