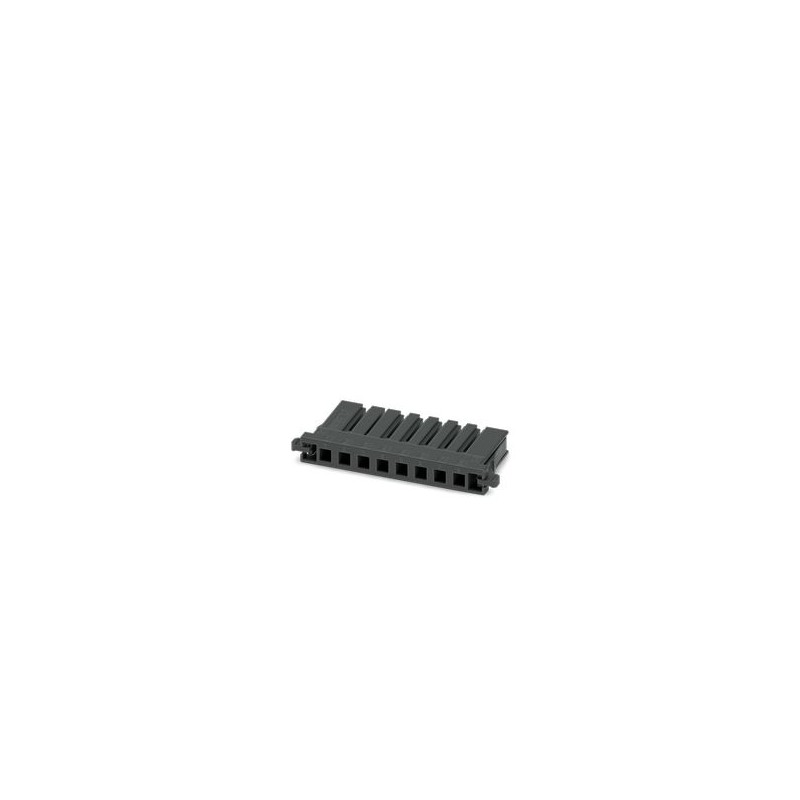

D32PC 2,2/ 8-5,08-X
1376529
PHOENIX_CONTACT
50
Leiterplattenstecker, Farbe: schwarz, Bemessungsstrom: 8 A, Bemessungsspannung (III/2): 320 V, Kontaktart: Buchse, Reihenanzahl: 1, Polzahl: 8, Artikelfamilie: D32PC 2,2/, Rastermaß: 5,08 mm, Anschlussart: Crimpverbindung, Treiber/Leiterplatte Anschlussrichtung: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: CONNEXIS D, Verriegelung: Verriegelung durch Schnürsenkel, Befestigungsart: Schnürflansch, Verpackungsart: Kartonverpackung
Leiterplattenstecker, Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 320 V, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 8, Artikelfamilie: D32PC 2,2/, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: CONNEXIS D, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produktlinie | CONNEXIS Connectors M |
Produkttyp | Leiterplattenstecker |
Produktfamilie | D32PC 2,2/ |
Polzahl | 8 |
Rastermaß | 5,08 mm |
Anzahl der Reihen | 1 |
Nennstrom IN | 8 A |
Nennspannung UN | 320 V |
Verschmutzungsgrad | 3 |
Durchgangswiderstand | 0,9 mΩ |
Bemessungsspannung (III/3) | 250 V |
Bemessungsstoßspannung (III/3) | 4 kV |
Bemessungsspannung (III/2) | 320 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Bemessungsspannung (II/2) | 500 V |
Bemessungsstoßspannung (II/2) | 4 kV |
Verriegelung | |
Verriegelungsart | Rastverriegelung |
Befestigungsflansch | Rastflansch |
Leiteranschluss | |
Anschlussart | Crimpanschluss |
Anschlussrichtung Leiter/Platine | 0 ° |
Leiterquerschnitt AWG | 28 ... 14 |
Abisolierlänge | 4,5 mm |
Materialangaben - Gehäuse | |
Farbe (Gehäuse) | schwarz (9005) |
Isolierstoff | PBT |
Isolierstoffgruppe | II |
CTI nach IEC 60112 | 400 ≤ CTI |
Brennbarkeitsklasse nach UL 94 | V0 |
Maßzeichnung | ![]() |
Rastermaß | 5,08 mm |
Breite [w] | 54,7 mm |
Höhe [h] | 7,15 mm |
Länge [l] | 22,8 mm |
Hinweis zum Kontakt | Diese Steckverbinder sind nach DIN EN 61984, Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen diese weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
Zugfestigkeit von Crimpverbindungen | |
Ergebnis | Prüfung bestanden |
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | AWG 28 / flexibel / > 11 N |
Steck- und Ziehkräfte | |
Ergebnis | Prüfung bestanden |
Anzahl der Zyklen | 25 |
Steckkraft je Pol ca. | 3 N |
Ziehkraft je Pol ca. | 4 N |
Beständigkeit von Aufschriften | |
Prüfspezifikation | DIN EN 60068-2-70:1996-07 |
Ergebnis | Prüfung bestanden |
Polarisation und Kodierung | |
Prüfspezifikation | DIN EN 60512-13-5:2006-11 |
Ergebnis | Prüfung bestanden |
Sichtprüfung | |
Prüfspezifikation | DIN EN 60512-1-1:2003-01 |
Ergebnis | Prüfung bestanden |
Maßprüfung | |
Prüfspezifikation | DIN EN 60512-1-2:2003-01 |
Ergebnis | Prüfung bestanden |
Vibrationsprüfung | |
Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
Frequenz | 10 - 150 - 10 Hz |
Sweep-Geschwindigkeit | 1 Oktave/min |
Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
Sweep-Geschwindigkeit | 50 m/s² (60,1 Hz ... 150 Hz) |
Prüfdauer je Achse | 2,5 h |
Lebensdauerprüfung | |
Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
Stehstoßspannung auf Meereshöhe | 4,8 kV |
Durchgangswiderstand R1 | 0,9 mΩ |
Durchgangswiderstand R2 | 1 mΩ |
Steckzyklen | 25 |
Klimatische Prüfung | |
Prüfspezifikation | DIN EN ISO 6988:1997-03 |
Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
Wärmebeanspruchung | 105 °C/168 h |
Stehwechselspannung | 2,21 kV |
Schocken | |
Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
Schockform | Halbsinus |
Beschleunigung | 30g |
Schockdauer | 11 ms |
Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
Umgebungsbedingungen | |
Umgebungstemperatur (Betrieb) | -55 °C ... 105 °C (in Abhängigkeit der Derating-Kurve) |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
Thermische Prüfung | Prüfgruppe C | |
Prüfspezifikation | DIN EN 60512-5-1:2003-01 |
Geprüfte Polzahl | 10 |
Isolationswiderstand | |
Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
Isolationswiderstand benachbarte Pole | > 5 MΩ |
Luft- und Kriechstrecken | | |
Prüfspezifikation | DIN EN IEC 60664-1 (VDE 0110-1):2022-07 |
Isolierstoffgruppe | II |
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 bis <600 |
Bemessungsisolationsspannung (III/3) | 250 V |
Bemessungsstoßspannung (III/3) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
Mindestwert der Kriechstrecke (III/3) | 3,6 mm |
Bemessungsisolationsspannung (III/2) | 320 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
Mindestwert der Kriechstrecke (III/2) | 3 mm |
Bemessungsisolationsspannung (II/2) | 500 V |
Bemessungsstoßspannung (II/2) | 4 kV |
Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
Mindestwert der Kriechstrecke (II/2) | 3,6 mm |
Verpackungsart | verpackt im Karton |
