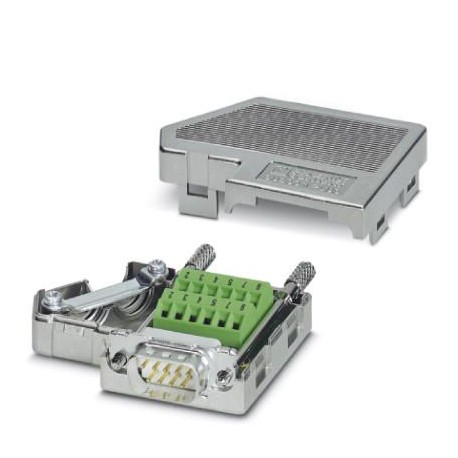

SUBCON-PLUS M2 2761839 PHOENIX CONTACT D-SUB-Busstecker
SUBCON-PLUS M2
2761839
PHOENIX_CONTACT
D-SUB-Busstecker
D-SUB Stecker, 9-polig, männlich, zwei Kabeleinführungen unter 35°, Bussystem: CAN, SUCONET K1, K2 (MOELLER), S-BUS (Saia), J-BUS (Merlin Gerin), Pinbelegung: 2, 3, 4, 5, 7, 9; an jeweils zwei Schraubklemmen
Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2761839 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 378 (C-6-2017) |
| GTIN | 4017918131814 |
| Gewicht pro Stück (exklusive Verpackung) | 15,240 g |
| Gewicht pro Stück (inklusive Verpackung) | 75,025 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 75 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 80 °C |
| Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
| Schutzart | IP20 |
Allgemein
| Nennspannung UN | 50 V |
|---|---|
| Nennstrom IN | 100 mA |
| Bussystem | CAN, SOCUNET K1, K2 (Moeller), S-BUS (Saia), J-BUS (Merlin Gerin) |
| Signal | RS-485 |
| Steckzyklen | > 200 |
| SUBCON-Befestigungsschrauben | 4-40 UNC |
| Anzugsdrehmoment | 0,4 Nm |
| Material Gehäuse | ABS, metallisiert |
| Pinbelegung | 2,3,4,5,7,9 auf je zwei Klemmen |
| MTTF | 6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) |
Anschlussdaten
| Anschluss | D-SUB-Steckanschluss |
|---|---|
| Polzahl | 9 |
| Anschlussart | D-SUB-Stecker |
| Anzugsdrehmoment | 0,4 Nm |
| Anschluss | Printanschluss |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1 mm² |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel AWG min | 26 |
| Leiterquerschnitt flexibel AWG max | 18 |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 5 mm |
| Anzugsdrehmoment | 0,4 Nm |
Normen und Bestimmungen
| Frei von lackbenetzungsstörenden Substanzen | gemäß VW-AUDI-Seat-Zentralnorm P-VW 3.10.7 57 65 0 |
|---|---|
| Anschluss gemäß Norm | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 9 |
| Kontaktausführung (EF001587) | männlich (male) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2761839-SUBCON-PLUS M2 | 223 Kbytes |
|
