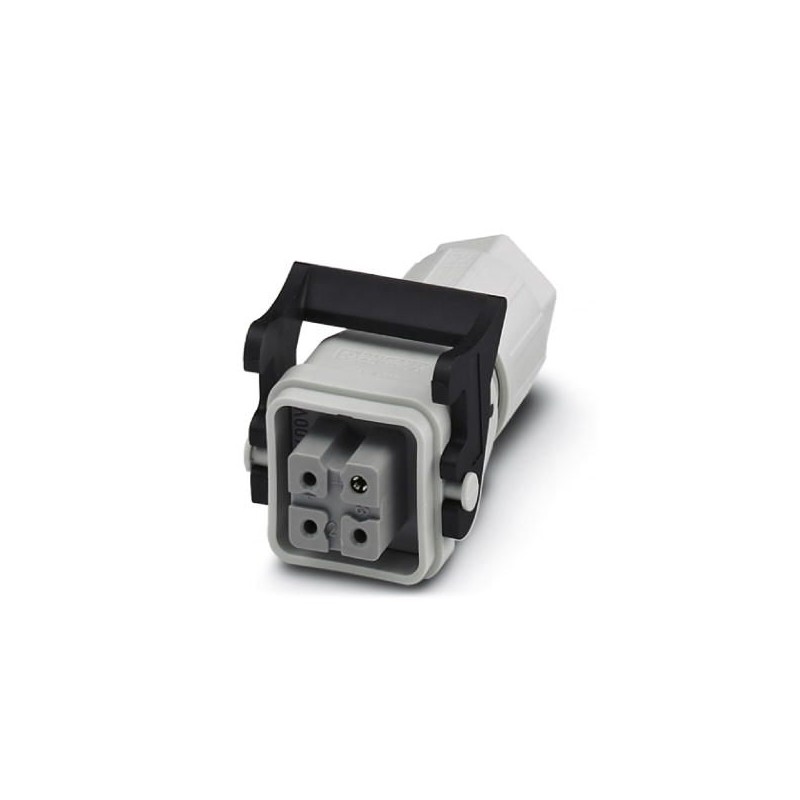

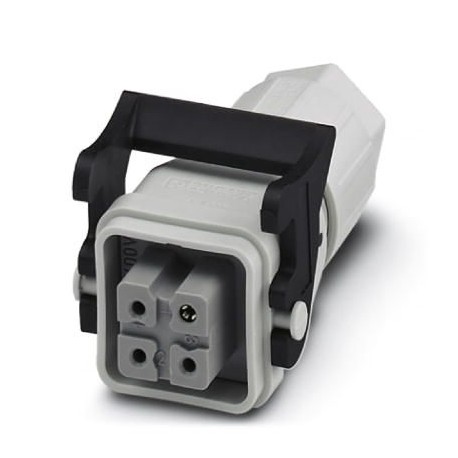

HC-A3-BUQ1,5-KML-G-PA 1641617 PHOENIX CONTACT Steckverbinder
HC-A3-BUQ1,5-KML-G-PA
1641617
PHOENIX_CONTACT
Steckverbinder
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1641617 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 501 (C-2-2017) |
| GTIN | 4017918899370 |
| Gewicht pro Stück (exklusive Verpackung) | 34,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 34,400 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Montagehinweis | Bei erneuter Kontaktierung des Leiters ist dieser über der letzten Kontaktstelle abzuschneiden. QUICKON-Komponenten dürfen nur last- / spannungslos betätigt werden. |
|---|---|
| Dieses Produkt ist nicht für den Einsatz im Außenbereich vorgesehen! | |
| Ausführung | Buchse |
| Bauform | D7 |
| Gehäuseart | Komplettgehäuse |
| Verriegelungsart | mit Längsbügel |
| Anschlusstechnik | QUICKON-Anschluss |
| Anschlussart | QUICKON-Schnellanschluss |
| Polzahl | 3 |
| Schlüsselweite Überwurfmutter | 19 mm |
| Anzugsdrehmoment-Überwurfmutter | 3 Nm |
| Leiterquerschnitt flexibel min. | 0,75 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 16 |
Leitung
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Kl.2-5, min. Drahtdurchmesser 0,2 mm |
|---|---|
| Aderisolationsmaterial | PVC / PE |
| Aderdurchmesser inkl. Isolation | 1,8 mm ... 3 mm |
| Leitungsaußendurchmesser | 6 mm ... 12 mm |
Umgebungsbedingungen
| Schutzart (IP) | IP65 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 80 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C (die Angaben des Kabelherstellers sind ebenfalls zu beachten) |
Elektrische Kennwerte
| Bemessungsstrom | 10 A |
|---|---|
| Bemerkung zur Bemessungsspannung (III/3) | 230/400 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Mechanische Kennwerte
| Anschlusshäufigkeit QUICKON-Anschluss | 10 (bei gleichem Leiterquerschnitt) |
|---|---|
| Steckzyklen | >= 500 |
Materialangaben
| Material Kontakt | Kupferlegierung |
|---|---|
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PA/PC |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440101
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641617-HC-A3-BUQ1,5-KML-G-PA | 124 Kbytes |
|
