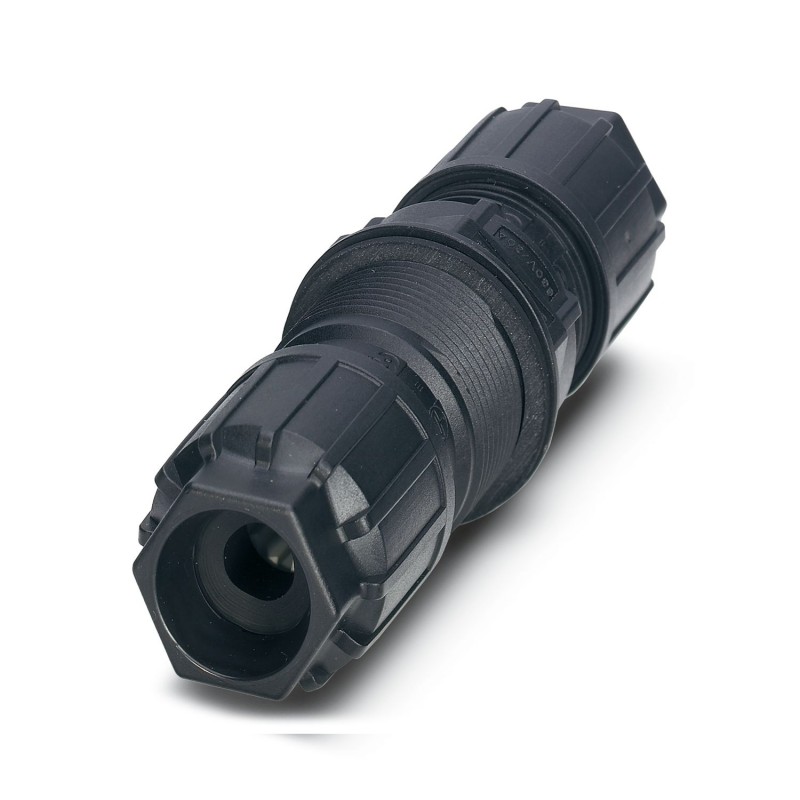

QPD CW 4X2,5/2X6-10 GY 1582530 PHOENIX CONTACT Leitungsverbinder
QPD CW 4X2,5/2X6-10 GY
1582530
PHOENIX_CONTACT
Leitungsverbinder
Kabelzusammensetztülle beidseitig mit QPD-Mutter, grau, 4polig, PE-frei 1,0 mm² ... 2,5 mm² / 630 V / 20 A, für Kabeldurchmesser von 6 mm... 10 mm.
Leitungsverbinder-Wanddurchführung beidseitig mit QPD-Mutter, grau, 4-polig ohne PE, 1,0 mm2 ... 2,5 mm2 / 630 V / 20 A, für Kabeldurchmesser 6 mm ... 10 mm.
Steckbare Gebäudeinstallationssysteme > Steckverbinder für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Wanddurchführung |
| Produktfamilie | QPD |
| Bauform | QPD 4x2,5 |
| Polzahl | 4 |
| Polkennzeichnung | 1, 2, 3, 4 |
| Anzahl der Anschlüsse | 10 |
| Anzahl der Anschlüsse je Pol | 1 |
| Kodierung | Kodierprofil |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstechnik | |
| Anschlussart geräteseitig | IDC-Anschluss |
| Häufigkeit des Anschlusses von Leitungen gleichen Querschnitts | max. 10 |
| Leiteranschluss | |
| Anschlussquerschnitt flexibel | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt starr | 1 mm² ... 2,5 mm² |
| Anschlussquerschnitt AWG | 16 ... 14 |
| Anzugsdrehmoment Überwurfmutter | 10 Nm |
| Anzugsdrehmoment Kontermutter | 5 Nm |
| Schlüsselweite Überwurfmutter | 22 mm |
| Schlüsselweite Kontermutter | 27 mm |
| Maßzeichnung |  |
| Breite | 34 mm |
| Höhe | 34 mm |
| Länge | 111 mm |
| Durchmesser | 34 mm |
| Bemessungsstoßspannung (II/2) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstrom | 20 A |
| Durchgangswiderstand | < 3 mΩ |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungspannung (III/2) | 1000 V |
| Bemessungsspannung (III/3) | 630 V |
| Nennspannung UN | 690 V |
| Nennstrom IN | 20 A |
| Mechanische Daten | |
| Steckzyklen | max. 50 |
| Material Gehäuse | PA |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | verzinnt |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
| Leitungsaußendurchmesser | 6 mm ... 10 mm (QUICKON-Mutter oder QUICKON-Steckverbinder separat bestellen) |
| Aderdurchmesser inkl. Isolation | 2 mm ... 3,8 mm |
| Polkennzeichnung | 1, 2, 3, 4 |
| Material Aderisolation | PVC/PE/TPE/Gummi |
| Halogenfreiheit | nein |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Schlagfestigkeit | IK07 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582530-QPD CW 4X2,5/2X6-10 GY | 111 Kbytes |
|
