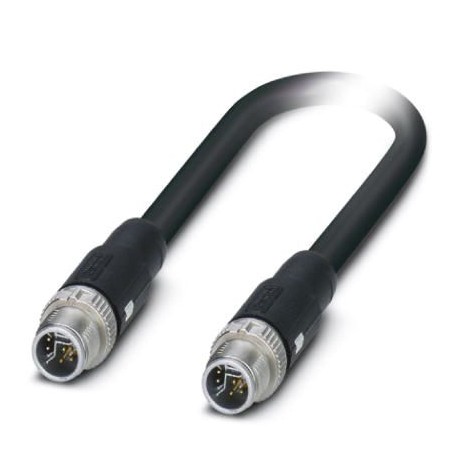

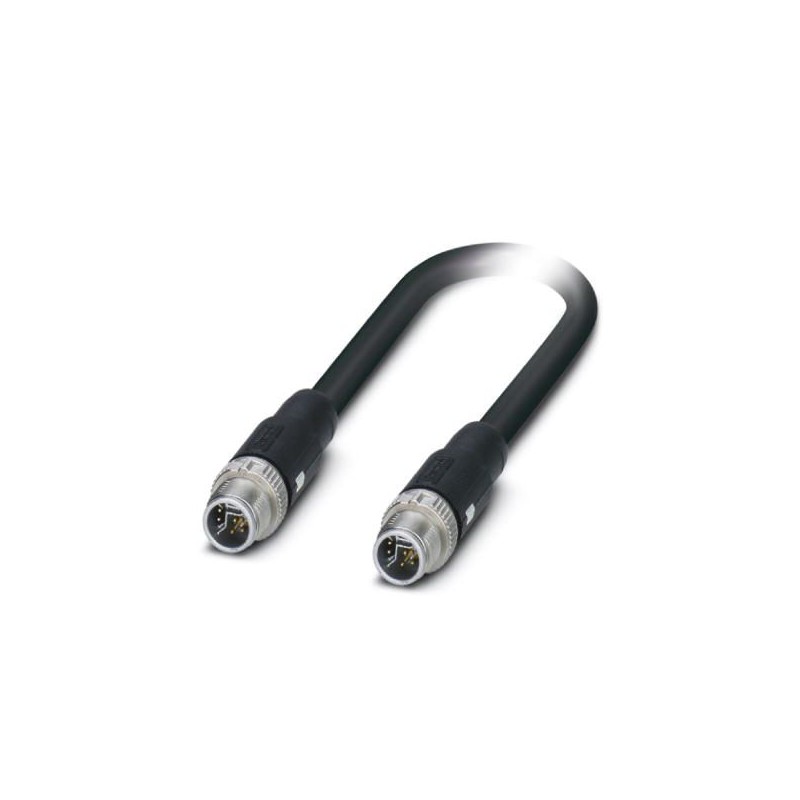

VS-M12MS-M12MS-94H-HYB/10,0SCO
1402439
PHOENIX_CONTACT
1
Hybridkabel
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1402439 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 323 (PC-2011) |
GTIN | 4046356615969 |
Gewicht pro Stück (exklusive Verpackung) | 917,000 g |
Gewicht pro Stück (inklusive Verpackung) | 917,000 g |
Zolltarifnummer | 85444210 |
Herkunftsland | PL (Polen) |
Bemessungsstrom bei 40 °C | 6 A (Power) |
---|---|
0,5 A (Daten) | |
Bemessungsspannung | 30 V (Power und Daten) |
Polzahl | 8 |
Signalart/Kategorie | Ethernet Hybrid CAT5 (IEC 11801), 100 MBit/s |
Verschmutzungsgrad | 2 |
Bauform Kopf | Stecker gerade M12 SPEEDCON / IP67 |
---|---|
Polzahl (Steckgesicht) | 8 (4+4) |
Kodierung | Y (Hybrid) |
Farbe | schwarz |
Material (Komponente) | CuZn (Kontakt) |
Ni/Au (Kontaktoberfläche) | |
PP (Kontaktträger Daten) | |
PA (Kontaktträger Power) | |
TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
Zinkdruckguss, vernickelt (Verschraubung) | |
Geschirmt | ja |
Isolationswiderstand | ≥ 100 MΩ |
Steckzyklen | ≥ 100 |
Anzugsdrehmoment | 0,4 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kabeltyp | Ethernet-Hybrid |
---|---|
Kabeltyp (Kurzzeichen) | 94H |
UL AWM Style | 20963 (80 °C / 30 V) |
Signalart/Kategorie | Ethernet Hybrid CAT5 (IEC 11801), 100 MBit/s |
Kabelaufbau | 1x4xAWG26+1x4xAWG20 |
Leiterquerschnitt | 4x 0,15 mm² (Daten) |
4x 0,6 mm² (Power) | |
AWG Signalleitung | 26 |
AWG Spannungsversorgung | 20 |
Leiteraufbau Signalleitung | 19x 0,10 mm |
Leiteraufbau Spannungsversorgung | 19x 0,20 mm |
Aderdurchmesser inkl. Isolierung | 1,05 mm (Daten) |
1,4 mm (Power) | |
Aderfarben | weiß/orange, orange, weiß/grün, grün, weiß, blau, braun, schwarz |
Gesamtverseilung | 1 Sternvierer und 4 Adern mit 2 Füllern |
Schirmung | Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 85 % |
Außenmantel, Farbe | schwarz RAL 9005 |
Kabelaußendurchmesser D | 7,6 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 5 x D |
Mindestbiegeradius, flexibel verlegt | 10 x D |
Anzahl der Biegezyklen | 2000000 |
Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
Verfahrweg | 4,5 m |
Verfahrgeschwindigkeit | 3 m/s |
Beschleunigung | 3 m/s² |
Zugfestigkeit GRP | 70 N (nach DIN EN 50565-1 bei beweglicher Verlegung) |
240 N (nach DIN EN 50565-1 bei fester Verlegung) | |
Kabelgewicht | 87 kg/km |
Außenmantel, Material | PUR |
Material Aderisolation | PP (Daten) |
PP (Power) | |
Material Leiter | blanke Cu-Litze |
Isolationswiderstand | ≥ 5 GΩ*km |
Schleifenwiderstand | ≤ 280,00 Ω/km (Daten) |
≤ 34,60 Ω/km (Power) | |
Betriebskapazität | nom. 50 nF (pro Kilometer) |
Wellenwiderstand | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
Nahnebensprechdämpfung (NEXT) | 56,3 dB (bei 4 MHz) |
50,3 dB (bei 10 MHz) | |
47,2 dB (bei 16 MHz) | |
45,8 dB (bei 20 MHz) | |
42,9 dB (bei 31,25 MHz) | |
38,4 dB (bei 62,5 MHz) | |
35,3 dB (bei 100 MHz) | |
Dämpfung | 6 dB (bei 4 MHz) |
9,5 dB (bei 10 MHz) | |
12,1 dB (bei 16 MHz) | |
13,5 dB (bei 20 MHz) | |
17,1 dB (bei 31,25 MHz) | |
24,8 dB (bei 62,5 MHz) | |
32 dB (bei 100 MHz) | |
Schirmdämpfung | ≥ 80 dB (30 MHz ... 125 MHz) |
Differentialimpedanz | 100 Ω ±5 % (bei 100 MHz) |
Nennspannung Leitung | ≤ 50 V (Spitzenwert, nicht für Starkstromzwecke) |
Prüfspannung Ader/Ader | 1500 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 1500 V (50 Hz, 1 min.) |
Besondere Eigenschaften | Frei von lackbenetzungsstörenden Substanzen |
silikonfrei | |
Flammwidrigkeit | nach UL 1581, Abschnitt 1061 |
Halogenfreiheit | nach IEC 60754 |
nach DIN VDE 0472 Teil 815 | |
Ölbeständigkeit | nach IEC 60811-2-1 |
nach VDE 0282 Teil 10 | |
Sonstige Beständigkeit | adhäsionsarm |
Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
-30 °C ... 70 °C (Kabel, bewegliche Verlegung) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
