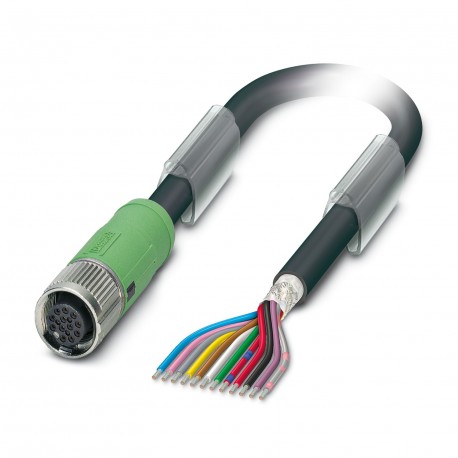

SAC-12P- 1,5-35T/FS SH SCO
1430129
PHOENIX_CONTACT
1
Sensor-/Aktor-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1430129 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Katalogseite | Seite 220 (C-2-2017) |
GTIN | 4046356322393 |
Gewicht pro Stück (exklusive Verpackung) | 160,200 g |
Gewicht pro Stück (inklusive Verpackung) | 169,800 g |
Zolltarifnummer | 85444290 |
Herkunftsland | DE (Deutschland) |
Bemessungsstrom bei 40 °C | 1,5 A |
---|---|
Bemessungsspannung | 30 V AC |
30 V DC | |
Polzahl | 12 |
Isolationswiderstand | ≥ 100 MΩ |
Kodierung | A - Standard |
Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
Statusanzeige | Nein |
Schutzschaltung/-Bauteil | unbeschaltet |
Überspannungskategorie | II |
Verschmutzungsgrad | 3 |
Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Brennbarkeitsklasse nach UL 94 | V0 |
---|---|
Material Kontakt | CuZn |
Material Kontaktoberfläche | Ni/Au |
Material Kontaktträger | PA 6.6 |
Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
Material Rändel | Zinkdruckguss, vernickelt |
Material Dichtung | NBR |
Normbezeichnung | M12-Steckverbinder |
---|---|
Normen/Bestimmungen | IEC 61076-2-101 |
Flammwidrigkeit | DIN VDE 0472 T.804, Prüfart B |
Ölbeständigkeit | DIN VDE 0472 T.803, Prüfart B |
Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10 |
Brennbarkeitsklasse nach UL 94 | V0 |
Kabeltyp | PUR/PVC schwarz Twisted Pair |
---|---|
Kabeltyp (Kurzzeichen) | 35T |
Kabelkurzzeichen | LSPYwC11Y |
UL AWM Style | 20233 / 1061 (80 °C / 300 V) |
Leiterquerschnitt | 12x 0,14 mm² (Signalleitung) |
AWG Signalleitung | 26 |
Leiteraufbau Signalleitung | 18x 0,10 mm |
Aderdurchmesser inkl. Isolierung | 1 mm ±0,05 mm (Signalleitung) |
Aderfarben | weiß-braun, grün-gelb, grau-rosa, blau-rot, schwarz-violett, grau/rosa-rot/blau |
Paarverseilung | 2 Adern zum Paar |
Gesamtverseilung | 6 Paare um Füller zur Seele |
Schirmung | Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 85 % |
Außenmantel, Farbe | schwarz RAL 9005 |
Kabelaußendurchmesser D | 8,5 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 5 x D |
Mindestbiegeradius, flexibel verlegt | 10 x D |
Anzahl der Biegezyklen | 2000000 |
Biegeradius | 85 mm |
Verfahrweg | 10 m |
Verfahrgeschwindigkeit | 3 m/s |
Beschleunigung | 10 m/s² |
Kabelgewicht | 87 kg/km |
Außenmantel, Material | PUR |
Material Innenmantel | PVC |
Material Aderisolation | PVC |
Material Leiter | verzinnte Cu-Litze |
Isolationswiderstand | ≥ 10 MΩ*km (bei 20 °C) |
Leiterwiderstand | ≤ 142 Ω/km (bei 20 °C) |
Nennspannung Leitung | 42 V AC |
Prüfspannung Leitung | 1500 V AC |
Besondere Eigenschaften | schleppkettentauglich |
Flammwidrigkeit | nach DIN EN 60332-1-2 |
nach VW-1 | |
Halogenfreiheit | nach EN 50267-2-1 |
Ölbeständigkeit | nach DIN EN 60811-2-1 |
Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig nach EN 50396 |
Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Kabel, feste Verlegung) |
-5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes | |
PHOENIX CONTACT-1430129-SAC-12P- 1,5-35T/FS SH SCO | 154 Kbytes |
