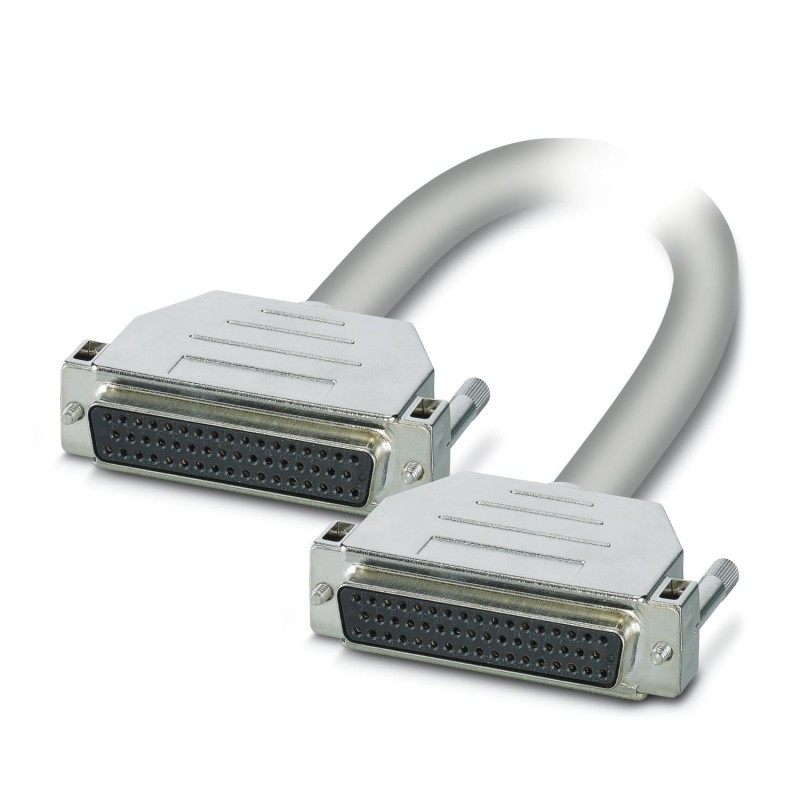

CABLE-D50SUB/B/B/HF/S/ 1,0M 1066672 PHOENIX CONTACT Konfektioniertes, geschirmtes, halogenfreies Rundkabel A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CABLE-D50SUB/B/B/HF/S/ 1,0M 1066672 PHOENIX CONTACT Konfektioniertes, geschirmtes, halogenfreies Rundkabel A..

CABLE-D50SUB/B/B/HF/S/ 1,0M

1066672

PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Konfektioniertes, geschirmtes, halogenfreies Rundkabel; Anschluss 1: D-SUB-Buchsenleiste (1x 50-polig); Anschluss 2: D-SUB-Buchsenleiste (1x 50-polig); Kabellänge: 1 m

Konfektioniertes, geschirmtes und halogenfreies Rundkabel; Anschluss 1: Buchse D-SUB (1x 50-polig); Anschluss 2: Buchse D-SUB (1x 50-polig); Kabellänge: 1 m

Mehr Infos


Industriesteuerungen SPS > SPS-Verbindungskabel

Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $203.64
Stückpreis: $203.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1066672
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 573 (C-5-2019)
GTIN4055626733937
Gewicht pro Stück (exklusive Verpackung)0,000 g
Gewicht pro Stück (inklusive Verpackung)0,000 g
Zolltarifnummer85444290
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Maximal zulässiger Strom pro Pfad im abgerollten Zustand

Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (feste Verlegung)
-10 °C ... 70 °C (bewegliche Verlegung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Max. Einsatzhöhe≤ 2000 m
SchutzartIP20
≥ IP54 (Einbauort)
Zurück nach oben

Allgemein

Max. zulässige Betriebsspannung25 V AC
60 V DC
Strombelastbarkeit je Pfad max.2 A (50 °C)
1 A (70 °C)
Kabellänge1 m
Kabelaußendurchmesser12,8 mm ±0,5 mm
Einzelader, Querschnitt0,25 mm²
Einzelader, Querschnitt [AWG]24
Einzelader, Anzahl Litzen14
Einzelader, MaterialCu blank
Aderdurchmesser inklusive Isolierung1,2 mm ±0,05 mm
Kleinster Biegeradius, fest verlegt107 mm
Kleinster Biegeradius, beweglich verlegt200 mm
Biegezyklen5000 (bei Radius ≥ 15x Außendurchmesser)
Schirmungja
Geflecht aus verzinnten Kupferdrähten
Leitungs-Isolationswiderstand≥ 20 MΩ/km (bei 20 °C)
Leitungs-Widerstand≤ 80 Ω/km (bei 20 °C)
Außenmantel, Materialhalogenfreie Ummantelung
Außenmantel, Farbegrau
Nennbetriebsart100 % ED
Zurück nach oben

Anschlussdaten

Benennung AnschlussFeldebene
AnschlussartD-SUB-Buchsenleiste
SchraubengewindeUNC 4-40
Anzahl der Anschlüsse1
Polzahl50
Anzugsdrehmoment0,2 Nm
Steckzyklen> 200
Zurück nach oben

Anschlussdaten 2

Benennung AnschlussSteuerungsebene
AnschlussartD-SUB-Buchsenleiste
SchraubengewindeUNC 4-40
Anzahl der Anschlüsse1
Polzahl50
Anzugsdrehmoment0,2 Nm
Steckzyklen> 200
Zurück nach oben

Normen und Bestimmungen

FlammwidrigkeitIEC 60332-1-2
VDE 0842, Teil 332-1-2
IEC 60332-3-22
Ölbeständigkeitgegen gelegentliche Spritzer
Benzinfestigkeitgegen gelegentliche Spritzer
BenennungLuft- und Kriechstrecken
Normen/BestimmungenDIN EN 50178
Bemessungsisolationsspannung125 V
Bemessungsstoßspannung1,2 kV
IsolierungFunktionsisolierung
Verschmutzungsgrad2
ÜberspannungskategorieII
Zurück nach oben

Unterstützte Steuerung

Steuerunguniversal
Zurück nach oben

Farbcode

Steckverbinder 1 = Steckverbinder 2 (optional) = AderfarbeD-SUB50 (1) = D-SUB50 (1) = weiß
D-SUB50 (2) = D-SUB50 (2) = braun
D-SUB50 (3) = D-SUB50 (3) = grün
D-SUB50 (4) = D-SUB50 (4) = gelb
D-SUB50 (5) = D-SUB50 (5) = grau
D-SUB50 (6) = D-SUB50 (6) = rosa
D-SUB50 (7) = D-SUB50 (7) = blau
D-SUB50 (8) = D-SUB50 (8) = rot
D-SUB50 (9) = D-SUB50 (9) = schwarz
D-SUB50 (10) = D-SUB50 (10) = violett
D-SUB50 (11) = D-SUB50 (11) = grau-rosa
D-SUB50 (12) = D-SUB50 (12) = rot-blau
D-SUB50 (13) = D-SUB50 (13) = weiß-grün
D-SUB50 (14) = D-SUB50 (14) = braun-grün
D-SUB50 (15) = D-SUB50 (15) = weiß-gelb
D-SUB50 (16) = D-SUB50 (16) = gelb-braun
D-SUB50 (17) = D-SUB50 (17) = weiß-grau
D-SUB50 (18) = D-SUB50 (18) = grau-braun
D-SUB50 (19) = D-SUB50 (19) = weiß-rosa
D-SUB50 (20) = D-SUB50 (20) = rosa-braun
D-SUB50 (21) = D-SUB50 (21) = weiß-blau
D-SUB50 (22) = D-SUB50 (22) = braun-blau
D-SUB50 (23) = D-SUB50 (23) = weiß-rot
D-SUB50 (24) = D-SUB50 (24) = braun-rot
D-SUB50 (25) = D-SUB50 (25) = weiß-schwarz
D-SUB50 (26) = D-SUB50 (26) = braun-schwarz
D-SUB50 (27) = D-SUB50 (27) = grau-grün
D-SUB50 (28) = D-SUB50 (28) = gelb-grau
D-SUB50 (29) = D-SUB50 (29) = rosa-grün
D-SUB50 (30) = D-SUB50 (30) = gelb-rosa
D-SUB50 (31) = D-SUB50 (31) = grün-blau
D-SUB50 (32) = D-SUB50 (32) = gelb-blau
D-SUB50 (33) = D-SUB50 (33) = grün-rot
D-SUB50 (34) = D-SUB50 (34) = gelb-rot
D-SUB50 (35) = D-SUB50 (35) = grün-schwarz
D-SUB50 (36) = D-SUB50 (36) = gelb-schwarz
D-SUB50 (37) = D-SUB50 (37) = grau-blau
D-SUB50 (38) = D-SUB50 (38) = rosa-blau
D-SUB50 (39) = D-SUB50 (39) = grau-rot
D-SUB50 (40) = D-SUB50 (40) = rosa-rot
D-SUB50 (41) = D-SUB50 (41) = grau-schwarz
D-SUB50 (42) = D-SUB50 (42) = rosa-schwarz
D-SUB50 (43) = D-SUB50 (43) = blau-schwarz
D-SUB50 (44) = D-SUB50 (44) = rot-schwarz
D-SUB50 (45) = D-SUB50 (45) = weiß-braun-schwarz
D-SUB50 (46) = D-SUB50 (46) = gelb-grün-schwarz
D-SUB50 (47) = D-SUB50 (47) = grau-rosa-schwarz
D-SUB50 (48) = D-SUB50 (48) = blau-rot-schwarz
D-SUB50 (49) = D-SUB50 (49) = weiß-grün-schwarz
D-SUB50 (50) = D-SUB50 (50) = grün-braun-schwarz
Zurück nach oben

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 5.027242200
eCl@ss 5.127242200
eCl@ss 6.027249200
eCl@ss 7.027249205
eCl@ss 8.027249205
eCl@ss 9.027242220
Zurück nach oben

ETIM

ETIM 5.0EC000237
ETIM 6.0EC000237
ETIM 7.0EC000237
Zurück nach oben

ETIM for 1066672 Industriesteuerungen SPS (EC000237)
Merkmal Wert
Funktion (EF000030) SPS-sonstige Geräte
Länge (EF001438) 1 m
Geeignet für Eingangskarte SPS (EF008271) Ja
Geeignet für Ausgangskarte SPS (EF008272) Ja
Geeignet für digitale Signale (EF008273) Ja
Geeignet für analoge Signale (EF008274) Ja
Ausführung elektrischer Anschluss, feldseitig (EF005525) sonstige
Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) sonstige
Polzahl (EF001391) 50
