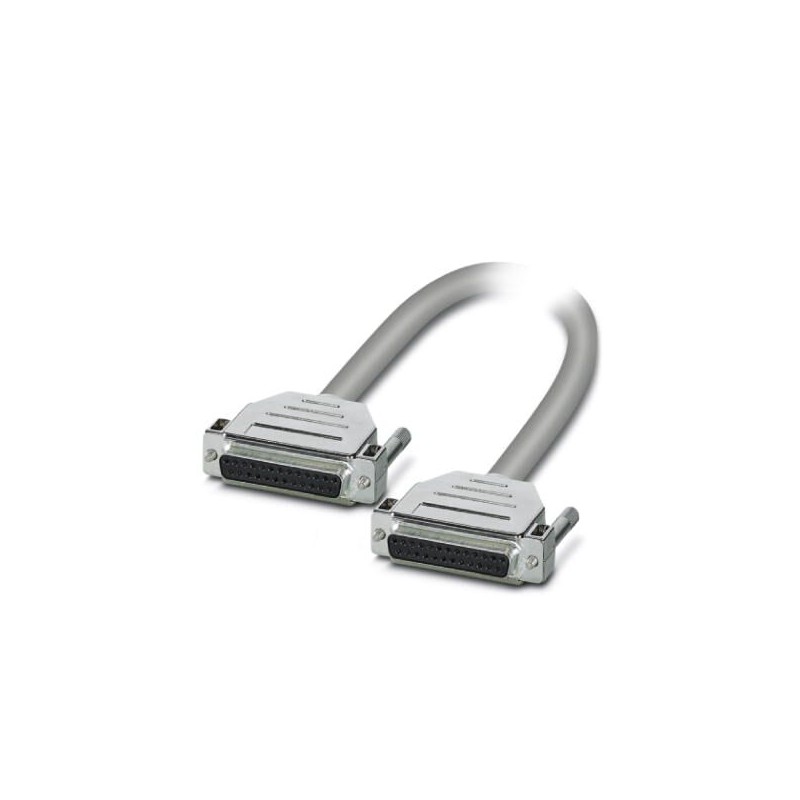

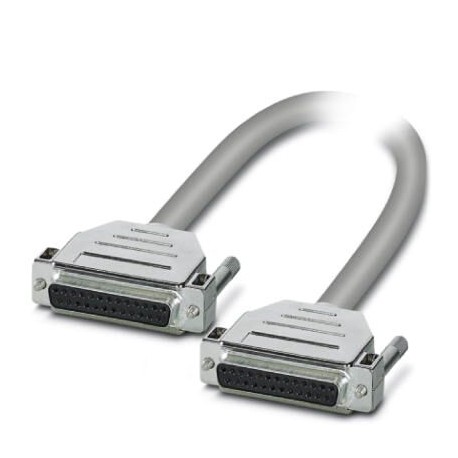

CABLE-D25SUB/B/B/HF/S/ 1,0M 1066657 PHOENIX CONTACT Konfektioniertes, geschirmtes, halogenfreies Rundkabel A..
CABLE-D25SUB/B/B/HF/S/ 1,0M
1066657
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Konfektioniertes, geschirmtes, halogenfreies Rundkabel; Anschluss 1: D-SUB-Buchsenleiste (1x 25-polig); Anschluss 2: D-SUB-Buchsenleiste (1x 25-polig); Kabellänge: 1 m
Konfektioniertes, geschirmtes und halogenfreies Rundkabel; Anschluss 1: Buchse D-SUB (1x 25-polig); Anschluss 2: Buchse D-SUB (1x 25-polig); Kabellänge: 1 m
Industriesteuerungen SPS > SPS-Verbindungskabel
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1066657 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 573 (C-5-2019) |
| GTIN | 4055626732688 |
| Gewicht pro Stück (exklusive Verpackung) | 0,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 0,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (feste Verlegung) |
|---|---|
| -10 °C ... 70 °C (bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Schutzart | IP20 |
| ≥ IP54 (Einbauort) |
Allgemein
| Max. zulässige Betriebsspannung | 25 V AC |
|---|---|
| 60 V DC | |
| Strombelastbarkeit je Pfad max. | 2 A (50 °C) |
| 1 A (70 °C) | |
| Kabellänge | 1 m |
| Kabelaußendurchmesser | 9,8 mm ±0,5 mm |
| Einzelader, Querschnitt | 0,25 mm² |
| Einzelader, Querschnitt [AWG] | 24 |
| Einzelader, Anzahl Litzen | 14 |
| Einzelader, Material | Cu blank |
| Aderdurchmesser inklusive Isolierung | 1,2 mm ±0,05 mm |
| Kleinster Biegeradius, fest verlegt | 82 mm |
| Kleinster Biegeradius, beweglich verlegt | 155 mm |
| Biegezyklen | 5000 (bei Radius ≥ 15x Außendurchmesser) |
| Schirmung | ja |
| Geflecht aus verzinnten Kupferdrähten | |
| Leitungs-Isolationswiderstand | ≥ 20 MΩ/km (bei 20 °C) |
| Leitungs-Widerstand | ≤ 80 Ω/km (bei 20 °C) |
| Außenmantel, Material | halogenfreie Ummantelung |
| Außenmantel, Farbe | grau |
| Nennbetriebsart | 100 % ED |
Anschlussdaten
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | D-SUB-Buchsenleiste |
| Schraubengewinde | UNC 4-40 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 25 |
| Anzugsdrehmoment | 0,2 Nm |
| Steckzyklen | > 200 |
Anschlussdaten 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | D-SUB-Buchsenleiste |
| Schraubengewinde | UNC 4-40 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 25 |
| Anzugsdrehmoment | 0,2 Nm |
| Steckzyklen | > 200 |
Normen und Bestimmungen
| Flammwidrigkeit | IEC 60332-1-2 |
|---|---|
| VDE 0842, Teil 332-1-2 | |
| IEC 60332-3-22 | |
| Ölbeständigkeit | gegen gelegentliche Spritzer |
| Benzinfestigkeit | gegen gelegentliche Spritzer |
| Benennung | Luft- und Kriechstrecken |
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 125 V |
| Bemessungsstoßspannung | 1,2 kV |
| Isolierung | Funktionsisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Farbcode
| Steckverbinder 1 = Steckverbinder 2 (optional) = Aderfarbe | D-SUB25 (1) = D-SUB25 (1) = weiß |
|---|---|
| D-SUB25 (2) = D-SUB25 (2) = braun | |
| D-SUB25 (3) = D-SUB25 (3) = grün | |
| D-SUB25 (4) = D-SUB25 (4) = gelb | |
| D-SUB25 (5) = D-SUB25 (5) = grau | |
| D-SUB25 (6) = D-SUB25 (6) = rosa | |
| D-SUB25 (7) = D-SUB25 (7) = blau | |
| D-SUB25 (8) = D-SUB25 (8) = rot | |
| D-SUB25 (9) = D-SUB25 (9) = schwarz | |
| D-SUB25 (10) = D-SUB25 (10) = violett | |
| D-SUB25 (11) = D-SUB25 (11) = grau-rosa | |
| D-SUB25 (12) = D-SUB25 (12) = rot-blau | |
| D-SUB25 (13) = D-SUB25 (13) = weiß-grün | |
| D-SUB25 (14) = D-SUB25 (14) = braun-grün | |
| D-SUB25 (15) = D-SUB25 (15) = weiß-gelb | |
| D-SUB25 (16) = D-SUB25 (16) = gelb-braun | |
| D-SUB25 (17) = D-SUB25 (17) = weiß-grau | |
| D-SUB25 (18) = D-SUB25 (18) = grau-braun | |
| D-SUB25 (19) = D-SUB25 (19) = weiß-rosa | |
| D-SUB25 (20) = D-SUB25 (20) = rosa-braun | |
| D-SUB25 (21) = D-SUB25 (21) = weiß-blau | |
| D-SUB25 (22) = D-SUB25 (22) = braun-blau | |
| D-SUB25 (23) = D-SUB25 (23) = weiß-rot | |
| D-SUB25 (24) = D-SUB25 (24) = braun-rot | |
| D-SUB25 (25) = D-SUB25 (25) = weiß-schwarz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
