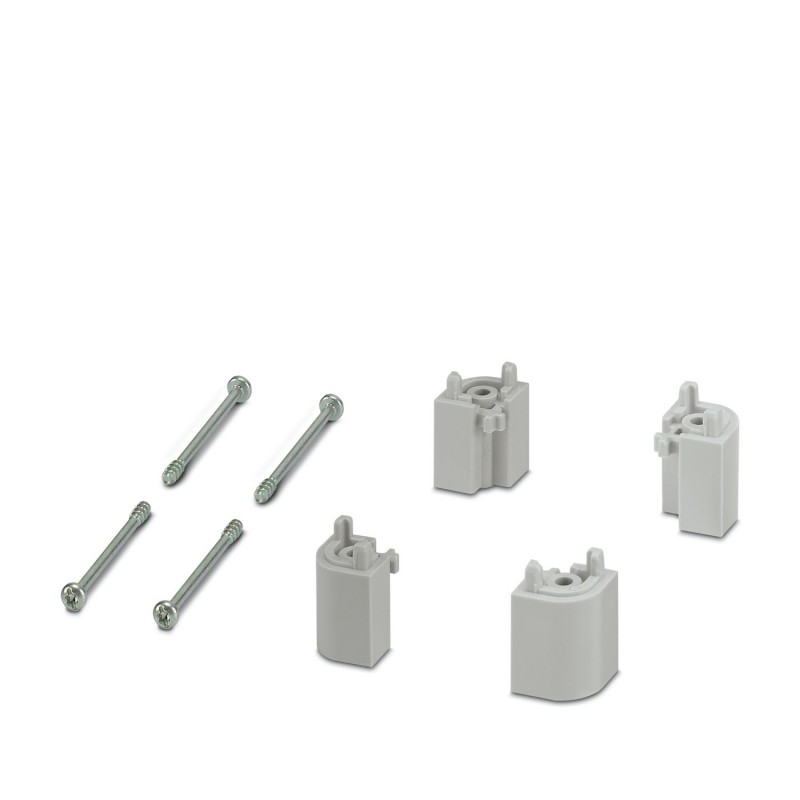

UCS HAC 7035 2203399 PHOENIX CONTACT Höhenadapter
UCS HAC 7035
2203399
PHOENIX_CONTACT
Höhenadapter
Höhenadapter für den Einsatz im UCS-Gehäuse für 67-mm-Varianten; Polykarbonat; hellgraue Farbe ähnlich RAL 7035
Höhenadapter zur Verwendung im UCS-Gehäuse für 67 mm Varianten; Polycarbonat; Farbe lichtgrau ähnlich RAL 7035
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Montagehinweis | Beachten Sie bitte das Familiendatenblatt im Download-Bereich. |
| Produkttyp | Höhenadapter |
| Gehäuseart | Universalgehäuse |
| Gehäuseserie | UCS |
| Lüftungsöffnung vorhanden | nein |
| Datenpflegestand | |
| Artikelrevision | 00 |
| Breite | 16,1 mm |
| Höhe | 16,1 mm |
| Tiefe | 25 mm |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 225 |
| Isolierstoff | PC |
| Material Gehäuse | PC |
| Oberflächenbeschaffenheit | unbehandelt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Wärmebeständigkeit / Kugeldruckprüfung | |
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Prüfung auf lackbenetzungsstörende Stoffe | |
| Prüfspezifikation | VW PV 3.10.7:2005-02 |
| Ergebnis | Prüfung bestanden |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Ergebnis Schutzgrad IP-Code | IP40 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP40 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 95 % |
| Montageart | Schraubmontage |
| Einbaulage | beliebig |
| Anzugsdrehmoment / Drehzahl | Verschraubung der Gehäusehälften: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Befestigung der Leiterplatte auf dem Eckeinleger: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Verpackungsart | PE-Beutel |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | offen |
| Gehäuse anreihbar (EF003088) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wandmontage möglich (EF003973) | Nein |
| Mit integrierter Leiterplattenanschlusstechnik (EF003087) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7035 |
