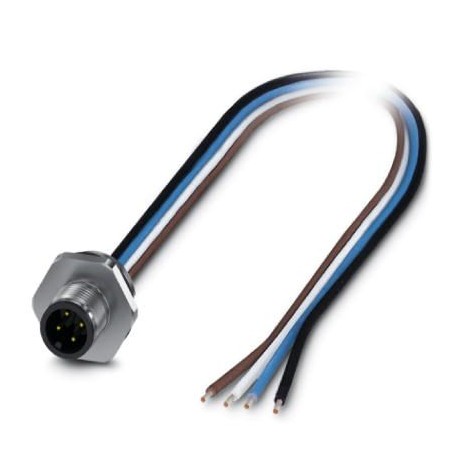

SACC-E-M12MSD-4P-M16XL/0,5 1411578 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACC-E-M12MSD-4P-M16XL/0,5
1411578
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1411578 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 36 (C-2-2017) |
| GTIN | 4046356935449 |
| Gewicht pro Stück (exklusive Verpackung) | 21,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 21,800 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) | |
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 2,5 kV |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | D - Daten |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Signalart/Kategorie | PROFINET |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Einzellitzen |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 0,8 Nm ... 1,3 Nm (Einbauseitig) |
| Montageart | Vorderwandmontage M16 x 1,5 Anzugsbegrenzung |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | FKM |
Leitung
| Kabeltyp | TPE-Litze |
|---|---|
| Leiterquerschnitt | 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,2 mm ±0,07 mm |
| Wandstärke Isolierung | 0,21 mm |
| Aderfarben | gelb, orange, weiß, blau |
| Material Aderisolation | TPE |
| Material Leiter | verzinnte Cu-Litze |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ≤ 57,6 mΩ/m |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V AC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, feste Verlegung) |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411578-SACC-E-M12MSD-4P-M16XL/0,5 | 111 Kbytes |
|
