> >>QUINT-BUFFER/24DC/24DC/40 2320393 PHOENIX CONTACT Puffermodul
Vorheriges Produkt Nächstes Produkt

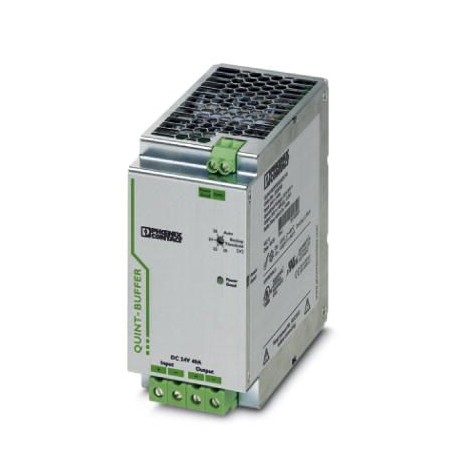

QUINT-BUFFER/24DC/24DC/40 2320393 PHOENIX CONTACT Puffermodul Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QUINT-BUFFER/24DC/24DC/40 2320393 PHOENIX CONTACT Puffermodul

QUINT-BUFFER/24DC/24DC/40

2320393

PHOENIX_CONTACT

Puffermodul

Mehr Infos


Netzteile

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $505.19
Stückpreis: $505.19

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2320393
Verpackungseinheit1 STK
VerkaufsschlüsselH1 - Stromversorgungen
KatalogseiteSeite 235 (C-6-2015)
GTIN4046356554114
Gewicht pro Stück (exklusive Verpackung)1.100,000 g
Gewicht pro Stück (inklusive Verpackung)1.490,900 g
Zolltarifnummer85049091
HerkunftslandCN (China)

Maße

Breite64 mm
Höhe130 mm
Tiefe125 mm
Breite bei alternativer Montage122 mm
Höhe bei alternativer Montage130 mm
Tiefe bei alternativer Montage67 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
Klimaklasse3K3 (nach EN 60721)
Verschmutzungsgrad2
Aufstellhöhe2000 m

Eingangsdaten

Eingangsspannung24 V DC
Eingangsspannungsbereich18 V DC ... 30 V DC
Stromaufnahme (maximal)45 A (Durchleitstrom)
Stromaufnahme (Leerlauf)0,1 A (Leerlauf)
Stromaufnahme (Ladevorgang)0,7 A (Ladevorgang)
Zuschaltschwelle fix< 20 V DC (< 22 V; < 24 V; < 26 V)
Zuschaltschwelle variabel(UIN- 1 V) / 0,1 s

Ausgangsdaten (Netzbetrieb 24 V DC)

Nennausgangsspannung24 V DC
Ausgangsspannungsbereich (Abhängig von der Eingangsspannung)18 V DC ... 30,5 V DC
Nennausgangsstrom (IN)40 A
POWER BOOST (IBoost)
Selective Fuse Breaking (ISFB)

Ausgangsdaten (Batteriebetrieb 24 V DC)

Nennausgangsspannung24 V DC
Ausgangsspannungsbereich (Abhängig von der Eingangsspannung)19,2 V DC ... 27,6 V DC
Nennausgangsstrom (IN)40 A
POWER BOOST (IBoost)
Selective Fuse Breaking (ISFB)

Ausgangsdaten Allgemein

Wirkungsgrad> 99 % (Netzbetrieb, bei geladenem Energiespeicher)

Allgemein

IQ Technologynein
Nettogewicht1,1 kg
SpeichermediumElektrolytkondensator
SchutzklasseIII
MTBF (IEC 61709, SN 29500)> 902000 h (40 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: horizontal 0 mm, vertikal 50 mm

Anschlussdaten Eingang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt AWG min8
Leiterquerschnitt AWG max6
Abisolierlänge10 mm
SchraubengewindeM4

Anschlussdaten Ausgang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt AWG min8
Leiterquerschnitt AWG max6
Abisolierlänge10 mm
SchraubengewindeM4

Signalisierung

Benennung AusgangSignalausgang Power Good aktiv (High = Puffermodul ist geladen)
Beschreibung des AusgangsPower Good
Ausgangsspannung+ 24 V
Dauerlaststrom20 mA
StatusanzeigeLED "Power Good" grün
Hinweis zur StatusanzeigePuffermodul ist geladen: LED leuchtet
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
SchraubengewindeM4

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörfestigkeitEN 61000-6-2:2005
Anschluss gemäß NormCUL
Normen/BestimmungenEN 61000-4-2
Kontaktentladung4 kV (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-3
Frequenzbereich80 MHz ... 1 GHz
Prüffeldstärke10 V/m
Frequenzbereich1,4 GHz ... 2 GHz
Prüffeldstärke3 V/m
Normen/BestimmungenEN 61000-4-4
BemerkungKriterium B
Normen/BestimmungenEN 61000-6-3
EN 61000-4-6
Frequenzbereich0,15 MHz ... 80 MHz
Spannung10 V (Prüfschärfegrad 3)
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2006/95/EG
Norm - Sicherheit von TransformatorenEN 61558-2-17
Norm - Elektrische SicherheitEN 60950-1/VDE 0805 (SELV)
Norm - Ausrüstung von Starkstromanlagen mit elektronischen BetriebsmittelnEN 50178/VDE 0160 (PELV)
Norm - SchutzkleinspannungEN 60950-1 (SELV) und EN 60204 (PELV)
Norm - Sichere TrennungDIN VDE 0106-101
UL-ZulassungenUL/C-UL Recognized UL 60950-1
UL Listed UL 508
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Schock18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)< 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf 27 Mbytes
PHOENIX CONTACT-2320393-QUINT-BUFFER/24DC/24DC/40 124 Kbytes PHOENIX CONTACT-2320393-QUINT-BUFFER/24DC/24DC/40
