> PHOENIX_CONTACT>Leiterplattensteckverbinder>BCP-500-6 GN BDWH:E1-USO 5430311 PHOENIX CONTACT Leiterplattenstecker
Vorheriges Produkt Nächstes Produkt

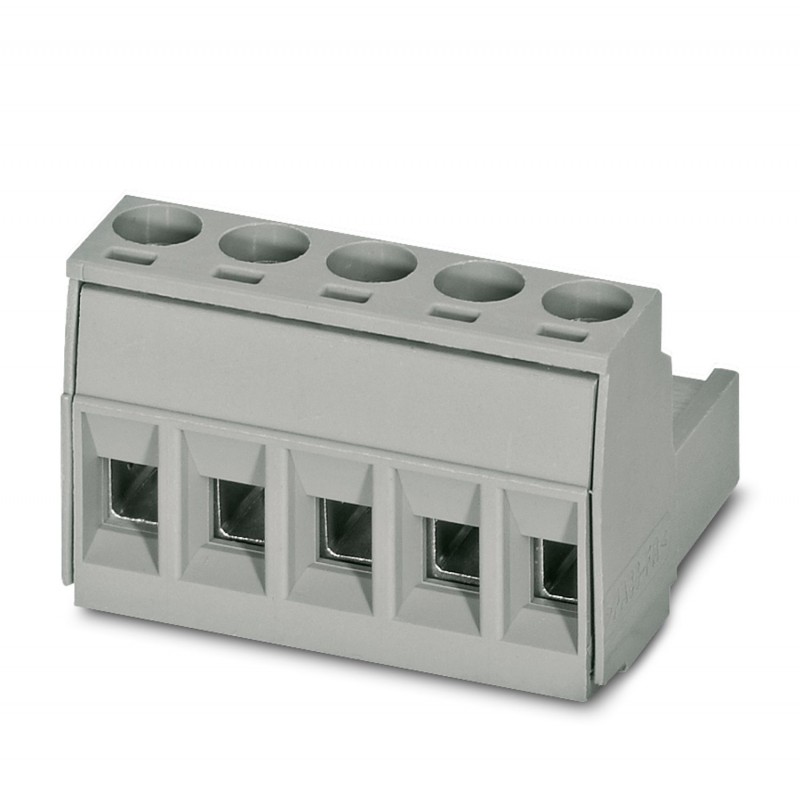

BCP-500-6 GN BDWH:E1-USO 5430311 PHOENIX CONTACT Leiterplattenstecker Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BCP-500-6 GN BDWH:E1-USO 5430311 PHOENIX CONTACT Leiterplattenstecker

BCP-500-6 GN BDWH:E1-USO

5430311

PHOENIX_CONTACT

100

Leiterplattenstecker

Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: natur, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Potentiale: 6, Anzahl der Reihen: 1, Anzahl der Pole: 6, Anzahl der Anschlüsse: 6, Artikelfamilie: BCP, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: BASICLINE 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Leiterplattenstecker, Nennquerschnitt: 2,5 mm2, Farbe: weißgrün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl: 6, Anzahl der Anschlüsse: 6, Artikelfamilie: BCP, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: H1L Philipps-Recess mit Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: BASICLINE 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenstecker
ProduktfamilieBCP
ProduktlinieCOMBICON Connectors M
Polzahl6
Rastermaß5 mm
Anzahl der Anschlüsse6
Anzahl der Reihen1
Anzahl der Potenziale6
Datenpflegestand
Artikelrevision01
Elektrische Eigenschaften
Nennstrom IN12 A
Nennspannung UN320 V
Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsspannung (III/2)320 V
Bemessungsstoßspannung (III/2)4 kV
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Anschlussdaten
Anschlusstechnik
BauformStandard
SteckverbindersystemBASICLINE 2,5
Nennquerschnitt2,5 mm²
KontaktartBuchse
Verriegelung
Verriegelungsartohne
Befestigungsflanschohne
Leiteranschluss
AnschlussartSchraubanschluss mit Zughülse
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 1,5 mm²
Lehrdorn a x b / Durchmesser2,8 mm x 2,0 mm / 2,4 mm
Abisolierlänge7 mm
Antriebsform SchraubenkopfPhilipps-Recess mit Längsschlitz (H1L)
Anzugsdrehmoment0,4 Nm ... 0,5 Nm
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)weißgrün (6019)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Maße
Rastermaß5 mm
Breite [w]30 mm
Höhe [h]15 mm
Länge [l]18,2 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Bemessungsisolationsspannung (III/2)320 V
Bemessungsstoßspannung (III/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Bemessungsisolationsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 5430311 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 6
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 5 mm
Rastermaß der Anschlüsse (EF006827) 5 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 12 A
Bemessungsspannung (EF000228) 320 V
Bemessungsstoßspannung (EF002993) 4 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C

Datasheet - PDF

▲
