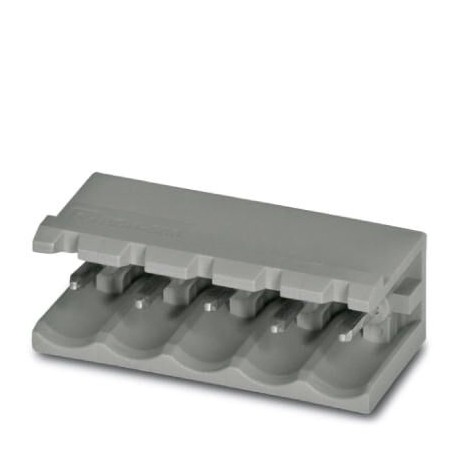

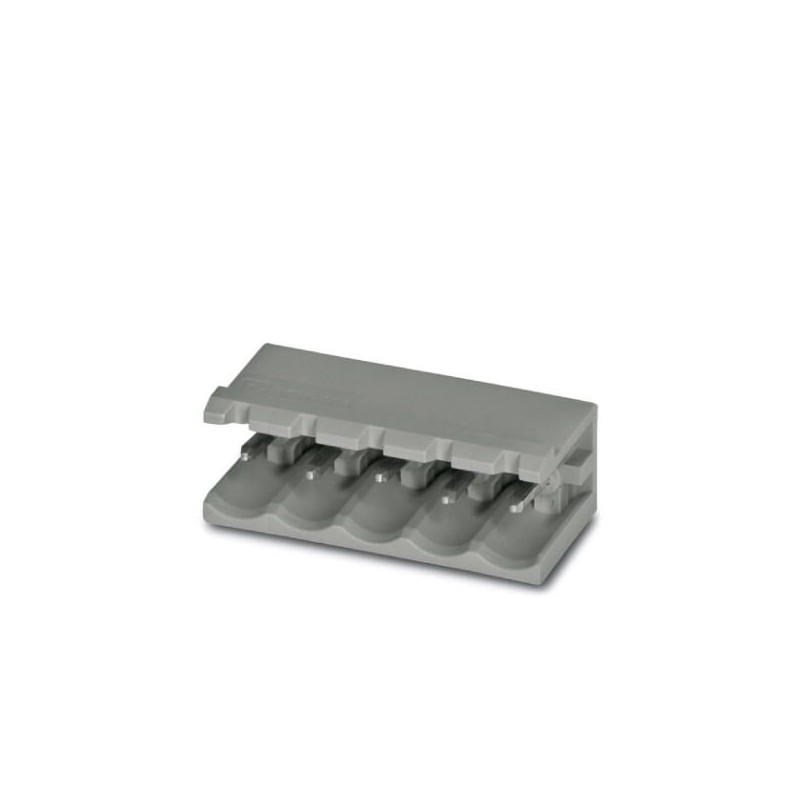

BCH-500H- 7 GN 4PA 5430402 PHOENIX CONTACT Leiterplattensteckverbinder
BCH-500H-7 GN 4PA
5430402
PHOENIX_CONTACT
100
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: weißlichgrün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktanschlussart: Stecker, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 7, Anzahl der Anschlüsse: 4, Artikelfamilie: BCH-H, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: BASICLINE 2,5, Ausrichtung der Steckfläche: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattengrundleiste, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 7, Rastermaß: 5 mm, Farbe: weißgrün, Kontaktoberfläche: Zinn, Montage: Wellenlöten
Kaufmännische Daten
| Bestellschlüssel | 5430402 |
|---|---|
| Verpackungseinheit | 100 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626380803 |
| Gewicht pro Stück (exklusive Verpackung) | 2,290 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,290 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | CN (China) |
Maße
| Länge [ l ] | 12 mm |
|---|---|
| Breite | 35 mm |
| Rastermaß | 5 mm |
| Maß a | 30 mm |
| Breite [ w ] | 35 mm |
| Höhe [ h ] | 12 mm |
| Bauhöhe | 8,6 mm |
| Länge des Lötpins | 3,4 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 12 mm |
Allgemein
| Artikelfamilie | BCH-H |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsspannung (III/2) | 320 V |
| Nennstrom IN | 12 A |
| Isolierstoff | |
| Brennbarkeitsklasse nach UL 94 | |
| Farbe | weißgrün |
| Polzahl | 7 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.23 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
