BC 17,8 OTU MKDSO KMGY S1809 1522222 PHOENIX CONTACT Hutschienenkasten für den Einsatz in Einbauverteilern n..
BC 17,8 OTU MKDSO KMGY S1809
1522222
PHOENIX_CONTACT
800
Artikel auf Anfrage, das gebe keine Rückkehr.
Hutschienenkasten für den Einsatz in Einbauverteilern nach DIN 43880, Oberseite des Reihenklemmengehäuses für Leiterplatte mit Schraubanschluss, Breite: 17,8 mm, Höhe: 89,7 mm, Tiefe: 53,4 mm, Farbe: lichtgrau (ähnlich RAL 7035)

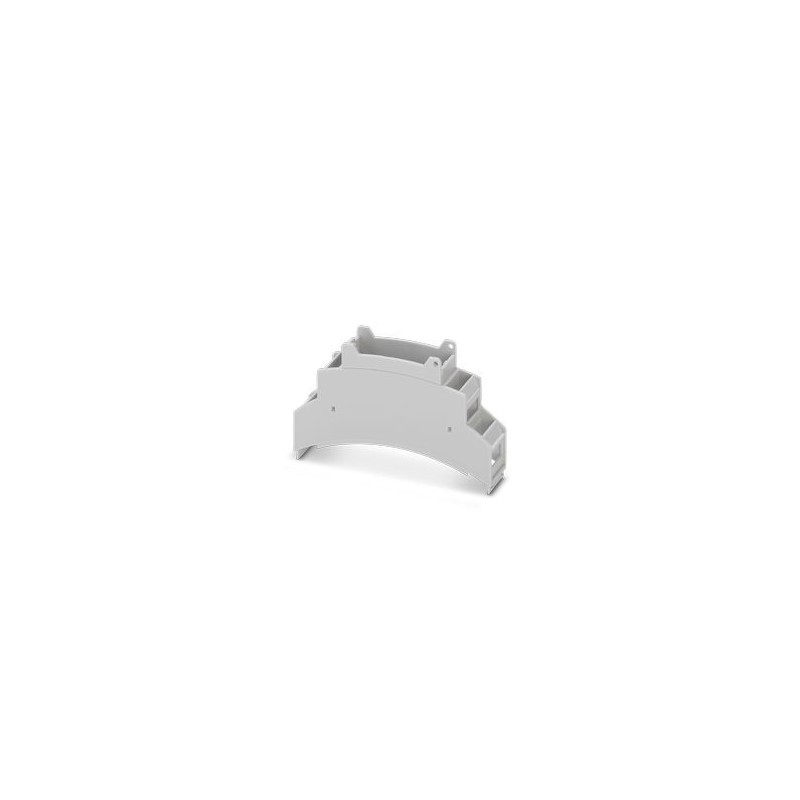

Oberseite der Box
Tragschienengehäuse für den Einsatz in Installationsverteilern nach DIN 43880, Gehäuseoberteil für Leiterplattenklemmen mit Schraubanschluss, Breite: 17,8 mm, Höhe: 89,7 mm, Tiefe: 53,4 mm, Farbe: lichtgrau (7035)
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Gehäuseoberteil |
| Produktfamilie | BC OTU MKDSO |
| Max. Polzahl | 16 (Rastermaß: 3,5 mm) |
| 12 (Rastermaß: 5 mm) | |
| Ausführung | Gehäuseoberteil für Leiterplattenklemmen mit Schraubanschluss |
| Gehäuseart | Tragschienengehäuse für den Einsatz in Installationsverteilern nach DIN 43880 |
| Lüftungsöffnung vorhanden | nein |
| Gehäuseserie | BC |
| Maßzeichnung |  |
| Breite | 17,8 mm |
| Höhe | 89,7 mm |
| Tiefe | 53,4 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,5 mm |
| Farbe | lichtgrau (7035) |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Oberflächenbeschaffenheit | unbehandelt |
| Material Gehäuse | Polycarbonat |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 95 % |
| Anzahl der Leiterplattenaufnahmen | 2 |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenstärke | 1,4 mm ... 1,5 mm |
| Montageart | Einrasten |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | geschlossen |
| Gehäuse anreihbar (EF003088) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wandmontage möglich (EF003973) | Nein |
| Mit integrierter Leiterplattenanschlusstechnik (EF003087) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7035 |
| Breite (EF000008) | 17.8 mm |
| Höhe (EF000040) | 89.7 mm |
| Tiefe (EF000049) | 53.4 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
