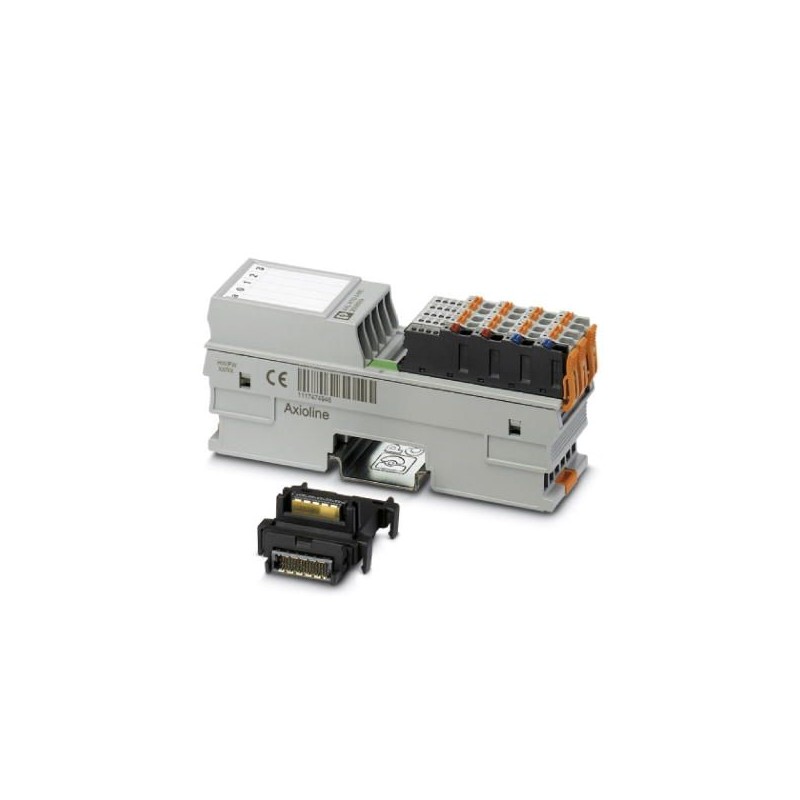

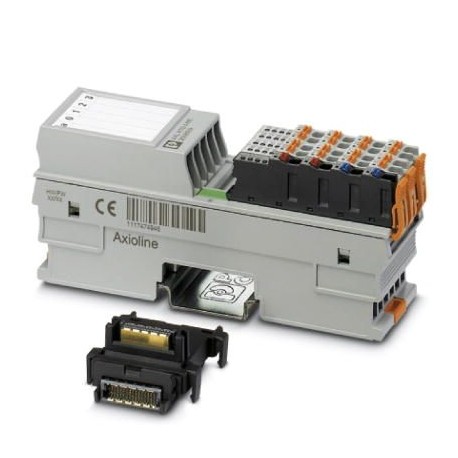

AXL F RTD4 XC 1H 1035430 PHOENIX CONTACT I/O-Modul
AXL F RTD4 XC 1H
1035430
PHOENIX_CONTACT
I/O-Modul
AxiolineF, Temperaturaufzeichnungsmodul, Analogeingänge: 4 (für resistive Temperatursensoren), Anschlusstechnik: 2, 3, 4 Leiter (geschirmt), Übertragungsrate auf lokalem Bus: 100 MBit/s, Extreme Conditions Variante, Schutzart: IP20, inkl. Bussockelmodul und AxiolineF-Steckverbindern
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünf und dreißig tausend vier hundert dreißig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626541839 |
| Gewicht pro Stück (exklusive Verpackung) | 144.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Maßzeichnung | |
|---|---|
| Beschriftung | Maßzeichnung |
| Breite | 35 mm |
| Höhe | 126.1 mm |
| Tiefe | 54 mm |
| Hinweis zu Abmessungen | Die Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Abschnitt "erfolgreich Getestet: den Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/transport) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Schutzart | IP20 |
Verbindungsdaten
| Bezeichnung | Axioline F-Stecker |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Hinweis auf die Verbindung-Methode | Bitte beachten Sie die Angaben auf der Leiterquerschnitte in der "Axioline F: system und installation" im Benutzerhandbuch. |
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Allgemeine
| Montage-Typ | DIN-schiene |
|---|---|
| Netto-Gewicht | 144 g |
| Hinweis zu Gewichtsangaben | mit Stecker und bus-sockel-Modul |
Schnittstellen
| Bezeichnung | Axioline F-local-bus |
|---|---|
| Nein. Kanäle | Zwei |
| Verbindungs-Methode | Bus-sockel-Modul |
| Übertragungsgeschwindigkeit | 100 Mbit / s |
Axioline Potenziale
| Bezeichnung | Axioline F-local-bus-Versorgung (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über bus-sockel-Modul) |
| Stromaufnahme | max. 140 mA |
| Stromverbrauch | max. 700 mW |
| Bezeichnung | Netzteil für analoge Module (UEin) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | Mit 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive welligkeit) |
| Stromaufnahme | max. 17 mA |
| Stromverbrauch | max. 400 mW |
| max. 1,1 W (bei UBusund UEin) | |
| Schutzart | Überspannungsschutz der Versorgungsspannung |
| Verpolschutz der Versorgungsspannung | |
| Überspannungsschutz Versorgungsspannung |
Analoge Eingänge
| Anzahl der Eingänge | 4 (Widerstand-Temperatur-Detektoren) |
|---|---|
| Input name | Analoge Eingänge |
| Beschreibung der Eingabe | Eingänge für resistive Temperatursensoren |
| Verbindungs-Methode | Frühlings-Käfig-Verbindung mit direktem Anschluss Methode |
| Anschlusstechnik | 2, 3, 4-Leiter (geschirmt) |
| Sensortypen (RTD) verwendet werden können | Pt, Ni, KTY, Cu-sensoren |
| Linearer Widerstand Messbereich | 0 Ω ... 500 Ω |
| 0 kΩ ... 5 kΩ | |
| Nennwert der aktuellen Quellen | 1 mA (Pt 100, Ni 100, RLin500 Ω; aktuellen Puls, die Spezifikation ist gültig, die während der sampling phase) |
| Messwert-Darstellung | 16 bit (15 bit + Vorzeichen-bit) |
| Auflösung A/D | 24 bit |
| Schutzart | Kurzschluss-Schutz, überlastschutz der Eingänge |
| Überspannungsschutz der Eingänge | |
| Überspannungsschutz der sensor versorgt | |
| Daten-Formate | IB IL S7-kompatibel |
| Input filter time | 40 ms |
Elektrische isolation
| Test Abschnitt | 5 V Kommunikation power (Logik), 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
|---|---|
| 5-V-Versorgung (Logik)/funktionserde 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Peripherie) / funktionserde 500 V AC 50 Hz 1 min. |
Normen und Vorschriften
| Mechanische tests | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g | |
| Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutz-Klasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert eins
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Eingang, Strom (EF003204) | Nein |
| Eingang, Spannung (EF003205) | Nein |
| Eingang, Widerstand (EF003206) | Ja |
| Eingang, Widerstandsthermometer (EF003207) | Ja |
| Eingang, Thermoelement (EF003208) | Nein |
| Eingangssignal konfigurierbar (EF003209) | Nein |
| Auflösung der Analogeingänge (EF003575) | 24 Bit |
| Ausgang, Strom (EF003212) | Nein |
| Ausgang, Spannung (EF003213) | Nein |
| Ausgangssignal konfigurierbar (EF003214) | Nein |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Analoge Eingänge konfigurierbar (EF008518) | Nein |
| Analoge Ausgänge konfigurierbar (EF008519) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 35 mm |
| Höhe (EF000040) | 125.893334 mm |
| Tiefe (EF000049) | 52.649984 mm |
