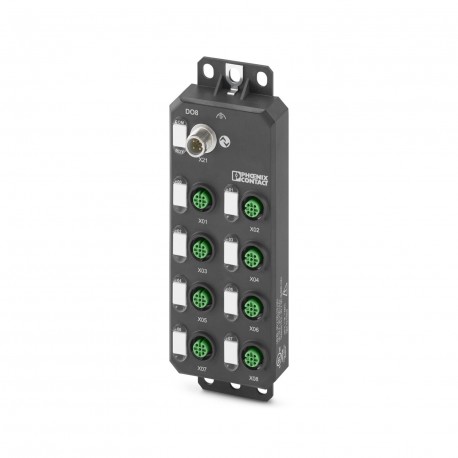

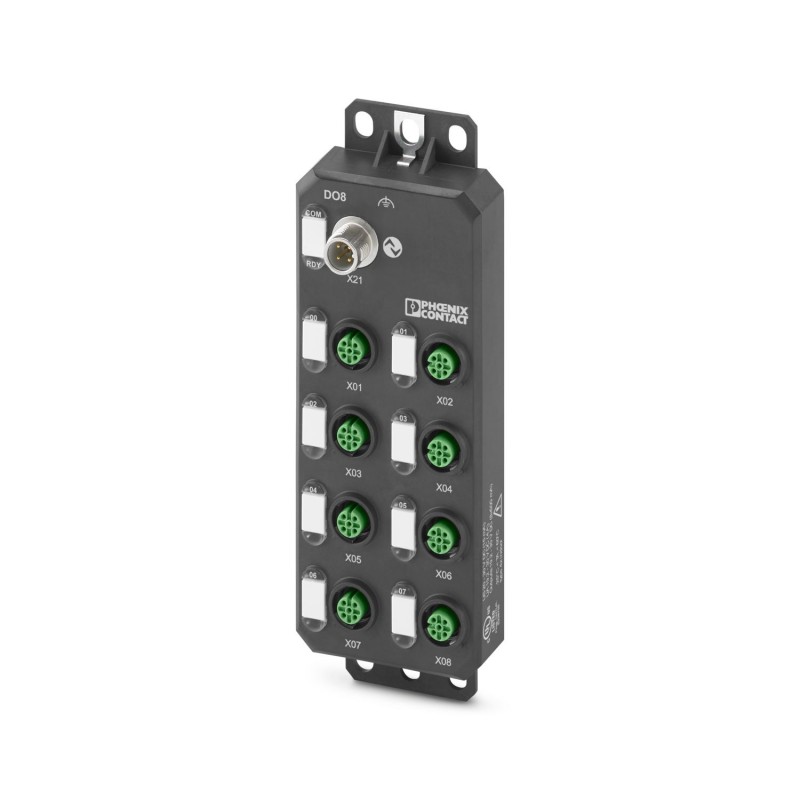

AXL E IOL DO8 M12 6P 2702659 PHOENIX CONTACT Verteilte I/O-Gerät
AXL E IOL DO8 M12 6P
2702659
PHOENIX_CONTACT
Verteilte I/O-Gerät
AxiolineE, Digitale Ausgangsausstattung, IO-Link Class B Anschlüsse: 1, Anschlussart: M12 Steckverbinder, A-kodiert, Anschlusstechnik: 5 Leiter, Digitale Ausgänge:8, 24 VDC, 500 mA, Anschlusstechnik:3 Leiter, Kunststoffgehäuse, Schutzart: IP65/IP67
Axioline E, Digitalausgabegerät, IO-Link-Ports Class B: 1, Anschlussart: M12-Steckverbinder, A-kodiert, Anschlusstechnik: 5-Leiter, Digitale Ausgänge: 8, 24 V DC, 500 mA, Anschlusstechnik: 3-Leiter, Kunststoffgehäuse, Schutzart: IP65/IP67
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Maße
| Maßzeichnung |  |
| Breite | 60 mm |
| Höhe | 141 mm |
| Tiefe | 20 mm |
| Hinweis zu Maßangaben | Die Höhe inklusive Befestigungslaschen beträgt 170 mm. Die Tiefe inklusive Stecker beträgt 30 mm. |
Hinweise
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
Materialangaben
| Material Gehäuse | Pocan® |
| Farbe | anthrazitgrau RAL 7016 |
Eingangsdaten
| IO-Link | |
| Anzahl Ports | 1 |
| Anschlussart | M12-Steckverbinder, A-kodiert |
| Anschlusstechnik | 5-Leiter |
| Porttyp | Class B |
| Spezifikation | V1.1.2 |
| Verpolschutz | ja |
| Übertragungsrate | 230,4 kBit/s (COM3) |
| Zykluszeit | < 1 ms |
| Prozessdaten-Update | < 1 ms |
| Anzahl der Prozessdaten | 16 Bit (Ausgangsdaten) |
Ausgangsdaten
| Digital: | |
| Benennung Ausgang | Digitale Ausgänge |
| Anschlussart | M12-Steckverbinder |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 8 |
| Schutzbeschaltung | Überlastschutz, Kurzschlussschutz der Ausgänge; Elektronisch |
| Ausgangsspannung | 24 V DC |
| Begrenzung induktiver Abschaltspannung | -28 V ... -15 V |
| Ausgangsstrom | max. 500 mA (je Port) |
| max. 4 A (je Gerät) | |
| Nennausgangsspannung | 24 V DC (aus der Spannung UA) |
| Belastung min | 10 kΩ |
| Ausgangsspannung im ausgeschalteten Zustand | max. 1 V |
| Ausgangsstrom im ausgeschalteten Zustand | max. 300 µA |
| Nennlast induktiv | max. 12 VA (1,2 H, 48 Ω, bei Nennspannung) |
| Nennlast Lampen | max. 12 W (bei Nennspannung) |
| Nennlast ohmsch | max. 12 W (48 Ω, bei Nennspannung) |
| Schalthäufigkeit | max. 1000 pro Sekunde |
| max. 1 pro Sekunde (bei induktiver Nennlast) | |
| max. 16 pro Sekunde (bei Lampennennlast) | |
| Rückspannungsfestigkeit gegen kurze Impulse | bedingt rückspannungsfest bis 0,5 A für 1 s |
| Verhalten bei Überlast | Auto-Restart |
| Verhalten bei induktiver Überlast | Ausgang kann zerstört werden |
| Signalverzögerung | max. 100 µs (beim Einschalten) |
| max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom) | |
| Überstromabschaltung | ab 0,7 A |
| Ausgangsstrom bei Massebruch im ausgeschalteten Zustand | < 1 mA |
Artikeleigenschaften
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline E |
| Bauform | Stand-Alone |
| Besondere Eigenschaften | Kunststoffgehäuse |
| Datenpflegestand | |
| Artikelrevision | 02 |
Elektrische Eigenschaften
| Versorgung: IO-Link | |
| Benennung | IO-Link-Port-Versorgung (L+) |
| Peripherieversorgungs-Nennspannung | 24 V DC (Wird über die IO-Link-Schnittstelle des IO-Link-Masters bereitgestellt.) |
| Versorgungsspannungsbereich | 20 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Nennstrom je Gerät | ca. 15 mA |
| Zulässige Leitungslänge | max. 20 m |
| Schutzbeschaltung | Verpolschutz; ja |
| Versorgung: Aktorik | |
| Benennung | Versorgung der Aktorik (UA) |
| Versorgungsspannung | 24 V DC (Nennspannung) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 500 mA (je Port) |
| max. 4 A (je Gerät; Beachten Sie den zur Verfügung gestellten Strom des IO-Link-Masters über UA.) | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 24-V-Versorgung (Logikversorgung) / 24-V-Versorgung (Aktorversorgung) | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: 24-V-Versorgung (Logikversorgung) / FE | 500 V AC, 50 Hz, 1 min. |
| Prüfspannung: 24-V-Versorgung (Aktorversorgung) / FE | 500 V AC, 50 Hz, 1 min. |
Anschlussdaten
| Anschlussart | M12-Steckverbinder |
| Hinweis zur Anschlussart | nach IEC 61076-2-101, M12-Anschlusstechnik |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Schutzart | IP65/IP67 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
Normen und Bestimmungen
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
Montage
| Montageart | Wandmontage |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 8 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | ohne |
| Zulässige Spannung am Ausgang (EF007553) | 24 V |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Ja |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP65/IP67 |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 59.8 mm |
| Höhe (EF000040) | 170 mm |
| Tiefe (EF000049) | 29.9 mm |
