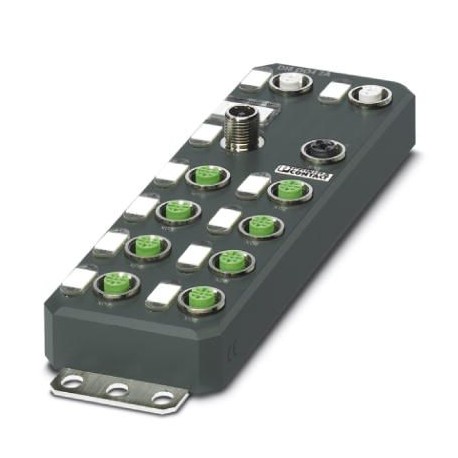

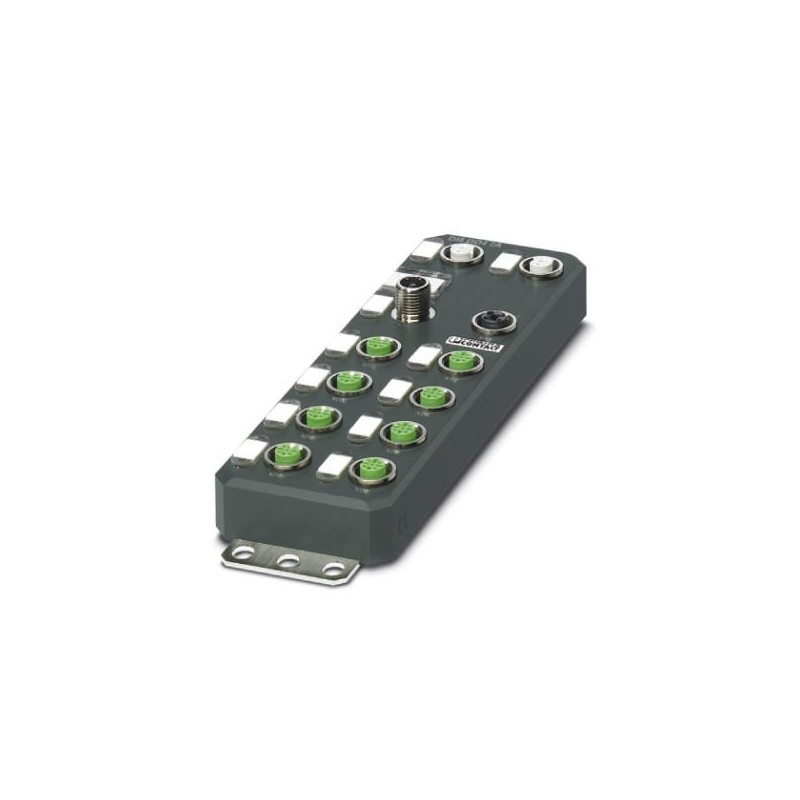

AXL E ETH DI8 DO4 2A M12 6P 2701535 PHOENIX CONTACT Dezentrales I/O-Gerät
AXL E ETH DI8 DO4 2A M12 6P
2701535
PHOENIX_CONTACT
Dezentrales I/O-Gerät
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701535 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 197 (C-6-2017) |
| GTIN | 4046356763837 |
| Gewicht pro Stück (exklusive Verpackung) | 480,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 544,500 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Breite | 60 mm |
| Höhe | 185 mm |
| Tiefe | 30,5 mm |
| Hinweis zu Maßangaben | Die Höhe beträgt 212 mm inklusive Befestigungslaschen. |
| Bohrlochabstand | 198,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP65/IP67 |
Schnittstellen
| Benennung | Ethernet |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | M12-Schnellanschlusstechnik |
| Hinweis zur Anschlussart | D-Kodiert |
| Bezeichnung Anschlussstelle | Kupferkabel |
| Übertragungsgeschwindigkeit | 10/100 MBit/s (mit Autonegotiation) |
| Polzahl | 4 |
Systemgrenzen des Buskopplers
| Benennung | Modbus/TCP |
|---|---|
| Gerätetyp | Modbus-Slave (Server) |
| Systemspezifische Protokolle | Modbus-Protokolle Modbus/TCP |
| Unterstützte Protokolle | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Spezifikation | Modbus application protocol V1.1b |
Versorgung
| Benennung | Modulelektronik und Sensorik (US) |
|---|---|
| Anschlussart | M12-Steckverbinder (T-kodiert) |
| Polzahl | 4 |
| Versorgungsspannung | 24 V DC |
| Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 140 mA ±15 % (bei 24 V DC) |
| Benennung | Aktorik (UA) |
| Anschlussart | M12-Steckverbinder (T-kodiert) |
| Polzahl | 4 |
| Versorgungsspannung | 24 V DC |
| Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 30 mA ±15 % (bei 24 V DC) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 und Typ 3 |
| Anschlussart | M12-Steckverbinder doppelt belegt |
| Anschlusstechnik | 4-Leiter |
| Anzahl der Eingänge | 8 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Sensorversorgung |
| Eingangsfilterzeit | < 1000 µs |
| Eingangsspannungsbereich "0"-Signal | 0 V ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | M12-Steckverbinder (A-kodiert) |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Ausgänge |
| Ausgangsspannung | 24 V DC |
| Nennausgangsspannung | 24 V DC (aus der Spannung UA) |
| Maximaler Ausgangsstrom je Kanal | 2 A |
| Nennlast induktiv | 48 VA (1,2 H, 48 Ω, bei Nennspannung) |
| Nennlast ohmsch | 48 W (48 Ω, bei Nennspannung) |
Potenzialtrennung
| Prüfstrecke | 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / Busanschluss (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / FE 500 V AC 50 Hz 1 min. | |
| Busanschluss (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
| Busanschluss (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
| Busanschluss (Ethernet 1) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / Busanschluss (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / FE 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 30g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
