PHOENIX_CONTACTSchnittstelleFLKM-KS40/AO16/YCS 2314260 PHOENIX CONTACT Passivmodul

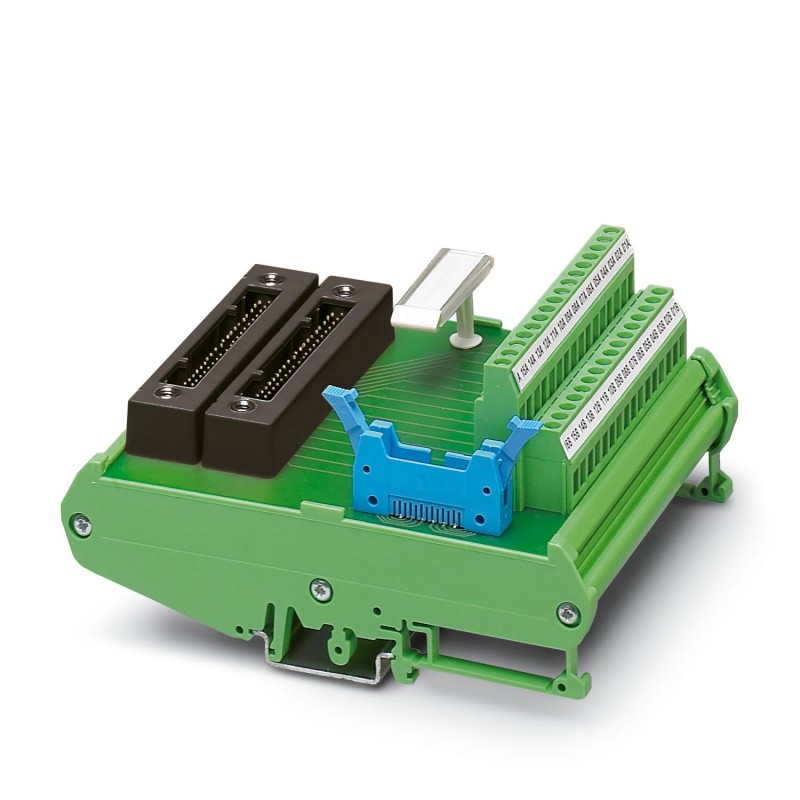

PHOENIX_CONTACT FLKM-KS40/AO16/YCS 2314260 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLKM-KS40/AO16/YCS 2314260 PHOENIX CONTACT Passivmodul

Artikel-Nr.: FLKM-KS40/AO16/YCS

Code: 2314260

Hersteller: PHOENIX_CONTACT

Beschreibung:

Passivmodul
16-Kanal-Analogmodul mit Schraubanschluss und zwei 40-poligen Systemanschlüssen. Geeignet für Yokogawa AAI543 Karte.
16-Kanal-analoges Modul mit Schraubverbindung und zwei 40-po-Systemanschlüssen. Geeignet für die Yokogawa AA1543-Karte.

Kategorien:

  • Industriesteuerungen SPS > Übergabemodul
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2314260
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 521 (C-5-2017)
GTIN4046356143776
Gewicht pro Stück (exklusive Verpackung)206,920 g
Gewicht pro Stück (inklusive Verpackung)273,900 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Maße

Breite108 mm
Höhe126 mm
Tiefe68 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Allgemein

Max. zul. Betriebsspannung30 V DC
Max. zulässiger Strom (pro Zweig)100 mA
Polzahl40
StatusanzeigeNein
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
SchutzartIP00

Anschlussdaten Anschluss 1

Benennung AnschlussFeldebene
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12

Anschlussdaten Anschluss 2

Benennung AnschlussSteuerungsebene
AnschlussartYokogawa KS kompatibel
Anzugsdrehmoment0,5 Nm
Anzahl der Anschlüsse2
Polzahl40
HinweisNutzbare Systemkabel: Phoenix Contact YUC40, Yokogawa KS1

Anschlussdaten Anschluss 3

Benennung AnschlussHART Stecker
AnschlussartHART Stecker
Anzahl der Anschlüsse1

Unterstützte Steuerung

SteuerungYOKOGAWA CS3000 CentumVP
- passende I/O-KarteAAI543
SteuerungYOKOGAWA STARDOM
- passende I/O-KarteNFAI543

Normen und Bestimmungen

Normen/BestimmungenDIN EN 50178
IEC 60664
Bemessungsisolationsspannung50 V
Bemessungsstoßspannung0,5 kV (Funktionsisolierung)
Verschmutzungsgrad2
ÜberspannungskategorieII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2314260 Industriesteuerungen SPS (EC002780)

MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertSchraubanschluss
MerkmalsnamePolzahl (EF001391)
Merkmalswert48
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert0.1 A
MerkmalsnameTiefe (EF000049)
Merkmalswert65.9 mm
MerkmalsnameBreite (EF000008)
Merkmalswert107.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert125.4 mm
MerkmalsnameMontageart (EF000003)
MerkmalswertHutschiene TH35

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-2314260-FLKM-KS40/AO16/YCS
124 Kbytes
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE
28 Mbytes
