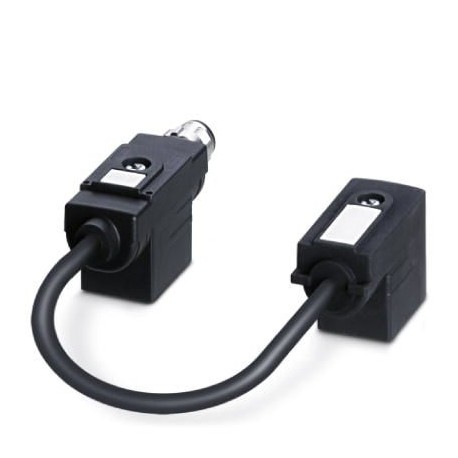

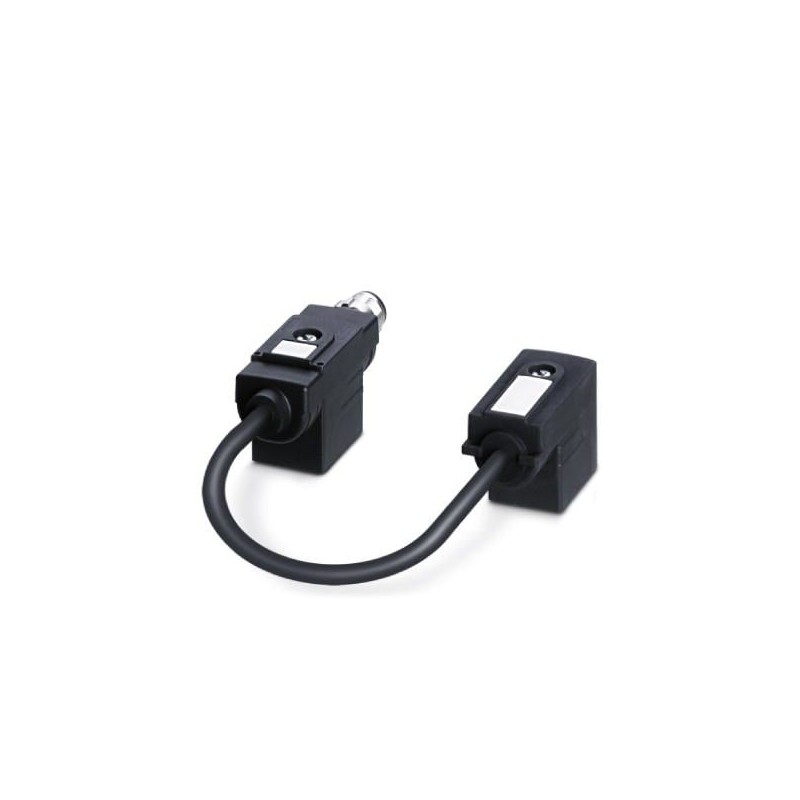

SAC-MR/0,1-116/2XBI-1L-Z SCO 1458499 PHOENIX CONTACT Doppelventilstecker-Adapter
SAC-MR/0,1-116/2XBI-1L-Z SCO
1458499
PHOENIX_CONTACT
Doppelventilstecker-Adapter
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1458499 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 265 (C-2-2017) |
| GTIN | 4046356638944 |
| Gewicht pro Stück (exklusive Verpackung) | 64,122 g |
| Gewicht pro Stück (inklusive Verpackung) | 64,122 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 24 V AC |
| 24 V DC | |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Signalart/Kategorie | NPN |
| Statusanzeige | 1 LED |
| Schutzschaltung/-Bauteil | Z-Diode |
| Impulsleistung Wmax | 40 W (bei 100 µs Rechteckimpuls) |
| Klemmspannung | 70 V (bei 2 mA Konstantstrom) |
| Sperrspannung | 50 V |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | 50 (Ventilstecker) |
| Anzugsdrehmoment | 0,6 Nm (Ventilstecker) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Kontakt Ventilstecker | CuSn |
| Material Kontaktoberfläche Ventilstecker | Sn |
| Material Kontakteinsatz Ventilstecker | PA 6.6 |
| Material Gehäuse Ventilstecker | TPU |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | TPU (Dichtung angespritzt) |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | HB |
Leitung
| Kabeltyp | PUR/PVC 0,75mm² schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | 116 |
| Kabelkurzzeichen | LiYY11Y |
| UL AWM Style | 20549 |
| Leiterquerschnitt | 3x 0,75 mm² |
| AWG Signalleitung | 18 |
| Leiteraufbau Signalleitung | 24x 0,20 mm |
| Aderdurchmesser inkl. Isolierung | 1,7 mm ±0,05 mm |
| Aderfarben | schwarz 1, schwarz 2, grün/gelb |
| Gesamtverseilung | 3 Adern längsverseilt |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Kabelaußendurchmesser D | 5,8 mm ±0,2 mm |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 1000000 |
| Verfahrgeschwindigkeit | 2 m/s |
| Beschleunigung | 2,5 m/s² |
| Außenmantel, Material | PUR |
| Material Innenmantel | PVC |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | 26 Ω/km (bei 20 °C) |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 1200 V |
| Besondere Eigenschaften | flexibel |
| Flammwidrigkeit | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| nach UL FT-2 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
