SF2C-H12-N
PANASONIC
1

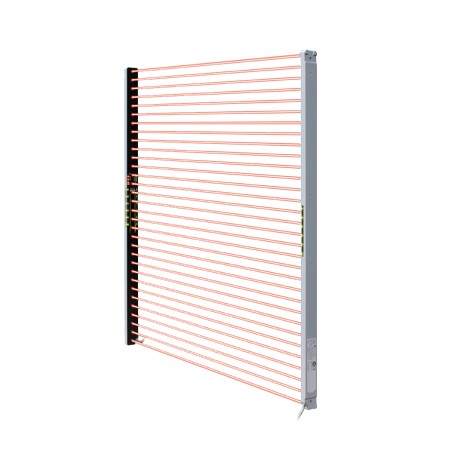

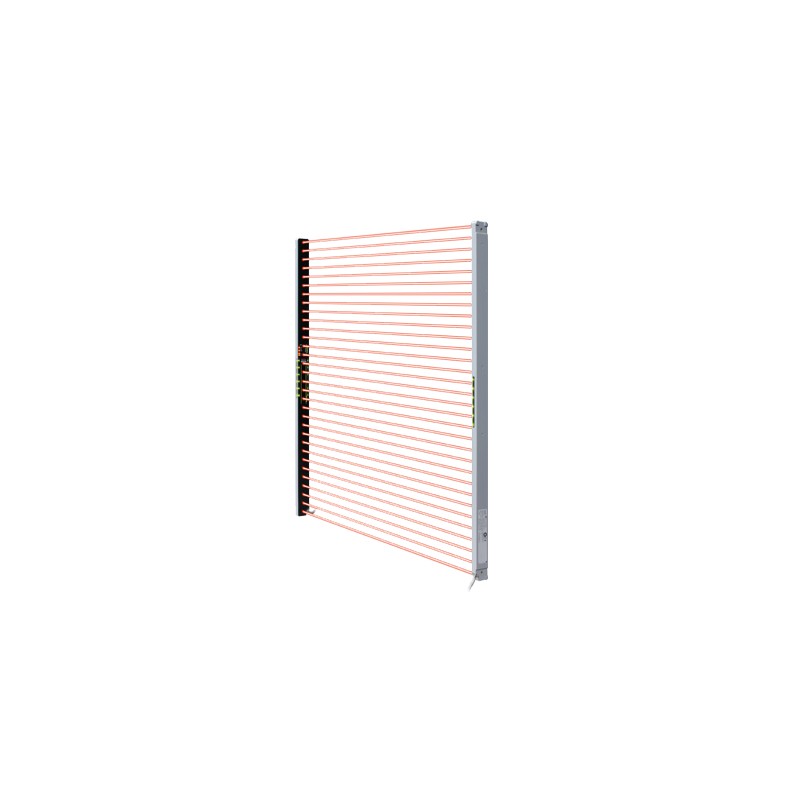

Ultra-slim-Sicherheits-Lichtgitter Typ2 (PLc, SIL1), Hand, Schutz, Schutz-Höhe 240 mm, NPN, Kabel-Typ 3m, IP67
Safety - PANASONIC > SF2B thru-beam safety sensors type 2 PLd SIL2, P - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produkt Anzahl | SF2C-H12-N |
Teilenummer | SF2C-H12-N |
Produkt | Ultra-slim-Licht-Vorhang [Typ-2-PLc, SIL1] |
Details | Handschutz Typ Min. schaltobjekt ø25 mmř0.984 in(20 mm0.787 inbeam pitch) |
Produkt-name | Ultra-slim-Licht-Vorhang [Typ2 PLc, SIL1] SF2C |
Artikel | Spezifikationen |
---|---|
Produkt Anzahl | SF2C-H12-N |
Teilenummer | SF2C-H12-N |
CE-Kennzeichnung-Richtlinie compliance | Maschinen-Richtlinie, EMV-Richtlinie, RoHS-Richtlinie |
Nein. der beam-Kanäle | Zwölf |
Schützende Höhe | 240 mm9.449 in |
Stromaufnahme:Große Mehrzweck-Anzeige leuchtet off | Emitter: 30 mA oder weniger Empfänger: 30 mA oder weniger |
Stromaufnahme:Große Mehrzweck-LED leuchtet | Sender: 35 mA oder weniger Receiver: 35 mA oder weniger |
PFHD | 3.80 x 10-9 (Hinweis) Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde. |
MTTFD | 100 Jahre oder mehr (Hinweis) Mittlere Zeit bis zu einem gefährlichen Ausfall. |
Netto-Gewicht (Gesamt von Sender und Empfänger) | 340 g ca. |
Geltenden standards:Internationaler standard | IEC 61496-1 / 2 (Typ 2), ISO 13849-1 (Kategorie 2, PLc), IEC 61508-1 bis 7 (SIL 1) |
Anwendbare Normen:Japan | JIS B 9704-1 / 2 (Typ 2), JIS B 9705-1 (Kategorie 2), JIS C 0508 (SIL 1) |
Anwendbare Normen:Europa (EU) | EN 61496-1 (Typ 2), EN ISO 13849-1 (Kategorie 2, PLc), EN 61508-1 bis 7 (SIL-1), EN 55011, EN 50178, EN 61000-6-2 (Hinweis) Bezüglich der EU-Maschinenrichtlinie, eine Benannte Stelle, TÜV Süd, zertifiziert mit der Baumusterprüfbescheinigung. |
Anwendbare Normen:Nordamerika | ANSI / UL 61496-1 / 2 (Typ 2), ANSI / UL 508, CAN / CSA 61496-1 / 2 (Typ 2), CAN / CSA C22.2 No. 14, ANSI / RIA 15.06 (Hinweis) im Hinblick auf die standards in den USA / Kanada, TÜV Süd, zertifiziert für cTUVus Mark. |
Reichweite | 0,1 bis 3 m0.328 zu 9.843 ft |
Beam pitch | 20 mm0.787 in |
Min. schaltobjekt | ø25 mmř0.984 inundurchsichtige Objekt |
Effektive öffnungswinkel | plus-oder minus-5℃ oder weniger [für eine Reichweite von über 3 m 9.843 ft (gemäß IEC 61496-2 / ANSI/UL 61496-2) ] |
Spannung | 24 V DC plus oder minus 20 % Restwelligkeit P-P 10 % oder weniger |
Steuerausgang(OSSD) | - Maximale sink-Strom: 200mA - Angelegte Spannung: wie Versorgungsspannung (zwischen dem regelausgang und -0V) - Rest-Spannung: 2,5 V oder weniger (sink current 200mA, bei Verwendung von 10m Länge Kabel) - Durchsickern-Strom: 200micro A oder weniger (Spannungsversorgung AUS-Zustand) - Maximale Belastbarkeit: 2.2 Mikro-F (Keine Last an maximaler Ausgangsstrom) - Laden Sie die Verdrahtung Widerstand: 3Ω oder weniger |
Steuerausgang(OSSD):Betriebsart | Wenn alle Balken-Kanäle empfangen werden, AUS, wenn ein oder mehrere Strahl-Kanäle sind unterbrochen (AUS, auch im Falle einer Fehlfunktion in der Sicherheits-Lichtvorhang oder die Synchronisation signal) |
Steuerausgang(OSSD):Schutzschaltung | Aufgenommen |
Reaktionszeit | AUS response: 20 ms oder weniger AUF die Antwort: 80 bis 100 ms |
Lockout output(SSD) | - Maximale sink-Strom: 60mA - Angelegte Spannung: wie Versorgungsspannung (zwischen dem lockout-Ausgang und 0V) - Rest-Spannung: 2,5 V oder weniger (sink-Strom 60mA, bei Verwendung von 10m Länge Kabel) - Durchsickern-Strom: 200micro A oder weniger (Spannungsversorgung AUS-Zustand) - Maximale Belastbarkeit: 2.2 Mikro-F (Keine Last an maximaler Ausgangsstrom) - Laden Sie die Verdrahtung Widerstand: 3Ω oder weniger |
Lockout output(SSD):Betriebsart | Während des normalen Betriebs eingeschaltet, während der Aussperrung (Hinweis) Wenn der emitter in eine lockout-Zustand, und das Licht von dem emitter betritt den Empfänger, Aussperrung Informationen übertragen werden und lockout output (SSD) werden AUSGESCHALTET. |
Lockout output(SSD):Schutzschaltung | Aufgenommen |
Störschutz-Funktion | Aufgenommen |
Test-input-Funktion | Aufgenommen |
Großes multi-Zweck-Anzeige-Funktion | Aufgenommen |
Verschmutzungsgrad | Drei |
Betriebshöhe | 2, 000 m6561.680 ftoder weniger (Anmerkung) verwenden Sie keine oder zu speichern in einer Umgebung, in Druck Atmosphärendruck oder höher auf einer Höhe von 0 m aus. |
Umwelt Beständigkeit:Schutzart | IP65, IP67 (IEC) |
Umgebungstemperatur | -10 bis +55 ℃+14 bis +131 ℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: - 25 bis +60 ℃- 13 bis +140 ° f |
Luftfeuchtigkeit | 30 bis 85 % RH, Lagerung: 30 bis 85 % RH |
Umgebungs-Beleuchtungsstärke | Glühlampe: 5,000 ℓx oder weniger an der Licht-empfangenden Gesicht |
Isolationswiderstand | 20 MΩ oder mehr bei 500 V DC megger zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
Vibration Widerstand | 10 bis 55 Hz Frequenz, 0,75 mmIn 0.030doppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
Schock-Widerstand | 300 m / sZweiBeschleunigung (30 G ca.) in X -, Y-und Z-Richtung je dreimal |
Emitting element | Infrarot-LED (Peak emission Wellenlänge: 850 nm0.034 mil) |
Kabel | 0.16 mmZwei5-Kern-hitzebeständiges PVC-Kabel, 3 m 9.842 ft lange |
Kabel-Verlängerung | Erweiterung auf bis zu 50m möglich ist, für 0,3 mmZweioder mehr, Kabel |
Material | Gehäuse: Polycarbonat-Legierung - Sensing-Oberfläche: Polycarbonat-Legierung MS-SFC-1 (Standard-Halterung): Edelstahl (SUS) |
Zubehör | MS-SFC-1 (Standard-Halterung): 1 Satz SF4C-TR25 (Test rod): 1 Nein. |
