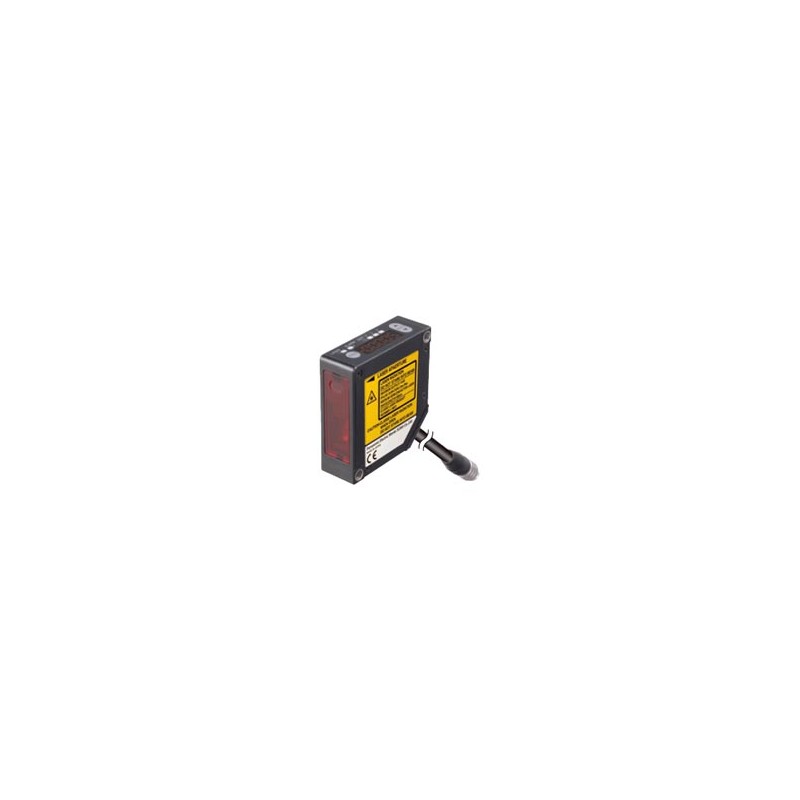

HL-G103A-RS-J PANASONIC Kompakte Laser-Verschiebungs-Sensor, spiegelung Typ, 26,3 mm, Kabel 0,5 m
HL-G103A-RS-J
PANASONIC
Kompakte Laser-Verschiebungs-Sensor, spiegelung Typ, 26,3 mm, Kabel 0,5 m
Laser Sensors - Spot Type - AN - PANASONIC > HL G1 - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Mehr Infos
▲| Produkt Anzahl | HL-G103A-RS-J |
| Teilenummer | HL-G103A-RS-J |
| Produkt | Kompakte Laser-Verschiebungs-Sensor |
| Details | Sensor head (Hohe Funktionalität geben) |
| Produkt-name | Kompakte Laser-Wegsensor HL-G1 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HL-G103A-RS-J |
| Teilenummer | HL-G103A-RS-J |
| CE-Kennzeichnung-Richtlinie compliance | EMV-Richtlinie RoHS-Richtlinie |
| Geben | Hohe Funktionalität geben |
| Measurement center distance | 26.3 mm1.035 in |
| Messbereich | ±2 mm±0.079 in |
| Auflösung | 0,5 µm0.020 mil |
| Linearität | ±0.2 % F. S. |
| Temprerature Merkmale | ± 0.08 % F. S. / ° C |
| Lichtquelle | Roter Halbleiterlaser, Klasse 1 (IEC / JIS, FDA (Hinweis: Diese Produkt entspricht 21 CFR 1040.10 und 1040.11 mit Laser Notice No. 50, dated June 24, 2007, ausgestellt vom CDRH (Center for Devices and Radiological Health) unter der FDA (Food and Drug Administration).) Laser Notice No. 50) Max. Ausgabe: 0.39 mW (Peak emission Wellenlänge: 655 nm0.026 mil) |
| Strahl Durchmesser | 0.1 × 0.1 mm0.004 × 0,004 (Hinweis) Diese Strahl-Durchmesser ist die Größe, in der mess-Entfernung. Diese Werte wurden definiert mit 1/eZwei(13.5 %) des center-Licht-Intensität. Wenn es ist eine leichte Leckage von Licht außerhalb der normalen spot-Durchmesser und wenn die Peripherie rund um die Schaltpunkt hat eine höhere Reflektivität als das Schaltpunkt selbst, dann können die Ergebnisse beeinträchtigt werden kann. |
| Empfangende element | CMOS-Bild-sensor |
| Versorgungsspannung | 24 V DC ± 10 % inklusive Restwelligkeit 0,5 V (P-P) |
| Stromaufnahme | 100 mA oder weniger |
| Sampling-rate | 200 µs, 500 µs, 1 ms, 2 ms |
| Analog-Ausgang : Spannung | Leistungsbereich: 0 bis +10,5 V (normal), 11 V (alarm) Ausgangsimpedanz: 100 Ohm |
| Analog-Ausgang : Strom | Ausgangsbereich: 3,2 bis 20.8 mA (normal), 21.6 mA (alarm) Load-Impedanz: 300 Ohm oder weniger |
| Ausgänge (OUT 1, OUT 2, OUT 3) | Urteil Ausgang oder Alarmausgang (Einstellung kann ausgewählt werden.) Wählbare NPN-transistor, offener Kollektor oder PNP-transistor open-collector -Maximale sink-Strom: 50 mA -Angelegte Spannung: 3 bis 24V DC (zwischen Ausgang und 0 V) -Restspannung: 2 V oder weniger (50 mA sink current) -Maximale source-Strom: 50 mA -Restspannung: 2,8 V oder weniger (50 mA source-Strom) |
| Ausgang (OUT 1, OUT 2, OUT 3) : Output-operation | Geöffnet, wenn die Menge an Licht ist nicht ausreichend. |
| Ausgang (OUT 1, OUT 2, OUT 3) : Kurzschluss-Schutz | Integriert (automatische Wiederherstellung) |
| Output polarity-Einstellung-Eingang | NPN-open-collector-Ausgang funktioniert, wenn 0 V angeschlossen ist. PNP-open-collector-Ausgang funktioniert, wenn 24 V DC angeschlossen ist. |
| Timing-Eingang | NPN-Ausgang arbeitet, wenn 0V angeschlossen ist und der NPN-Ausgang gesetzt ist. (Es hängt von der Einstellung.) PNP-Ausgang schaltet, wenn die externe Stromversorgung + angeschlossen ist und PNP eingestellt ist. (Es hängt von der Einstellung.) |
| Multi-Eingang | Zero set zero set off -, reset -, memory-Schalt -, Lehr -, speichern-und laser-Steuerung entsprechend zu der Eingangs Zeit. Im Fall NPN-Ausgang ausgewählt ist, die Funktion variiert je nach Zeitpunkt 0 V angeschlossen ist NPN. Bei PNP-Ausgang ist aktiviert, Funktion variiert entsprechend der Zeit, die externe Stromversorgung + angeschlossen ist. |
| - Kommunikations-Schnittstelle | RS-422 oder RS-485 (wählbar) Baud-rate: 9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps Datenlänge 8 bit, Stopp-bit-Länge 1 bit, Ohne parity-check, BCC check, Kündigung-code: CR |
| - Anzeige : Laser-emission | Grüne LED (leuchtet während der laser-emission) |
| Anzeige : Alarm | Orange LED leuchtet auf, wenn dieses Produkt nicht zuletzt wegen der insuffienct oder übermäßige Licht-Intensität. |
| Anzeige : Messbereich: | Drei gelbe LED |
| Digitale Anzeige | Rote LED 5-stelliges display |
| Grad der Verschmutzung | Zwei |
| Betriebshöhe | 2.000 m6561 ftoder weniger |
| Umwelt-Resistenz : Schutz | IP67 |
| Umwelt-Widerstand : Umgebungstemperatur | -10 bis +45 ℃+14 bis +113 ℉(Keine kondensation erlaubt), Lagerung: -20 bis +60 ℃-4 bis +140 ° f |
| Umwelt-Widerstand : Luftfeuchtigkeit | 35 bis 85 % RH, Lagerung: 35 bis 85 % RH |
| Umwelt-Widerstand : Umgebungs-Beleuchtungsstärke | Glühlampe: 3,000 liter x oder weniger auf die Licht-empfangende Gesicht (Hinweis) Die Schwankungen durch Umgebungs-Beleuchtungsstärke beträgt ± 0,1 % F. S. oder weniger. |
| Isolationswiderstand | 20 MOhm oder mehr, bei 250 V DC zwischen allen supply-teminals miteinander verbunden und Gehäuse |
| Spannung withstandability | 1.000 V AC für eine min. zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Umwelt-Widerstand : Vibration Widerstand | 10 bis 55 Hz (Periode: 1 min.) Frequenz, 1,5 mm0,059 indoppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Umwelt-Widerstand : Schock-Widerstand | 500 m/sZweiBeschleunigung (50 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Material | Gehäuse: PBT Vordere Abdeckung: Acryl Kabel: PVC |
| Kabel | 14-core-cabtyre-Kabel mit Steckverbinder, 0,5 m1.640 ftlange |
| Kabel-Verlängerung | Eine Verlängerung auf bis zu insgesamt 20 m65.617 ftist möglich mit optionalen Kabel (für standard-Typ kann nicht verlängert werden) . |
| Gewicht | Netto-Gewicht: 70 g ca. (nicht einschließlich Kabel), 110 g ca. (inklusive Kabel) Brutto-Gewicht: 160 g ca. |
| Zubehör | Warnhinweis: 1 set |
| Bemerkung | Wo Messbedingungen wurden nicht genau angegeben, sind die verwendeten Bedingungen waren wie folgt: Spannung 24 V DC, Umgebungstemperatur +20 ° C+68 ℉, Abtastrate 500 ľs, Durchschnittliche Anzahl der samples: 1024, mess-center Entfernung, Objekt gemessen wird, ist aus weißem Keramik (specular Reflexion geben: eine Aluminium-Bedampfung der Oberfläche reflektierenden Spiegel) und analoge Messwerte. |
