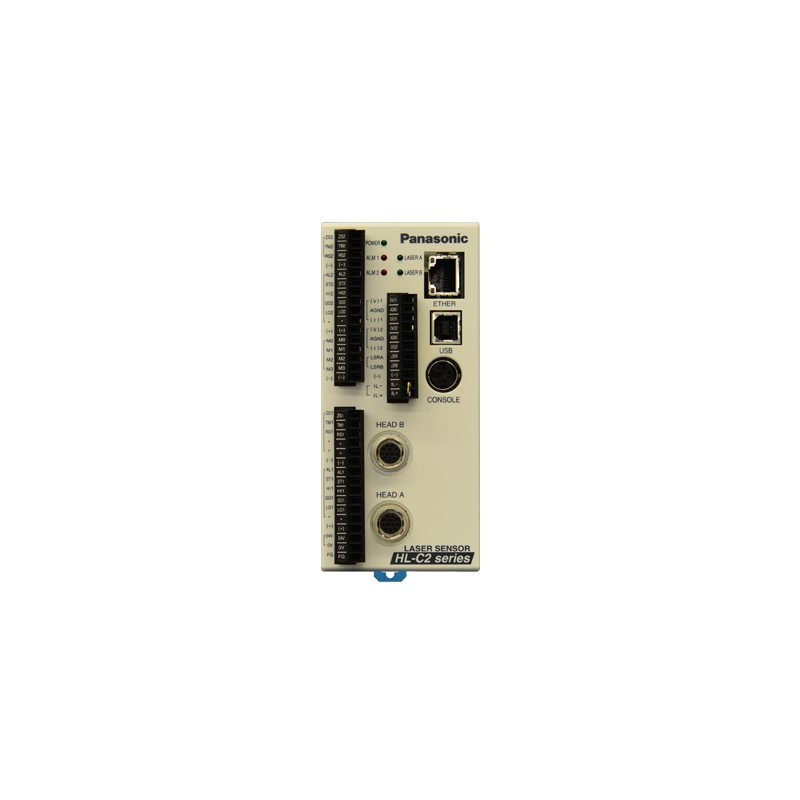

HL-C21C
PANASONIC
1
Kontrolle vereinen, HL-C2, hohe Auflösung, -5 bis +5V, 4-20mA, NPN-Ausgang, Ethernet, Export Control
Laser Sensors - Spot Type - AN - PANASONIC > HLC2-Controller - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produkt Anzahl | HL-C21C |
Teilenummer | HL-C21C |
Produkt | Ultra-High-speed - Präzisions-Laser-wegmesssensoren |
Details | Controller(Ethernet-Kommunikations-port) |
Produkt-name | Ultra-High-speed・Präzisions-Laser-Wegsensor HL-C2 |
Artikel | Spezifikationen |
---|---|
Produkt Anzahl | HL-C21C |
Teilenummer | HL-C21C |
Connectale sensor Kopf | Anzahl der anschließbaren Einheiten: Max. 2 Einheiten. |
Versorgungsspannung | 24-V-DC-plus-oder die minus-10 % inklusive Restwelligkeit 0,5 V (P-P) |
Stromaufnahme | 500 mA ca. bei 2-sensor-Köpfe angeschlossen 350 mA ca. bei 1-sensor-Kopf an (100 mA ca. zusätzlich ist erforderlich, wenn die mini-Konsole angeschlossen ist) |
Sampling-rate | 10 micro s, s 20 micro, 40 micro s, 100 micro s, 200 Mikro-s, 400 micro s, 1 ms, 2 ms |
Analog-Ausgang : Spannung | Ausgangsspannung Skala: -5 bis +5 V / F. S (initial value) Leistungsbereich während des normalen status: -10.0 bis +10.0 V Ausgabe bei abnormale status: -10.8 V oder +10,8 V Auflösung: 2 mV Linearität: plus oder minus 0.05 % F. S. Max. 2 mA, Ausgangs-Impedanz 50 Ohm Response delay time: 1.5 micro s / V ca. (Hinweis) Die Linearität ist F. S.=20 V die digitale mess-Wert. Response delay time ist der Zeitraum, nach dem aktualisieren des Messwertes. |
Analog-Ausgang : Strom | Aktuelle Ausgabe Umfang: 4 bis 20 mA / F. S (initial value) Leistungsbereich während des normalen status: 2 bis 24 mA Ausgabe bei abnormale status: 1 mA oder 25 mA Auflösung: 3 micro-A, Linearität plus oder minus 0.05% F. S. Load-Impedanz: 250 Ohm, max. Response delay time: 10 micro s ca. (Hinweis) Die Linearität ist F. S.=16 mA zu digitalen Messwert. Response delay time ist der Zeitraum, nach dem aktualisieren des Messwertes. |
Alarm-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger [zwischen jedem Ausgang und Common(-)] - Restspannung: 1 V oder weniger (bei 100 mA sink current) |
Alarm-Ausgang : Output-operation | Geöffnet, wenn die Lichtmenge ungenügend ist |
Alarm-Ausgang : Kurzschluss-Schutz | Aufgenommen |
Urteil-Ausgang (HI, GO, LO) | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger [zwischen jedem Ausgang und Common(-)] - Restspannung: 1 V oder weniger (bei 100 mA sink current) |
Urteil-Ausgang (HI, GO, LO): Output-operation | Geöffnet am Ausgang Betrieb |
Urteil-Ausgang (HI, GO, LO) : Short-circuit protection | Aufgenommen |
Strobe-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 100 mA - Spannung: 30 V DC oder weniger [zwischen jedem Ausgang und Common(-)] - Restspannung: 1 V oder weniger (bei 100 mA sink current) |
Strobe-output : Output-operation | Eröffnet am Datenermittlung |
Strobe-Ausgang : Kurzschluss-Schutz | Aufgenommen |
Remote-interlock-Eingang | NPN open-Kollektor transistor - Laser-emission verzögert wird, wenn eine Verbindung zu Häufig (-). - Laser-emission Stoppt beim öffnen - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
Laser-control-Eingang | NPN open-Kollektor transistor - Laser-emission wird gestoppt, wenn verbunden mit Common (-). - Laser emittiert wird, sofort nach geöffnet. - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
Null input | NPN open-Kollektor transistor - Null gesetzt ist, wenn verbunden mit Common (-). - Null-Satz wendet sich nach kontinuierlich verbunden mit Common (-) für eine Sekunde. - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
Timing-Eingang | NPN open-Kollektor transistor - Bei / während der Verbindung zu Gemeinsamer (-)(je nach Analyse-Modus) - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
Reset-Eingang | NPN open-Kollektor transistor - Reset durchgeführt wird, wenn eine Verbindung zu Häufig (-). - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
Speicher die Eingabe ändern | NPN open-Kollektor transistor - Speicher angegeben ist, wenn verbunden mit Common (-). - Spannung: 30 V DC oder weniger (Leck-Strom: 0,1 mA oder weniger) |
USB-Schnittstelle | USB 2.0 Full-speed (USB 1.1 kompatibel) kompatibel |
Einstellung / Anzeige von Daten | Kompakte Konsole (optional) |
- Anzeige : Power | Grüne LED (leuchtet beim einschalten) |
Kennzeichen : Messkopf Einer Laser-Strahlung | Grüne LED (leuchtet während oder unmittelbar vor der laser-emission-sensor-Kopf) |
Anzeige : Sensor head B-Laser-Strahlung | Grüne LED (leuchtet während oder unmittelbar vor der laser-emission sensor head B) |
Anzeige : - Alarm 1 | Rote LED (leuchtet, wenn OUT1 nicht gemessen werden können, die durch Unzureichende Menge an Licht) |
Anzeige : Alarm 2 | Rote LED (leuchtet, wenn OUT2 nicht gemessen werden können, die durch Unzureichende Menge an Licht) |
Umwelt-Widerstand : Umgebungstemperatur | 0 bis +50 Grad +32 bis +122 Grad Fahrenheit (Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +70 ° C -4 bis +158 Grad Fahrenheit |
Umwelt-Widerstand : Luftfeuchtigkeit | 35 bis 85 %RH |
Umwelt-Widerstand : Vibration Widerstand | 10 bis 55 Hz Frequenz (Periode: 1 min.), 0,75 mm 0.030 in der amplitude in X -, Y-und Z-Richtung für 30 min. jeder |
Umwelt-Widerstand : Schock-Widerstand | 196 m / s2 Beschleunigung (ca 20G.) in X -, Y-und Z-Richtung für je dreimal |
Material | Gehäuse: Polycarbonat |
Gewicht | 450 g ca. |
Zubehör | CD-ROM: 1 pc. USB-Kabel (2 m 6.562 ft lang): 1 pc. Kurze Haltewinkel: 1 Stk. Ferrit-Kerne (E04SR200935A, von Seiwa Electric Mfg. Co., Ltd.): 3 Stück |
