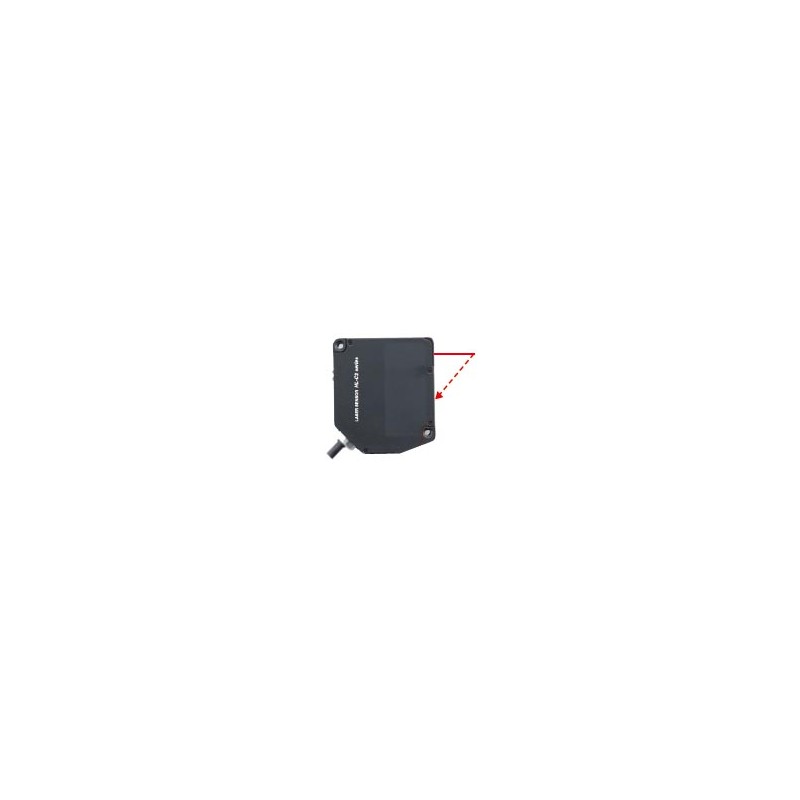

UHLC203F HL-C203F PANASONIC Sensorhead HL-C2, Laserclass 2, 30±5 mm, 0.025 µm, Spottype, Export Control
UHLC203F
HL-C203F
HL-C203F
PANASONIC
Sensorhead HL-C2, Laserclass 2, 30±5 mm, 0.025 µm, Spottype, Export Control
HLC2-Lasersensor. Spot-Spot-Direktreflexions-Sensorkopf ø30 μm, Klasse 2, Erfassungsbereich 30 ± 5 mm., Auflösung 0,025 μm
HL-C203F_Ultra Hochgeschwindigkeits-Hochpräzisions-Laserverschiebung Sensor_Ultra Hochgeschwindigkeits・Hochpräziser Laser-Wegmesssensor HL-C2_Sensor-Kopf (Superhochpräzision)
Laser Sensors - Spot Type - AN - PANASONIC > HLC2-Controller - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | HL-C203F |
| Teilenummer | HL-C203F |
| Produkt | Ultra-High-speed-Präzisions-Laser-wegmesssensoren |
| Details | Sensor head (Super-Präzision) |
| Produkt-name | Ultra-High-speed・Präzisions-Laser-Wegsensor HL-C2 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HL-C203F |
| Teilenummer | HL-C203F |
| Setup-Modus | Diffus reflektierende Specular reflektierende |
| Measurement center distance | Diffus reflektierend: 30 mm 1.181 in Specular reflektierende: 26,4 mm 1.039 in |
| Messbereich | Diffus reflektierend: plus oder minus 5 mm plus oder minus 0.197 in Specular reflektierende: plus oder minus 4,6 mm plus oder minus in 0.181 (Hinweis) Messbereich an den Probenahme-Zeiträume von 20 Mikro s und 10 micro s ist wie folgt. [Diffuse reflektierende] 20 Mikro s: 0 bis +5,0 mm 0 bis +0.197 in 10 micro s: +3,8 bis +5,0 mm +0.150 +0.197 in [Specular reflektierenden] 20 Mikro s: 0 bis +4,6 mm 0 bis +0.181 in 10 micro s: +3,6 bis +4,6 mm +0.142 +0.181 in |
| Auflösung [Durchschnittliche Anzahl von Proben] | 0.1 Mikro-m 0.004 mil [256] 0.025 micro m 0,001 mil [von 4.096] (Hinweis) Die P-P-Wert für die Abweichung in der digitalen Meß Werte an den mess-center-Bereich wurde umgebaut für das measurement center distance. |
| Linearität | plus oder minus von 0,03 % F. S. (Hinweis) Zeigt Fehler bezüglich der idealen linearen Werte für digital-displacement-Ausgang als standard-Objekte, die gemessen wurden durch unsere Firma. Es kann je nach der Art der Objekte, die gemessen wird. |
| Temprerature Merkmale | 0.01 % F. S./ ° |
| Lichtquelle | Roter Halbleiter-laser (Peak emission Wellenlänge: 658 nm 0.026 mil) Klasse 2 (IEC / JIS), Klasse II (FDA) Max. Ausgang: 1 mW |
| Strahl Durchmesser | dia. 30 Mikro m Durchmesser. 1.181 mil ca. (Hinweis) Diese Strahl-Durchmesser ist die Größe, in der mess-Entfernung. Diese Werte wurden definiert mit 1/e2 (13.5 %) des center-Licht-Intensität. Wenn es eine leichte Leckage von Licht außerhalb der normalen spot-Durchmesser und wenn die Peripherie rund um die Schaltpunkt hat eine höhere Reflektivität als der Schaltpunkt, dann werden die Ergebnisse möglicherweise beeinflusst. |
| Empfangende element | Linear image sensor |
| - Anzeige : Laser-emission | Grüne LED (leuchtet während der laser-emission) |
| Anzeige : Messbereich | Gelbe LED (leuchtet auf, wenn in der Nähe des measurement center distance, blinkt, wenn sich in dem Messbereich und Licht aus, wenn Sie sich außerhalb des Messbereichs.) |
| Umwelt-Resistenz : Schutz | IP67 (IEC) (ohne Stecker) |
| Umwelt-Widerstand : Umgebungstemperatur | 0 bis +45 Grad +32 bis +113 Grad Fahrenheit (Keine Tau-kondensation), Lagerung: -20 bis +70 ° C -4 bis +158 Grad Fahrenheit |
| Umwelt-Widerstand : Luftfeuchtigkeit | 35 bis 85 % RH, Lagerung: 35 bis 85 % RH |
| Umwelt-Widerstand : Umgebungs-Beleuchtungsstärke | Glühlampe: 3,000 liter-x Licht-empfangenden Gesicht |
| Umwelt-Widerstand : Vibration Widerstand | 10 bis 55 Hz (Periode: 1 min.) Frequenz, 1,5 mm 0,059 in amplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Umwelt-Widerstand : Schock-Widerstand | 196 m/s2 Beschleunigung (20 G ca.) in X -, Y-und Z-Richtung für je dreimal |
| Kabel | Cabtyre-Kabel, 0,5 m 1.640 m lang mit Stecker |
| Kabel-Verlängerung | Eine Verlängerung auf bis zu insgesamt 30 m (98.425 ft ist möglich mit optionalem Kabel. |
| Material | Gehäuse: Druckguss-Aluminium Fall-Abdeckung: Aluminium-Druckguss Vordere Abdeckung: Glas |
| Gewicht | 250 g ca. (inklusive Kabel) |
| Zubehör | Deutsch Warnhinweis: 1 Satz [Der Bestimmungen der FDA-konforme-Typ enthält eine Reihe von sowohl die IEC-Bezeichnung (in Englisch geschrieben) und JIS-label (geschrieben in Japanisch)]. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: HLC203F - HL-C203F | HL-C203F | 3 Mbytes |
|
