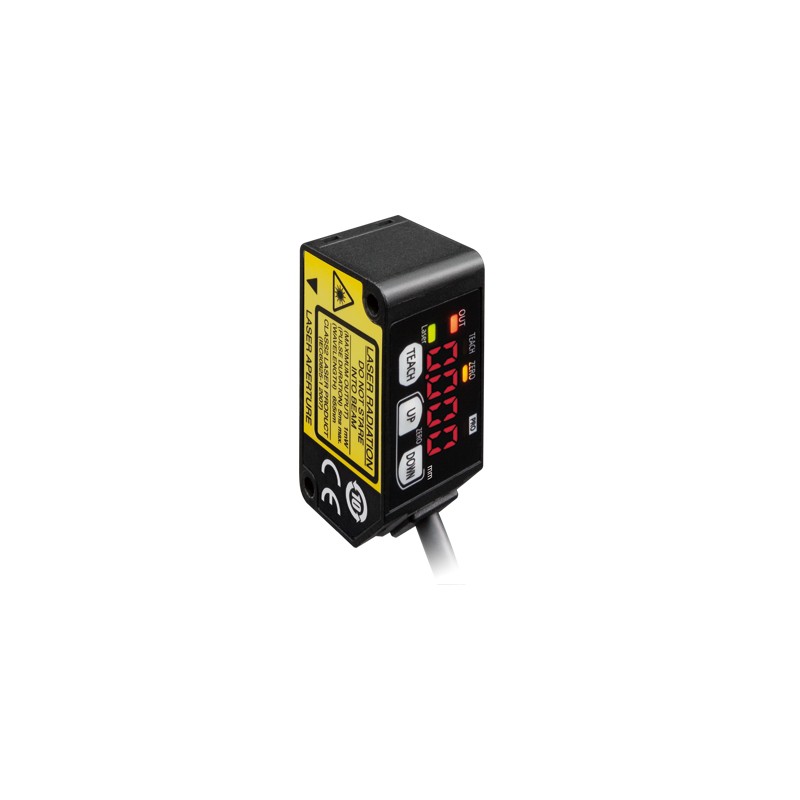

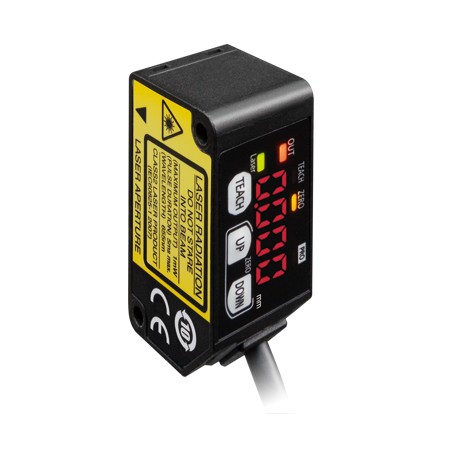

UHGC1400 HG-C1400 PANASONIC Kompakte Laser-Verschiebungs-Sensor, 400mm+/-200mm, NPN, 0-5V/4-20mA, Kabel 2m
UHGC1400
HG-C1400
PANASONIC
Kompakte Laser-Verschiebungs-Sensor, 400mm+/-200mm, NPN, 0-5V/4-20mA, Kabel 2m
Mikro-Wegmesslasersensor, Messbereich 400 mm ± 200 mm, Wiederholgenauigkeit 300 μm. (von 200 bis 300 mm Abstand) und 800μm. (von 400 bis 600mm Abstand), Strahldurchmesser ca. 500μm., NPN-Digitalausgang, Analogausgang 0-5V / 4-20mA, Kabel 2m
HG-C1400_CMOS Typ Micro Laser Distance Sensor Typ Sensor_CMOS Typ Micro Laser Distance Sensor HG-C_Measurement Zentrum 400mm 15.748 Zoll
Laser Sensors - Spot Type - AN - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | HG-C1400 |
| Teilenummer | HG-C1400 |
| Produkt | CMOS-Typ Micro Laser Distance Sensor |
| Details | Mess-center 400mm 15.748 in der Art |
| Produkt-name | CMOS-Typ Micro Laser-Abstandssensor HG-C |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HG-C1400 |
| Teilenummer | HG-C1400 |
| Gültigen standard | EMV-Richtlinie-Konformität, FDA-Norm |
| Measurement center distance | 400 mm15.748 in |
| Messbereich | ±200 mm7.874 in |
| Wiederholbarkeit | 300 µm11.811 mil(Messabstand von 200 mm bis 400 mm7.874 zu 15.748 in) 800 µm31.496 mil(Messung der Distanz von 400 bis 600 mm15.748 zu 23.622 in) |
| Linearität | ±0.2 % F. S. (Messabstand von 200 mm bis 400 mm7.874 zu 15.748 in) ±0.3 % F. S. (Messabstand von 400 bis 600 mm15.748 zu 23.622 in) |
| Temprerature Merkmale | 0.03% F. S./ ° C |
| Lichtquelle | Rote Halbleiter-laser Klasse 2 [JIS/IEC - /GB - /FDA (Hinweis) ] Max. Ausgang: 1 mW emission peak-Wellenlänge: 655 nm0.026 mil (Hinweis) Dieses Produkt entspricht 21 CFR 1040.10 und 1040.11 mit Laser Notice No. 50, dated June 24, 2007, ausgestellt vom CDRH (Center for Devices and Radiological Health) unter der FDA (Food and Drug Administration). |
| Strahl Durchmesser | ø500 µm19.6851 milca. (Hinweis) Dies ist die Größe in der Messung der Entfernung. Diese Werte wurden definiert mit 1/eZwei(13.5% ca.) von der Mitte der Lichtintensität. Wegen des Lecks Licht außerhalb des spezifizierten Bereichs, wird die Reflexion um die Erkennung Punkt kann höher sein als an dem Punkt, und dies kann Einfluss auf den Messwert. |
| Versorgungsspannung | 12 bis 24 V DC ±10 %, Restwelligkeit P-P 10 % oder weniger |
| Stromaufnahme | 40 mA oder weniger (bei 24V DC Versorgung) 65 mA oder weniger (bei 12 V DC Versorgungsspannung) Hinweis : die Spezifikationen geändert wurden, aus der Sendung im August 2016. Für den Versand, die vor Juli 2016 ： 40 mA oder weniger (bei 24 V DC Versorgungsspannung), 60 mA oder weniger (bei 12 V DC Versorgungsspannung) |
| Steuerungs-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 50 mA - Spannung: 30 V DC oder weniger (Zwischen Kontroll-Ausgang auf 0V) - Restspannung: 1,5 V oder weniger (50 mA sink current) - Durchsickern-Strom: 0,1 mA oder weniger |
| Control-output:Output-operation | Entweder Light-ON oder Dark-ON |
| Control Ausgang:Kurzschluss-Schutz | Integriert (Auto reset type) |
| Analog-Ausgang : Analoger Spannungsausgang | • Ausgangsbereich: 0 bis 5 V (bei alarm: +5.2 V) • Ausgangsimpedanz: 100Ω |
| Analoger Ausgang : Analoger Stromausgang | • Ausgangsbereich: 4 bis 20 MA (bei alarm: 0mA) • Ausgangsimpedanz: 300Ω oder weniger Hinweis : Analoger Strom-Ausgang Hinzugefügt wurde, aus der Sendung im August 2016. |
| Reaktionszeit | Umschaltbar zwischen 1,5 ms / 5 ms / 10 ms |
| Externer Eingang | NPN-nicht-Kontakt-Eingang - Input-Bedingungen Ungültig: +8 bis +V DC oder Offen Gültig: 0 bis +1,2 V DC - Eingangsimpedanz: 10 kΩ, ca. |
| Verschmutzungsgrad | Zwei |
| Betriebshöhe | 2.000 m6561.680 ftoder weniger |
| Schutz | IP67 (IEC) |
| Umgebungstemperatur | -10 bis +45 ℃-14 113 ℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +60 ℃-4 bis 140 ° f |
| Luftfeuchtigkeit | 35 bis 85 % RH, Lagerung: 35 bis 85 % RH |
| Umgebungs-Beleuchtungsstärke | Glühlampe: 3,000 ℓx oder weniger an der Licht-empfangenden Gesicht |
| Vibration Widerstand | 10 bis 55 Hz (Periode: 1 min.) Frequenz, 1,5 mm0,059 indoppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 500 m/sZweiBeschleunigung (50 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Kabel | 5-core-composite-Kabel, 2 m6.5617 ftlange |
| Kabel-Verlängerung | Erweiterung auf bis zu 10 m393.701 ftmöglich ist mit 0,3 mmZweioder noch mehr Kabel. |
| Material | Gehäuse: Aluminium-Druckguss Vordere Abdeckung: Acryl |
| Gewicht | Netto-Gewicht: 35 g ca. (ohne Kabel) 85 g ca. (inklusive Kabel) |
