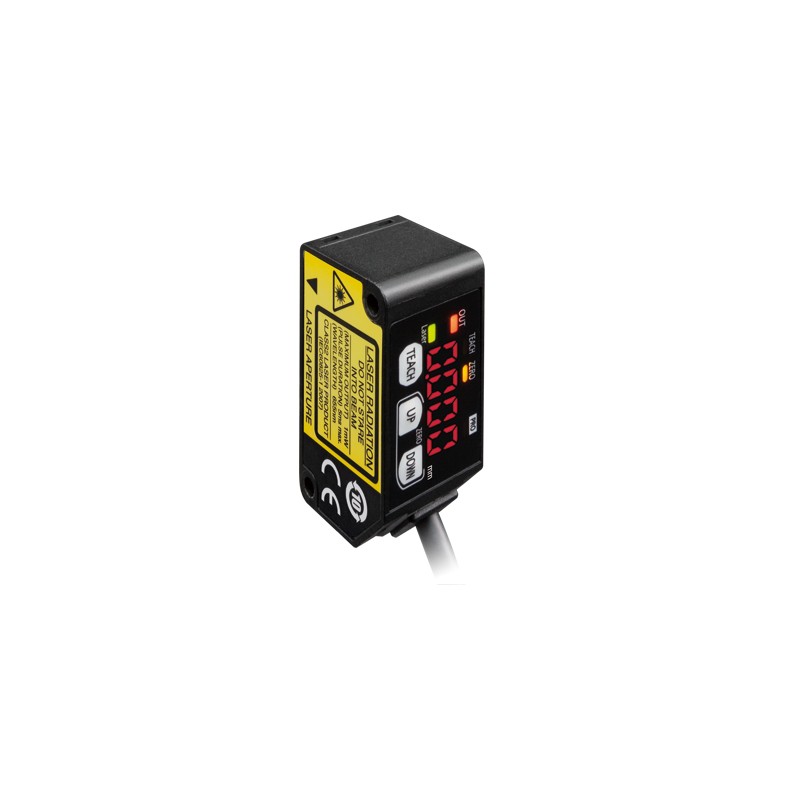

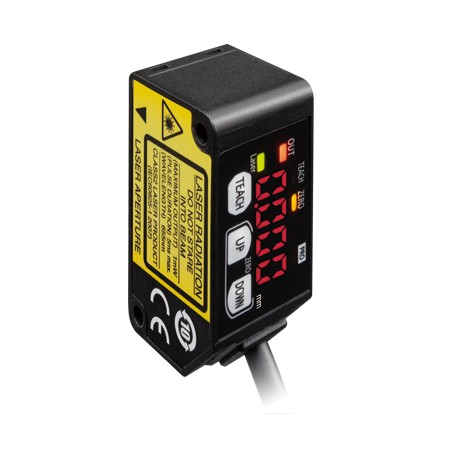

HG-C1100 PANASONIC Kompakte Laser-Verschiebungs-Sensor, 100mm+-35mm, NPN, 0-5V/4-20mA, Kabel 2m
HG-C1100
PANASONIC
Kompakte Laser-Verschiebungs-Sensor, 100mm+-35mm, NPN, 0-5V/4-20mA, Kabel 2m
Laser Sensors - Spot Type - AN - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Mehr Infos
▲| Produkt Anzahl | HG-C1100 |
| Teilenummer | HG-C1100 |
| Produkt | CMOS-Typ Micro Laser Distance Sensor |
| Details | Mess-center 100mm 3.937 in der Art |
| Produkt-name | CMOS-Typ Micro Laser-Abstandssensor HG-C |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | HG-C1100 |
| Teilenummer | HG-C1100 |
| Gültigen standard | EMV-Richtlinie-Konformität, FDA-Norm |
| Measurement center distance | 100mm3.937 in |
| Messbereich | ±35mm1.328 in |
| Wiederholbarkeit | 70 µm2.756 mil |
| Linearität | ±0.1%F. S. |
| Temprerature Merkmale | 0.03% F. S. / ° C |
| Lichtquelle | Rote Halbleiter-laser-Klasse 2 (JIS / IEC / GB) / Klasse II (FDA)(Hinweis) Max. output: 1mW emission peak-Wellenlänge: 655nm 0.026 mil (Hinweis) Dieses Produkt entspricht 21 CFR 1040.10 und 1040.11 mit Laser Notice No. 50, dated June 24, 2007, ausgestellt vom CDRH (Center for Devices and Radiological Health) unter der FDA (Food and Drug Administration). |
| Strahl Durchmesser | ø120 µm4.7241 milca. (Hinweis) Dies ist die Größe in der Messung der Entfernung. Diese Werte wurden definiert mit 1 / eZwei(13.5% ca.) von der Mitte der Lichtintensität. Wegen des Lecks Licht außerhalb des spezifizierten Bereichs, wird die Reflexion um die Erkennung Punkt kann höher sein als an dem Punkt, und dies kann Einfluss auf den Messwert. |
| Versorgungsspannung | 12 bis 24V DCplus oder minus 10% Restwelligkeit P-P 10% |
| Stromaufnahme | 40 mA oder weniger (bei 24V DC Versorgung) 65 mA oder weniger (bei 12 V DC Versorgungsspannung) Hinweis : die Spezifikationen geändert wurden, aus der Sendung im August 2016. Für den Versand, die vor Juli 2016 ： 40 mA oder weniger (bei 24 V DC Versorgungsspannung), 60 mA oder weniger (bei 12 V DC Versorgungsspannung) |
| Steuerungs-Ausgang | NPN open-Kollektor transistor - Maximale sink-Strom: 50mA - Angelegte Spannung: 30V DC oder weniger (Zwischen Kontroll-Ausgang auf 0V) - Restspannung: 1,5 V oder weniger (Bei 50mA sink current) - Durchsickern-Strom: 0,1 mA oder weniger |
| Control-output:Output-operation | Entweder Light-ON oder Dark-ON |
| Control Ausgang:Kurzschluss-Schutz | Integriert (Auto reset type) |
| Analog-Ausgang : Analoger Spannungsausgang | • Ausgangsbereich: 0 bis 5 V (bei alarm: +5.2 V) • Ausgangsimpedanz: 100Ω |
| Analoger Ausgang : Analoger Stromausgang | • Ausgangsbereich: 4 bis 20 MA (bei alarm: 0mA) • Ausgangsimpedanz: 300Ω oder weniger Hinweis : Analoger Strom-Ausgang Hinzugefügt wurde, aus der Sendung im August 2016. |
| Reaktionszeit | Umschaltbar zwischen 1,5 ms / 5 ms / 10 ms |
| Externer Eingang | NPN-nicht-Kontakt-Eingang - Input-Bedingungen Ungültig: +8 bis +V DC oder Offen Gültig: 0 bis +1,2 V DC - Eingangsimpedanz: 10kΩ ca. |
| Verschmutzungsgrad | Zwei |
| Betriebshöhe | 2.000 m6561.680 ftoder weniger |
| Schutz | IP67 (IEC) |
| Umgebungstemperatur | -10 bis +45 ℃-14 113 ℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: -20 bis +60 ℃-4 bis 140 ° f |
| Luftfeuchtigkeit | 35 bis 85% RH, Lagerung: 35 bis 85% RH |
| Umgebungs-Beleuchtungsstärke | Glühlampe: 3,000 ℓx oder weniger an der Licht-empfangenden Gesicht |
| Vibration Widerstand | 10 bis 55 Hz (Periode: 1 min.) Frequenz, 1,5 mm0,059 indoppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden |
| Schock-Widerstand | 500 m/sZweiBeschleunigung (50 G ca.) in X -, Y-und Z-Richtung je dreimal |
| Kabel | 5-core-composite-Kabel, 2 m6.5617 ftlange |
| Kabel-Verlängerung | Erweiterung auf bis zu 10 m393.701 ftmöglich ist mit 0,3 mmZweioder noch mehr Kabel. |
| Material | Gehäuse: Aluminium-Druckguss Vordere Abdeckung: Acryl |
| Gewicht | Netto-Gewicht: 35 g ca. (ohne Kabel) 85 g ca. (inklusive Kabel) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
