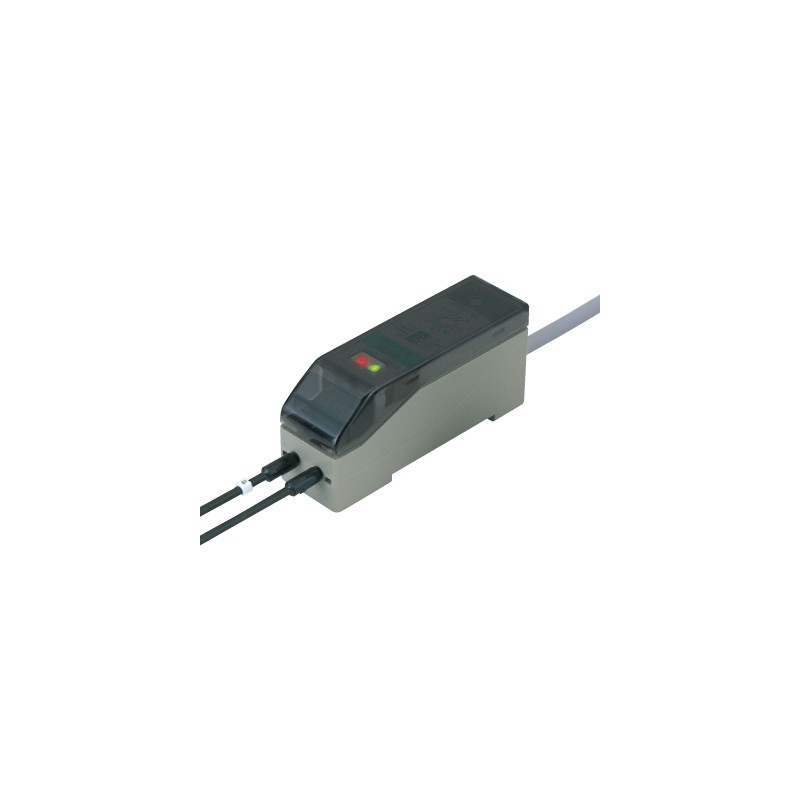

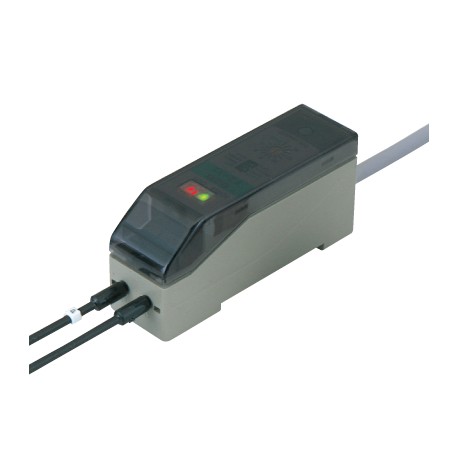

UFZ11P FZ11P FZ-11P PANASONIC UZF605, Farb-sensor Verstärker (Teach-In, PNP, Kabel 2m)
UFZ11P
FZ11P
FZ-11P
PANASONIC
UZF605, Farb-sensor Verstärker (Teach-In, PNP, Kabel 2m)
FZ-10 Verstärker F. Chromatische Optik, PNP, 12-24 VDC, Kabel
Fiber - PANASONIC > FZ Colour detection sensor amplifier - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produktnummer | FZ-11P |
| Teilenummer | FZ-11P |
| Produkt | Farberkennungs-Fasersensor |
| Details | Verstärker [PNP-Ausgang] |
| Produktname | Farberkennungs-Fasersensor FZ-10 |
| Artikel | Leistungsbeschreibung |
|---|---|
| Produktnummer | FZ-11P |
| Teilenummer | FZ-11P |
| Einhaltung der CE-Kennzeichnungsrichtlinie | EMV-Richtlinie, RoHS-Richtlinie |
| Anwendbare Fasern | FD-L51, FD-L52, FD-L53, FD-L54 |
| Versorgungsspannung | 12 bis 24 V DC plus oder minus 10 % Welligkeit P-P 10 % oder weniger |
| Stromaufnahme | 45 mA oder weniger |
| Erfassendes Objekt | Undurchsichtiges oder durchscheinendes Objekt, das größer als der Punktdurchmesser der betreffenden Faser ist (Hinweis) Stellen Sie sicher, dass Sie die Erkennung vor der Verwendung mit einem tatsächlichen Sensor bestätigen. |
| Ausgabe | PNP-Open-Collector-Transistor - Maximaler Quellenstrom: 100 mA - Angelegte Spannung: 30 V DC oder weniger (zwischen Ausgang und +V) - Restspannung: 1 V oder weniger (bei 100 mA Quellenstrom), 0,4 V oder weniger (bei 16 mA Quellenstrom) |
| Ausgabe:Auslastungskategorie | DC-12 oder DC-13 |
| Ausgang:Ausgangsbetrieb | Umschaltbar wahlweise mit Koinzidenz-ON oder Inkoinzidenz-EIN |
| Ausgang: Kurzschlussschutz | Verbunden |
| Antwortzeit | 1 ms oder weniger (3 ms oder weniger, wenn das automatische Lernen aktiviert ist) |
| Indikatoren | Betriebsanzeige: Grüne LED (leuchtet beim Einschalten, blinkt während des Auto-Teachings) Betriebsanzeige: Rote LED (leuchtet auf, wenn der Ausgang eingeschaltet ist) * Beide blinken abwechselnd, wenn ein manueller Lernfehler auftritt Beide blinken gleichzeitig, wenn der Ausgang kurzgeschlossen wird |
| Timer-Funktion | Ca. 40 ms fester OFF-Delay-Timer (wahl- oder ineffektiv umschaltbar) |
| Lehren | Tastenbedienung, umschaltbar entweder manuelles oder automatisches Teachen |
| Toleranz | Einstellbar in 16 Stufen mit dem Toleranzeinsteller |
| Umgebungstemperatur | -10 bis +55 °C+14 bis +131 °F(Keine Taukondensation oder Vereisung erlaubt) (Note) , Lagerung: -20 bis +70 °C-4 bis +158 °F (Hinweis) Der Verstärker sollte bei einer Umgebungstemperatur von +15 bis +35 °C betrieben werden+59 bis +95 °FWenn der Toleranzeinsteller von der 1. Klasse bis zur 4. Klasse eingestellt ist, die eine feine Farbauflösung bietet. |
| Umgebungsfeuchtigkeit | 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
| Beleuchtungsstärke bei Umgebungstemperatur | Glühlampenlicht: 3.000 lx oder weniger an der Lichtaufnahmefläche |
| Spannungsbeständigkeit | 1.000 V AC für eine Minute zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse (Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker. |
| Isolationswiderstand | 20 MOhm oder mehr, mit 250 V DC Megger zwischen allen miteinander verbundenen Versorgungsklemmen und Gehäuse (Hinweis) Die in der obigen Tabelle angegebenen Werte für die Spannungsbeständigkeit und den Isolationswiderstand gelten nur für den Verstärker. |
| Rüttelfestigkeit | 10 bis 150 Hz Frequenz, 0,75 mm0,030 Zolldoppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
| Stoßfestigkeit | 100 m/s2Beschleunigung (ca. 10 G) in X-, Y- und Z-Richtung jeweils dreimal |
| Emittierendes Element | Rote LED / Grüne LED / Blaue LED (Maximale Emissionswellenlänge: 644 nm0,025 Mio./ 525 nm0,021 Mio./ 470 nm0,019 Mio., moduliert) |
| Material | Gehäuse: ABS Gehäusedeckel: Polycarbonat Fiber-Lock-Hebel: PPS |
| Kabel | 0,2 mm23-adriges Kabinenkabel, 2 m328.084 Fußlang |
| Kabelverlängerung | Verlängerung bis zu insgesamt 100 m328.084 Fußist mit 0,3 mm möglich2oder mehrere, Kabel. |
| Gewicht | Nettogewicht: ca. 85 g |
| Zubehör | MS-DIN-3 (Verstärker-Montagehalterung): 1 Stk. Einstellschraubendreher: 1 Stk. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: FZ11P - FZ11P | FZ-11P | 503 Kbytes |
|
