PANASONICIonizers - PANASONICIONIZERS, ELECTROSTATIC SENSORS - PANASONICUEFS1C EFS1C EF-S1C PANASONIC Elektro-statische-sensor-controller für Serie EFS1, 1 x NPN, Analogausgang 1-5..

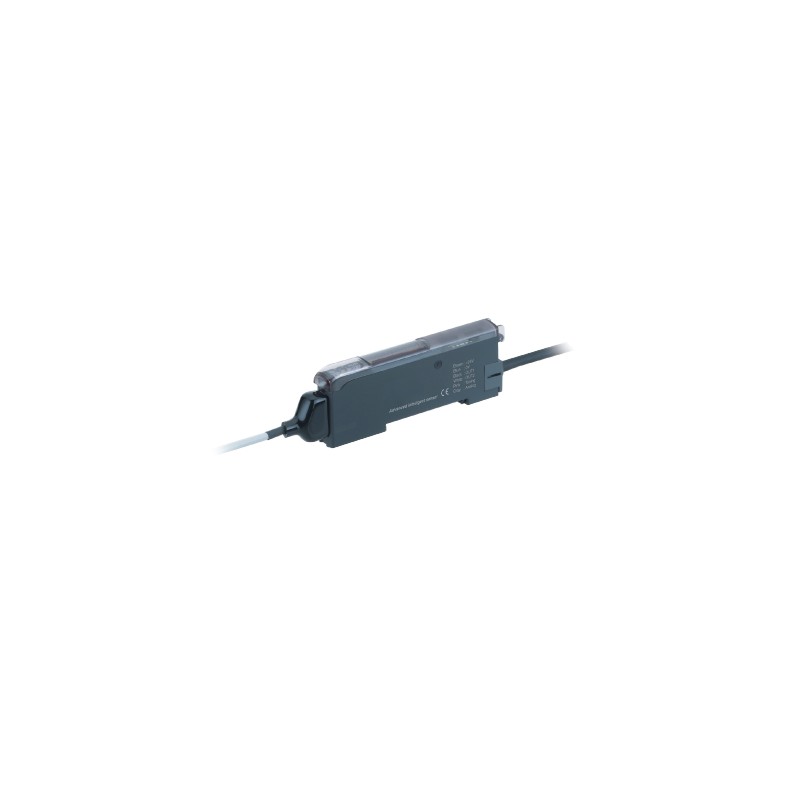

PANASONIC UEFS1C EFS1C EF-S1C - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UEFS1C EFS1C EF-S1C PANASONIC Elektro-statische-sensor-controller für Serie EFS1, 1 x NPN, Analogausgang 1-5..

Artikel-Nr.: UEFS1C

Code: EFS1C

Katalog-Zahl: EF-S1C

Hersteller: PANASONIC

Beschreibung:

Elektro-statische-sensor-controller für Serie EFS1, 1 x NPN, Analogausgang 1-5V, 24V DC
Elektrostatischer Sensor-Controller, Dual-Display, Analogausgang

Kategorien:

  • PANASONIC > Ionizers - PANASONIC > Ionizers, electrostatic sensors - PANASONIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 361,13 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktnummer EF-S1C
Teilenummer EF-S1C
Produkt Elektrostatischer Sensor
Details Controller
Produktname Elektrostatischer Sensor EF-S1

Artikel Leistungsbeschreibung
Produktnummer EF-S1C
Teilenummer EF-S1C
Richtlinien zur Einhaltung der CE-Kennzeichnung EMV-Richtlinie, RoHS-Richtlinie
Umgebungstemperatur –10 bis +55 °C, +14 bis +131 °F (keine Taukondensation oder Vereisung erlaubt), Lagerung: –20 bis +70 °C – 4 bis +158 °F
Umgebungsfeuchtigkeit 35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit
Material Gehäuse: Hitzebeständiges ABS, Gehäusedeckel: Polycarbonat, Mode-Taste: Acryl, Jog-Schalter: Hitzebeständiges ABS
Kabel 0,2 mm26-adriges Kabinenkabel, 2 m 6.562 ft lang
Gewicht Nettogewicht: ca. 65 g, Bruttogewicht: ca. 110 g
Anwendbarer Sensorkopf EF-S1HS
Versorgungsspannung 24V DC plus oder minus10 %
Stromaufnahme Normalbetrieb: 50 mA oder weniger, ECO-Modus: 40 mA oder weniger
Anzeigebereich (Bereichsmodus) –1.000 bis 1.000 (Plus- oder Minus-1-kV-Bereichsmodus)
–1.999 bis 1.999 (plus oder minus2kV-Bereichsmodus)
(Hinweis) Der Anzeigebereich (Messbereich) wird automatisch umgeschaltet, wenn die Messabstandseinstellung am Regler geändert wird.
Wiederholbarkeit plus oder minus0,3 % v.E.
(Hinweis) F.S. beträgt 2.000 V (–1.000 V bis 1.000 V) für den Plus- oder Minus-Modus mit 1 kV und 4.000 V (–2.000 V bis 2.000 V) für den Plus- oder Minusbereich2kV-Bereichsmodus.
Linearität plus oder minus0,5 % v.E.
(Hinweis) F.S. beträgt 2.000 V (–1.000 V bis 1.000 V) für den Plus- oder Minus-Modus mit 1 kV und 4.000 V (–2.000 V bis 2.000 V) für den Plus- oder Minusbereich2kV-Bereichsmodus.
(Hinweis) Die angegebenen Werte gelten für den Fall, dass das gemessene Potential plus oder minus ist200 V oder weniger im Plus- oder Minus-1-kV-Bereichsmodus und Plus oder Minus400 V oder weniger im Plus- oder Minus-Modus2kV-Bereichsmodus.
Liegen die gemessenen Potentiale außerhalb dieser Werte, entsprechen die Werte den angezeigten Werten plus oder minus 5 %.
(Hinweis) Um die Linearitätsspezifikationen für den Analogausgang zu erfüllen, verwenden Sie nicht den Beurteilungsausgang.
Temperatureigenschaften 0,05 % F.S./°C
(Hinweis) F.S. beträgt 2.000 V (–1.000 V bis 1.000 V) für den Plus- oder Minus-Modus mit 1 kV und 4.000 V (–2.000 V bis 2.000 V) für den Plus- oder Minusbereich2kV-Bereichsmodus.
(Hinweis) Die angegebenen Werte gelten für den Fall, dass das gemessene Potential plus oder minus ist200 V oder weniger im Plus- oder Minus-1-kV-Bereichsmodus und Plus oder Minus400 V oder weniger im Plus- oder Minus-Modus2kV-Bereichsmodus.
Liegen die gemessenen Potentiale außerhalb dieser Werte, liegen die Werte bei 0,5 %/°C der angezeigten Werte.
Ergebnisse der Beurteilung (OUT 1, OUT 2) NPN-Open-Collector-Transistor
• Maximaler Sinkstrom: 100 mA
• Angelegte Spannung: 30 V DC oder weniger (zwischen Beurteilungsausgang und 0 V)
• Restspannung: 1,5 V oder weniger (bei 100 mA Senkenstrom)
Beurteilungsausgaben (OUT 1, OUT 2):Reaktionszeit 10 ms, 20 ms (STD), 100 ms, 200 ms, 400 ms, 800 ms Schaltmethode
Beurteilungsausgänge (OUT 1, OUT 2):Ausgangsbetrieb OUT1: +Potentialmessausgang oder Fensterkomparatorausgang
OUT2: –Potentialmessausgang oder Fehlerausgang
Beurteilungsausgänge (OUT 1, OUT 2): Kurzschlussschutz Verbunden
Analoger Ausgang Analoge Spannung
• Ausgangsspannung: 1 bis 5 V
• Ausgangsimpedanz: ca. 100 Ohm
(Hinweis) Um die Linearitätsspezifikationen für den Analogausgang zu erfüllen, verwenden Sie nicht den Beurteilungsausgang.
Analogausgang: Reaktionszeit 20 ms, 30 ms (STD), 110 ms, 210 ms, 410 ms, 810 ms Schaltmethode
Timing-Eingang / 0-Adjust-Eingang NPN-berührungsloser Eingang
• Zustand des Signals
Hoch: +V oder offen,
Niedrig: 0 bis +2 V (Quellstrom 0,5 mA oder weniger)
• Eingangsimpedanz: ca. 10 kOhm
Kabelverlängerung Verlängerung bis insgesamt 10 m 32.808 ft ist mit 0.3 mm möglich2oder mehrere, Kabel.
