H2C-RSB 24AC 121014 OMRON Zeitrelais 11-Pin Rundsockel, Frontmaß: 48x48mm² Mitlaufender Zeiger durch Sychrom..

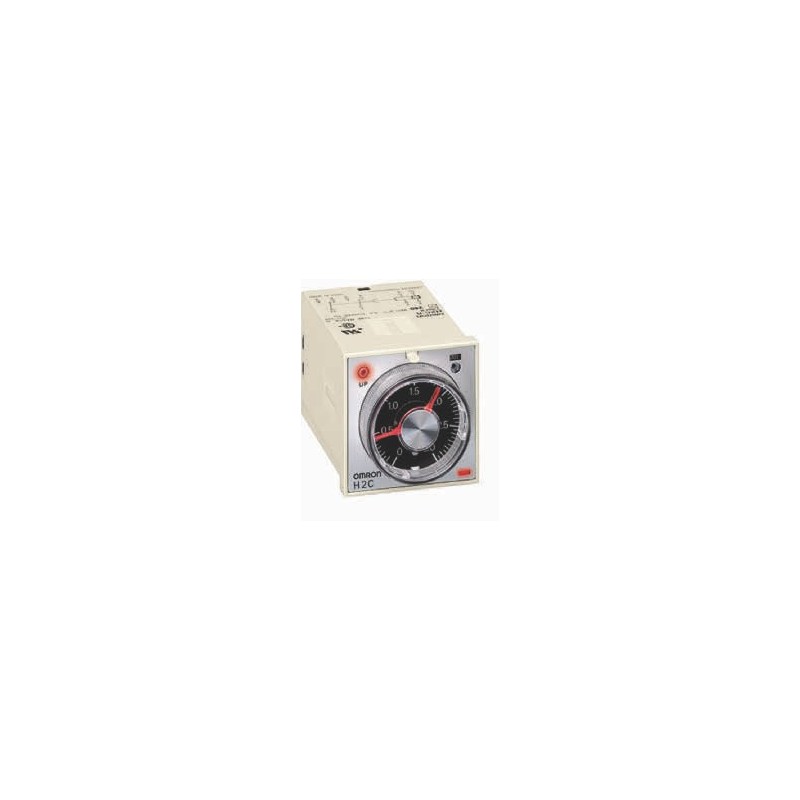

H2C Motor-Zeitrelais
Motor-Zeitrelais im DIN-Format (48 × 48 mm)
mit variablen Zeitbereichen
Dieses Motor-Zeitrelais verfügt über eine Vielzahl von Funktionen wie
Einschaltverzögerung, Zeitanzeige, mitlaufendem Zeiger und Synchronmotor.
Darüber hinaus zeigt die LED-Anzeige den Betrieb des Zeitrelais, den Zeitbereich und die Nennspannung an.
• DIN-Format (48 × 48 mm)
• Schalttafeleinbau/steckbar/DIN-Schienen-Montage
• Ausführungen für alle wichtigen Versorgungsspannungen
• 0,2 s bis 30 h
• 1 Wechsler, 6 A bei 250 V AC
Bestellinformationen
Betätigungs-/ Rücksetzsystem
Interne Beschaltung Anschluss Zeitgesteu- erter Kontakt
Sofortkontakt Zeitbereich-Code Bestellbezeichnung
Zeitgesteuertes Schalten/
elektrische Rücksetzung
Zeitgesteuertes Schalten/
selbstrückstellend
Separater Motor- und
Kupplungsanschluss
Separater Motor- und
Kupplungsanschluss
11-poliger Sockel 1 Wechsler 1 Wechsler 1,25 s bis 30 h in 5 Bereichen
0,2 s bis 6 h
in 5 Bereichen
0,5 s bis 12 h
in 5 Bereichen
11-poliger Sockel 1 Wechsler 1 Wechsler 1,25 s bis 30 h in 5 Bereichen
0,2 s bis 6 h
in 5 Bereichen
0,5 s bis 12 h
in 5 Bereichen
H2C-RSA 110AC H2C-RSA 220AC H2C-RSA 24AC H2C-RSB 110AC H2C-RSB 220AC H2C-RSB 24AC H2C-RSC 110AC H2C-RSC 220AC H2C-RSC 24AC H2C-SA 110AC H2C-SA 220AC H2C-SA 24AC H2C-SB 110AC H2C-SB 220AC H2C-SB 24AC H2C-SC 110AC H2C-SC 220AC H2C-SC 24AC
Hinweis: Andere Spannungen auf Anfrage.
Zubehör
Bezeichnung/Technische Daten Bestellbezeichnung
Bezeichnung/Technische Daten Bestellbezeichnung
DIN-Schienenmontage/Sockel, Anschlussklemmen vorn
Sockel, Anschlussklemmen hinten
8-polig, mit Berührungsschutz P2CF-08-E
11-polig, mit Berührungsschutz P2CF-11-E
8-polig, Schraubklemmen P3G-08
11-polig P3GA-11
Haltebügel (Paar) Für Sockel PL08 und PL11 Y92H-1
Für Sockel PF085A Y92H-2
Adapter für Fronttafeleinbau Y92F-30
Zeitfeststellring Y92A-Y1
Technische Daten
Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung
Rückfallspannung max. 10 % der Nenn-Versorgungsspannung
Rücksetzzeit Min. Versorgungsspannungs-Unterbrechungszeit: Mindestimpulsweite 0,5 s: 0,5 s
Schaltausgängeausgänge 6 A bei 250 V AC, ohmsche Last (cos = 1)
Installationsmöglichkeiten Schalttafeleinbau (außer H2C-F/-FR-Modelle), Oberflächenmontage, DIN-Schienenmontage
Lebensdauer Mechanisch: min. 10000000 Schaltspiele
Elektrisch: min. 500000 Schaltspiele
Lebensdauer des Motors 20000 h
Wiederholgenauigkeit max. ±0,5 % des Skalenendwerts (max. ±1 % bei 0,2 bis 6 s für den Zeitbereichcode B oder bei 0,5 bis 12 s für den Zeitbereichcode C)
Einstellungsfehler max. ±2 % d. Skalenendwerts
Rücksetzzeit max. 0,5 s
Spannungseinfluss max. ±1 % d. Skalenendwerts Temperatureinfluss max. ±2 % d. Skalenendwerts Umgebungstemperatur Betrieb: –10 bis 50 °C Gehäusefarbe Hellgrau (Munsell 5Y7/1) Schutzart IP40 (Gerätefront)
Abmessungen in mm
(H × B × T)
48 × 48 × 77,5
