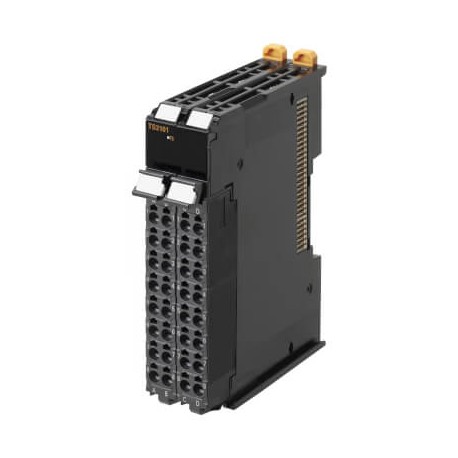

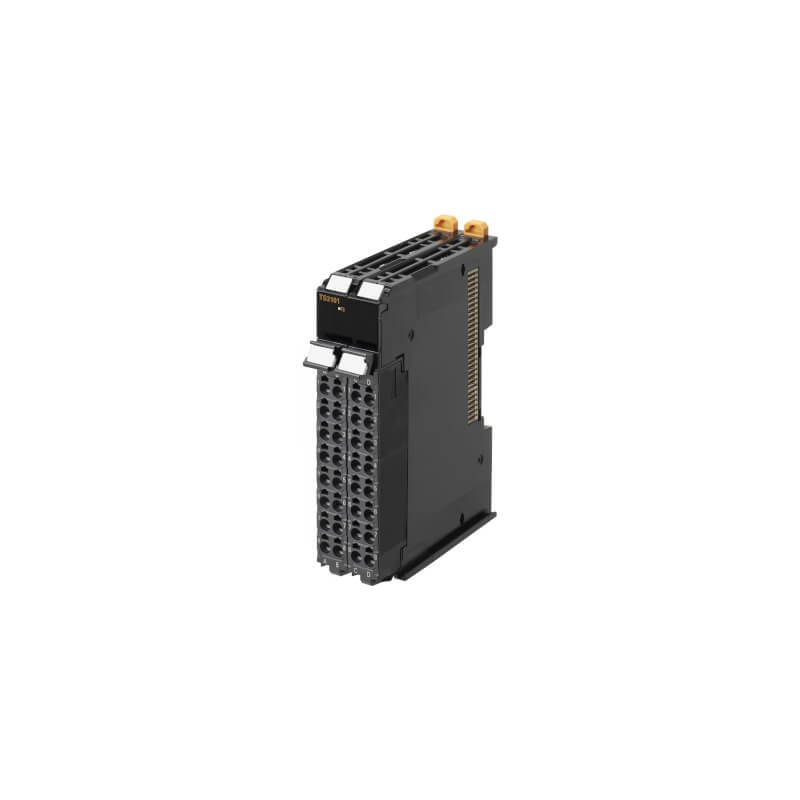

NX-TS3101 NX020053D NXTS3101 OMRON Laufwerk NX 4 Eingänge Thermoelement 0.1 ºC 200 ms
NX-TS3101
NX020053D
NXTS3101
OMRON
Laufwerk NX - 4 Eingänge Thermoelement 0.1 ºC 200 ms
NX-Einheit - 4 Eingänge Thermoelement 0,1 ºC 200 ms
Programmierbare Maschinensteuerung- NX modulares E/A-System- 4 Temperaturfühler-Eingänge- Auflösung: 0.1°C- 250ms je Modul- Thermoelement Typ:B,E,J,K,L;N,R,S,T,U,WRe5-26,PLII- Schraublosklemmblock, kodierbar- IP20- CE, cULus, KC
NX-E/A-Modul, 4 Temperaturfühler-Eingänge, Auflösung: 0.1°C, 250ms je Modul, Thermoelement Typ:B,E,J,K,L;N,R,S,T,U,WRe5-26,PLII
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
Integrierte Automatisierung > NX-series
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
| I/O system | NX I/O Bus |
| Type of module | Analog I/O |
| Number of analog inputs | 4 |
| Temperature input type | B, C (WRe5-26), E, J, K, L, N, P (PLII), R, S, T, U |
| Linear analog input type | None |
| Resolution of the analog inputs | 14 Bit |
| Input circuit type | Differential |
| Number of analog outputs | 0 |
| Linear analog output type | None |
| Resolution of the analog outputs | 0 Bit |
| Conversion time | 250 ms/unit |
| Signal processing | Free running |
| IO-Link master | |
| I/O connection type | Push-in |
| Number of I/O connectors | 2 |
| Detachable I/O connector | |
| Suitable for safety functions | |
| SIL according to IEC 61508 | None |
| Degree of protection (IP) | IP20 |
| Product Height (unpacked) | 100 mm |
| Product Width (unpacked) | 24 mm |
| Product Depth (unpacked) | 80 mm |
| Product Weight (unpacked) | 140 g |
Zubehör
| NX-AUX02 | NX-E/A-Modul, Kodierstifte für Schraublosklemmblock, für 10 Modulen, (TB: 30St., Modul: 30St.) | ||
| NX-HB3201 | Heizungsbrucherkennung-Klemme, 4 CT inputs, 4 PNP Ausgänge, Schraubloser Push-In, 12 mm Breite |
| Merkmal | Wert |
|---|---|
| Schutzart (NEMA) (EF011959) | sonstige |
| Schutzart (IP) (EF005474) | IP20 |
| Performance Level nach EN ISO 13849-1 (EF007399) | Level a |
| SIL nach IEC 61508 (EF009889) | ohne |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Ausgang, Strom (EF003212) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| Eingang, Spannung (EF003205) | Nein |
| Eingang, Thermoelement (EF003208) | Ja |
| Unterstützt Protokoll für EtherCAT (EF017564) | Ja |
| Analoge Eingänge konfigurierbar (EF008518) | Ja |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Eingang, Strom (EF003204) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Analoge Ausgänge konfigurierbar (EF008519) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| IO-Link Master (EF007298) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Eingang, Widerstandsthermometer (EF003207) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Eingangssignal konfigurierbar (EF003209) | Ja |
| Ausgangssignal konfigurierbar (EF003214) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Funkstandard GSM (EF008524) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Eingang, Widerstand (EF003206) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Systemkomponente (EF004118) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Ausgang, Spannung (EF003213) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Breite (EF000008) | 24 mm |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Tiefe (EF000049) | 80 mm |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 4 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Auflösung der Analogeingänge (EF003575) | 14 Bit |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Höhe (EF000040) | 100 mm |
| Versorgungsspannung DC (EF007534) | 20.4 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| NX-TS3101 NXTS3101 NX020053D ES_NX-TS2201.pdf | 5 Mbytes |
|
| NX-TS3101 NXTS3101 NX020053D nx_had_brochure_en.pdf | 2 Mbytes |
|
